आउटडोर SM G652D ADSS 72-कोर फाइबर ऑप्टिक केबल
विवरण:

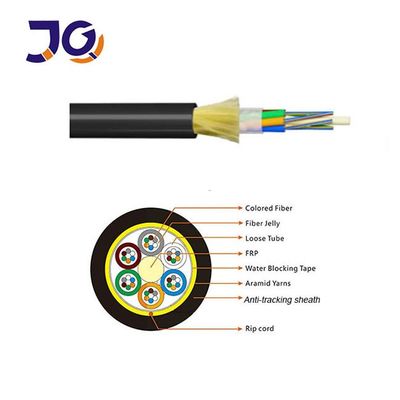

उच्च मॉड्यूल प्लास्टिक के ट्यूबों में 250μm फाइबर के साथ ढीले ट्यूब स्ट्रैंड ADSS केबल, पानी प्रतिरोधी यौगिक से भरा हुआ है। ट्यूबों को एक FRP केंद्रीय शक्ति सदस्य के चारों ओर स्ट्रैंड किया जाता है,पीई आंतरिक आवरण से ढका हुआ, अर्माइड यार्न के लिए, और पीई या एटी बाहरी आवरण के साथ समाप्त।
विशेषताएं:
उत्कृष्ट यांत्रिक और तापमान प्रदर्शन
हाइड्रोलिसिस प्रतिरोधी उच्च शक्ति वाले ढीले ट्यूब
पानी प्रतिरोधी भरने का यौगिक फाइबरों की रक्षा करता है
लचीला और कुचल प्रतिरोधी डिजाइन
एफआरपी केंद्रीय शक्ति सदस्य
जलरोधक अखंडता के लिए पूरी तरह से भरा हुआ केबल कोर
ऑप्टिकल विशेषताएं
| पद | इकाई | विनिर्देश | |
| G652D | |||
| मोड फ़ील्ड व्यास | 1310nm | उह | 9.2±0.4 |
| 1550nm | उह | 10.4±0.5 | |
| आवरण व्यास | उह | 124.8±0.7 | |
| नॉन-सर्कुलर | % | ≤0.7 | |
| कोर-क्लेडिंग एकाग्रता त्रुटि | उह | ≤0.5 | |
| कोटिंग व्यास | उह | 245±5 | |
| कोटिंग नॉन-सर्कुलर | % | ≤6.0 | |
| आवरण-कोटिंग एकाग्रता त्रुटि | उह | ≤12 | |
| केबल कटऑफ तरंग दैर्ध्य | एनएम | acc≤1260 | |
| कमजोरी (अधिकतम) | 1310nm | डीबी/किमी | ≤0.36 |
| 1550nm | डीबीकिमी | ≤0.22 | |
तकनीकी डेटा
|
लम्बाईः 100 मीटर |
केबल का प्रकार |
72 कोर सिंगल जैकेट ADSS |
|
संरचनात्मक पैरामीटर |
केंद्रीय शक्ति घटकः एफआरपी |
व्यासः 2.1 मिमी |
|
ढीली नली (जेली से भरी) |
बाहरी व्यासः1.8 मिमी |
|
|
आंतरिक शीट पीई |
मोटाईः 0.9 मिमी |
|
|
बाहरी शीट पीई |
मोटाईः1.8 मिमी |
|
|
तकनीकी पैरामीटर |
केबल का बाहरी व्यास |
12.3 मिमी |
|
केबल के क्रॉस सेक्शन का क्षेत्रफल |
95.03 मिमी2 |
|
|
फाइबर मॉडल |
G.652D |
|
|
केबल का वजन |
145 किलोग्राम/किमी |
|
|
नामित तन्यता शक्ति (आरटीएस) |
10 kn |
|
|
न्यूनतम अनुमत तनाव (MAT) |
4kn |
|
|
ईडीएस |
3.2kn |
|
|
ई-मॉड्यूलस |
12.1 kn/mm2 |
|
|
थर्मल विस्तार गुणांक |
1.9 10-6/°C |
|
|
क्रॉस प्रतिरोध |
दीर्घकालिकः१०० एन/100 मिमी |
|
|
अल्पकालिक:2200 एन/100 मिमी |
||
|
अनुमति के लिए झुकाव त्रिज्या |
लंबे समय तक चलने वाला 220 मिमी |
|
|
अल्पकालिक (बछड़ों को रखने के समय) 360 मिमी |
संरचना और तकनीकी विनिर्देश ADSS-SJ ((50-500m Span)
|
रिफ़.बाहरी व्यास (मिमी) |
रेफ.वजन किलोग्राम/किमी) |
रिक.डेलीमैक्स. काम करना तनाव ((kN) |
अधिकतम अनुमेय काम करना तनाव [kN] |
ब्रेक एसट्रिगथ (kN) |
शक्ति सदस्य सीएसए. (kN/mm2) |
मॉड्यूलस लचीलापन सीएसए kNmm2) [ |
गर्मी विस्तार गुणांक (X10-6/K) |
उपयुक्त अवधि मीटर एबीआईसीपी |
||||
|
पीई |
एटी |
|
||||||||||
|
12.5 |
125 |
136 |
1.5 |
4 |
10 |
4.6 |
7.6 |
1.8 |
160 |
100 |
140 |
100 |
|
13.0 |
132 |
142 |
2.25 |
6 |
15 |
7.6 |
8.3 |
1.5 |
230 |
150 |
200 |
150 |
|
13.3 |
137 |
148 |
3.0 |
8 |
20 |
10.35 |
9.45 |
1.3 |
300 |
200 |
290 |
200 |
|
13.6 |
145 |
156 |
3.6 |
10 |
24 |
13.8 |
10.8 |
1.2 |
370 |
250 |
350 |
250 |
|
13.8 |
147 |
159 |
4.5 |
12 |
30 |
14.3 |
11.8 |
1.0 |
420 |
280 |
400 |
280 |
|
14.5 |
164 |
177 |
5.4 |
15 |
36 |
18.4 |
13.6 |
0.9 |
480 |
320 |
460 |
320 |
|
14.9 |
171 |
185 |
6.75 |
18 |
45 |
22.0 |
16.4 |
0.6 |
570 |
380 |
550 |
380 |
|
15.1 |
179 |
193 |
7.95 |
22 |
53 |
26.4 |
18.0 |
0.3 |
670 |
460 |
650 |
460 |
|
15.5 |
190 |
204 |
9.0 |
26 |
60 |
32.2 |
19.1 |
0.1 |
750 |
530 |
750 |
510 |
आवेदनः
हवाई स्थापना के लिए उपयुक्त
ऑपरेटिंग तापमानः -40°C से +70°C
पैकेजिंगः
निर्यात लकड़ी का ड्रम, मानक लंबाई 1 ¢ 4 किमी (कस्टम लंबाई उपलब्ध)
वैकल्पिक चिह्नः कंपनी का नाम, वजन, फाइबर का प्रकार, केबल की लंबाई
परीक्षण रिपोर्ट शामिल
अक्सर पूछे जाने वाले प्रश्न:
निर्माता या व्यापारी?हम फाइबर ऑप्टिक केबल, ड्रॉप केबल और पैच कॉर्ड में 10 वर्षों के अनुभव के साथ एक निर्माता हैं। गुआंगज़ौ में स्थित कारखाना।
गुणवत्ता?सभी फाइबरों का वितरण से पहले परीक्षण किया जाता है। निःशुल्क नमूने उपलब्ध हैं।
छोटे आदेश?हम नई परियोजनाओं का समर्थन करते हैं।
प्रसव के समय?मात्रा के आधार पर आम तौर पर 3 से 7 कार्यदिवस।
OEM सेवा?उपलब्ध; लोगो मुद्रण और कस्टम विचारों का समर्थन किया जाता है।
