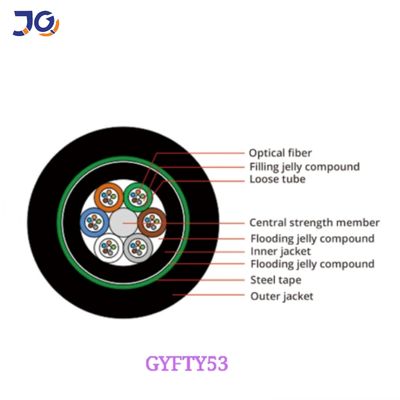

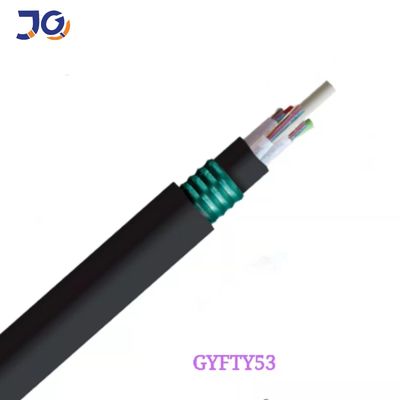

48 कोर यूजी भूमिगत एसएम/एमएम डबल जैकेट फाइबर ऑप्टिक केबल GYFTY53
अंडरग्राउंड डायरेक्ट बरीड फाइबर ऑप्टिक केबल GYFTY53 को आज की सबसे चुनौतीपूर्ण स्थापनाओं, जिसमें डायरेक्ट बरीड भी शामिल है, के लिए आवश्यक लचीलेपन और बहुमुखी प्रतिभा के साथ उच्च फाइबर काउंट प्रदान करने के लिए डिज़ाइन किया गया है। 288 तक फाइबर काउंट और एस-जेड स्ट्रैंड डिज़ाइन के साथ।
विशेषताएँ
उत्कृष्ट यांत्रिक और तापमान प्रदर्शन। फाइबर के लिए महत्वपूर्ण सुरक्षा।
केबल के जल अवरोधन प्रदर्शन को सुनिश्चित करने के लिए निम्नलिखित उपाय किए गए हैं:
-ढीली ट्यूब में विशेष जल-अवरोधक भरने वाला यौगिक
-100% केबल कोर भरना
आवेदन:
1. डायरेक्ट बरीअल
2. भूमिगत
3. बैकबोन इंटरनेट
ऑप्टिकल विशेषताएँ
|
|
|
G.652D |
50/125um |
625/125μm |
|
क्षीणन |
@850nm |
|
≤3.0dB/km |
≤3.0dB/km |
|
(+20°C) |
@1300nm |
|
≤1.0dB/km |
≤1.0dB/km |
|
|
@1310nm |
≤0.36dB/km |
|
|
|
|
@1550nm |
≤0.22dB/km |
|
|
|
बैंडविड्थ (क्लासए) |
@850nm |
|
2500MHz-km |
2200MHz-km |
|
|
@1300nm |
|
21000MHz-km |
2600MHz-km |
|
न्यूमेरिकल एपर्चर |
|
|
0.200±0.015NA |
0.275±0.015NA |
|
केबल कट-ऑफ वेवलेंथ λcc |
|
≤1260nm |
|
|
केबलपैरामीटर
| आइटम | विशेष विवरण | |
| फाइबर काउंट | 24फाइबर | |
| रंगीन कोटिंग फाइबर | आयाम | 250μm+15μm |
| रंग | नीला, नारंगी, हरा, भूरा, ग्रे, सफेद | |
| ढीली ट्यूब | आयाम | 2.0mm±0.05mm |
| सामग्री | PBT | |
| रंग | प्राकृतिक | |
| शक्ति सदस्य | व्यास | 2.0mm±0.2mm |
| सामग्री | FRP | |
| डबल बाहरी जैकेट | आयाम | 10.0mm±0.2mm |
| सामग्री | PE | |
| रंग | काला | |
तकनीकी डेटा
|
फाइबर काउंट |
नाममात्र व्यास(मिमी) |
नाममात्र वजन(किग्रा/किमी) |
अधिकतम प्रति फाइबर ट्यूब |
की संख्या (ट्यूब+फिलर) |
अनुमेय तन्यता भार (एन/100मिमी) |
अनुमेय क्रश प्रतिरोध(एन/100मिमी) |
||
|
लघु अवधि |
लंबा अवधि |
लघु अवधि |
दीर्घकालिक |
|||||
|
2~36 |
10.2 |
125 |
12 |
6 |
3000 |
1000 |
3000 |
1000 |
|
36~72 |
15.1 |
212 |
12 |
6 |
3000 |
1000 |
3000 |
1000 |
|
74~96 |
16.3 |
246 |
12 |
8 |
3000 |
1000 |
3000 |
1000 |
|
98~120 |
17.8 |
288 |
12 |
10 |
3000 |
1000 |
3000 |
1000 |
|
122~144 |
19.4 |
336 |
12 |
12 |
3000 |
1000 |
3000 |
1000 |
|
>144 |
ग्राहक के अनुरोध के अनुसार डिज़ाइन करें |
|||||||
हम OEM और उत्पादों को अनुकूलित करने का समर्थन करते हैं
