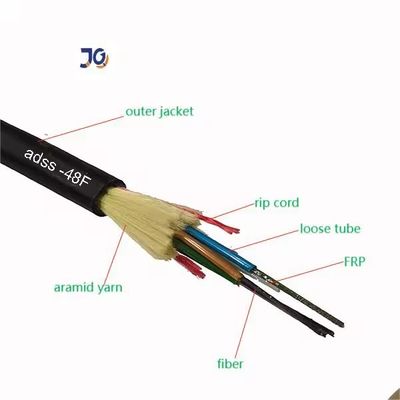

पूरी तरह से डाइलेक्ट्रिक स्व-समर्थन डिजाइन
मजबूत यांत्रिक और तापमान प्रदर्शन
हाइड्रोलिसिस प्रतिरोधी ढीली ट्यूब
जल अवरोधन के लिए 100% कोर भरा हुआ
उच्च तन्यता शक्ति के लिए अरामाइड यार्न का सुदृढीकरण
उत्कृष्ट कुचल प्रतिरोध और लचीलापन
एफआरपी केंद्रीय शक्ति सदस्य
हवाई स्थापना (ADSS)
लंबी दूरी की हवाई संचार लाइनें
विद्युत लाइन संचार जहां धातु के घटकों की अनुमति नहीं
तापमान सीमाः-40°C ~ +70°C
ऑप्टिकल विशेषताएं
| पद | इकाई | विनिर्देश | |
| G652D | |||
| मोड फ़ील्ड व्यास | 1310nm | उह | 9.2±0.4 |
| 1550nm | उह | 10.4±0.5 | |
| आवरण व्यास | उह | 124.8±0.7 | |
| नॉन-सर्कुलर | % | ≤0.7 | |
| कोर-क्लेडिंग एकाग्रता त्रुटि | उह | ≤0.5 | |
| कोटिंग व्यास | उह | 245±5 | |
| कोटिंग नॉन-सर्कुलर | % | ≤6.0 | |
| आवरण-कोटिंग एकाग्रता त्रुटि | उह | ≤12 | |
| केबल कटऑफ तरंग दैर्ध्य | एनएम | acc≤1260 | |
| कमजोरी (अधिकतम) | 1310nm | डीबी/किमी | ≤0.36 |
| 1550nm | डीबीकिमी | ≤0.22 | |
तकनीकी डेटा
|
लम्बाईः 100 मीटर |
110kv से कम |
24 कोर |
|

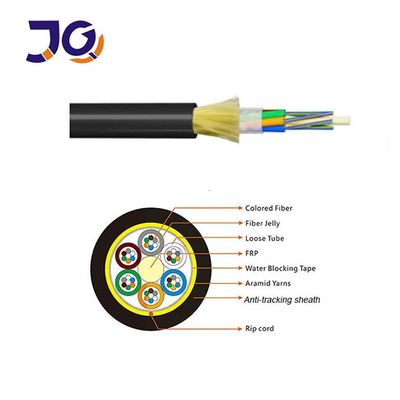

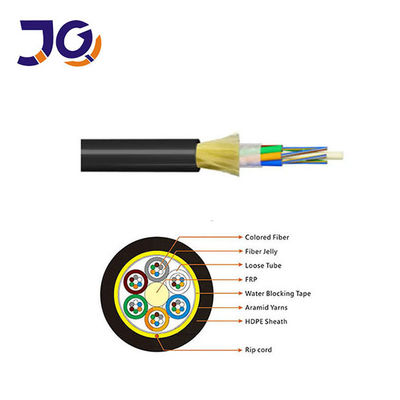

संरचनात्मक पैरामीटर |
केंद्रीय शक्ति घटकः एफआरपी |
व्यासः 1.5 मिमी |
|
ढीली नली (जेली से भरी) |
बाहरी व्यासः1.8 मिमी |
|
|
आंतरिक शीट पीई |
मोटाईः 0.9 मिमी |
|
|
बाहरी शीट पीई |
मोटाईः1.8 मिमी |
|
|
तकनीकी पैरामीटर |
केबल का बाहरी व्यास |
10.0 मिमी |
|
केबल के क्रॉस सेक्शन का क्षेत्रफल |
95.03 मिमी2 |
|
|
फाइबर मॉडल |
G.652D |
|
|
केबल का वजन |
85 किलोग्राम/किमी |
|
|
नामित तन्यता शक्ति (आरटीएस) |
10 kn |
|
|
न्यूनतम अनुमत तनाव (MAT) |
4kn |
|
|
ईडीएस |
3.2kn |
|
|
यंग का मॉड्यूलस |
7.8 kn/mm2 |
|
|
थर्मल विस्तार गुणांक |
1.810-6/°C |
|
|
क्रॉस प्रतिरोध |
दीर्घकालिकः१०० एन/100 मिमी |
|
|
अल्पकालिक:2200 एन/100 मिमी |
||
|
अनुमति के लिए झुकाव त्रिज्या |
लंबे समय तक चलने वाला 220 मिमी |
|
|
अल्पकालिक (बछड़ों को रखने के समय) 360 मिमी |
4-144 कोर ADSS फाइबर ऑप्टिक केबल
|
फाइबर गिनती |
संरचना |
फाइबर प्रति ट्यूब |
ढीली नली व्यास (मिमी) |
सीएसएम व्यास /पैड व्यास ((मिमी) |
नाममात्र मोटाई बाहरी जैकेट का ((मिमी) |
केबल का व्यास (मिमी) |
केबल वजन (किग्रा/किमी) |
| 4 | एक और छह. | 4 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 81 |
| 6 | एक और छह. | 6 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 81 |
| 8 | एक और छह. | 4 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 82 |
| 12 | एक और छह. | 6 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 82 |
| 24 | एक और छह. | 6 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 83 |
| 36 | एक और छह. | 6 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 84 |
| 48 | एक और छह. | 12 | 2.2±0.1 | 2.6/2.6 | 1.7 | 11.1±0.5 | 93 |
| 72 | एक और छह. | 12 | 2.2±0.1 | 2.6/2.6 | 1.7 | 11.1±0.5 | 95 |
| 96 | एक और आठ. | 12 | 2.2±0.1 | 30.0/3.9 | 1.7 | 12.5±0.5 | 122 |
| 144 | एक और बारह. | 12 | 2.2±0.1 | 3.5/6.4 | 1.7 | 15.5±0.5 | 185 |
पैकेज का विवरण
| केबल का प्रकार | ड्रम | ||||
| ऊंचाई (मिमी) | चौड़ाई (मिमी) | आंतरिक व्यास (मिमी) |
लम्बाई (किमी) |
ड्रम प्रकार | |
| एडीएसएस-4 | 900 | 760 | 500 | 2 | प्लाईवुड लकड़ी का ड्रम |
| एडीएसएस-6 | 900 | 760 | 500 | 2 | प्लाईवुड लकड़ी का ड्रम |
| एडीएसएस-8 | 900 | 760 | 500 | 2 | प्लाईवुड लकड़ी का ड्रम |
| एडीएसएस-12 | 900 | 760 | 500 | 2 | प्लाईवुड लकड़ी का ड्रम |
| एडीएसएस-24 | 900 | 760 | 500 | 2 | प्लाईवुड लकड़ी का ड्रम |
| एडीएसएस-36 | 900 | 760 | 500 | 2 | प्लाईवुड लकड़ी का ड्रम |
| एडीएसएस-48 | 950 | 760 | 500 | 2 | प्लाईवुड लकड़ी का ड्रम |
| एडीएसएस-72 | 950 | 760 | 500 | 2 | प्लाईवुड लकड़ी का ड्रम |
| एडीएसएस-96 | 1000 | 760 | 500 | 2 | प्लाईवुड लकड़ी का ड्रम |
| एडीएसएस-144 | 1200 | 760 | 500 | 2 | प्लाईवुड लकड़ी का ड्रम |
अक्सर पूछे जाने वाले प्रश्न
1क्या आप व्यापारिक कंपनी हैं या निर्माता?
हम आर एंड डी और फाइबर ऑप्टिक केबल, ड्रॉप केबल और पैच कॉर्ड के उत्पादन में 10+ वर्षों के अनुभव के साथ एक पेशेवर निर्माता हैं। हमारा कारखाना गुआंगज़ौ, चीन में स्थित है। आपका स्वागत है हमारी यात्रा करने के लिए.
2आपके उत्पादों की गुणवत्ता कैसी है?
सभी फाइबरों को डिलीवरी से पहले 100% परीक्षण किया जाता है। कीमत की पुष्टि के बाद, गुणवत्ता मूल्यांकन के लिए मुफ्त नमूने प्रदान किए जा सकते हैं।
3क्या आप छोटे आदेश स्वीकार करते हैं?
हाँ, छोटे आदेशों का स्वागत है. हम नए ग्राहकों और नई परियोजनाओं का समर्थन करते हैं √ व्यापार हमेशा छोटी मात्रा से शुरू होता है.
4प्रसव का समय क्या है?
आम तौर पर आदेश मात्रा के आधार पर 3-7 कार्य दिवसों. हम भुगतान प्राप्त होने के तुरंत बाद अपने माल की व्यवस्था करेंगे.
5क्या आप OEM सेवा प्रदान करते हैं?
हाँ, OEM/ODM उपलब्ध है। हम उत्पाद पर आपका लोगो प्रिंट कर सकते हैं, और कस्टम डिजाइन का स्वागत है।
