संचार केबल 24 कोर AT/PE ADSS फाइबर ऑप्टिक केबल
ऑल डाइइलेक्ट्रिक सेल्फ सपोर्टिंग 24 कोर ADSS फाइबर ऑप्टिक केबल 100 मीटर स्पैन के साथ
उत्पाद विवरण

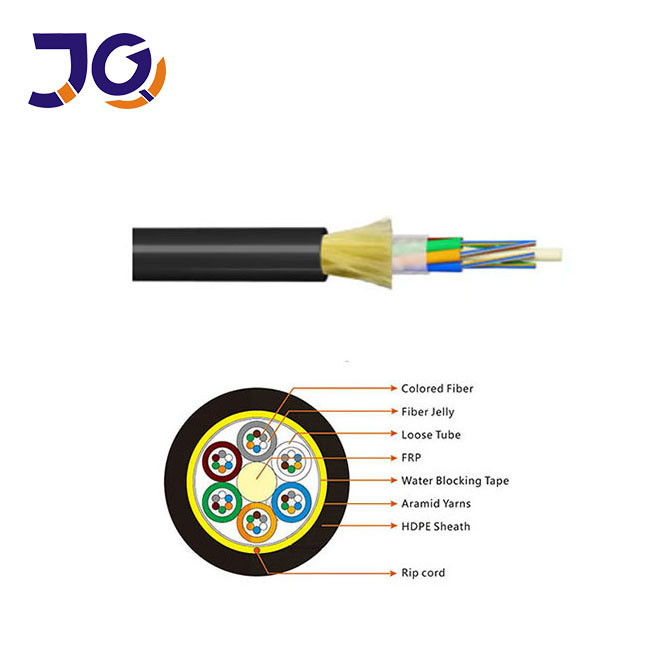

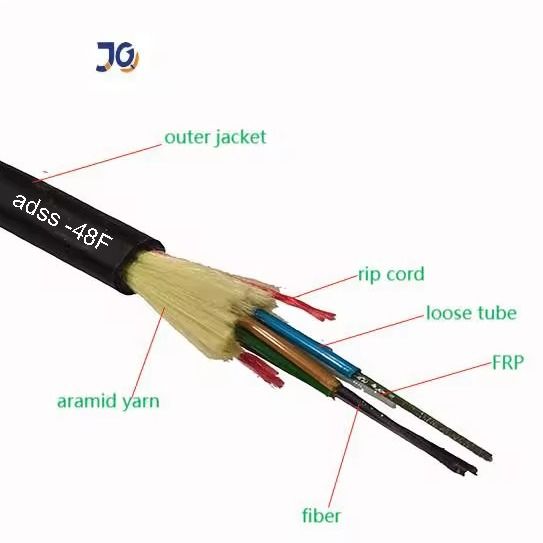

ADSS केबल एक ढीली ट्यूब फंसे संरचना को अपनाता है। 250μm फाइबर ढीली ट्यूबों में रखे जाते हैं जो उच्च-मापांक प्लास्टिक सामग्री से बने होते हैं, जो पानी-अवरोधक जेल से भरे होते हैं। ये ट्यूब, भराव की छड़ों के साथ, एक केंद्रीय गैर-धातु शक्ति कोर के चारों ओर हेलिकली फंसे होते हैं जो फाइबर प्रबलित प्लास्टिक (FRP) से बना होता है, जो एक कॉम्पैक्ट गोलाकार केबल संरचना बनाता है। कोर को फिर एक सुरक्षात्मक यौगिक से भरा जाता है और एक पतली आंतरिक पॉलीइथिलीन (PE) म्यान में बंद कर दिया जाता है। अतिरिक्त तन्य शक्ति प्रदान करने के लिए आंतरिक म्यान पर अरामिड यार्न की एक परत लगाई जाती है। अंत में, केबल को पूरा करने के लिए एक PE या एंटी-ट्रैकिंग (AT) बाहरी जैकेट को बाहर निकाला जाता है।
विशेषताएँ
उत्कृष्ट लचीलापन, क्रश प्रतिरोध और जलरोधी प्रदर्शन सुनिश्चित करने के लिए, केबल में ढीली ट्यूबों के अंदर पूर्ण कोर भरने और पानी-अवरोधक जेल की सुविधा है। यह तापमान भिन्नता में विश्वसनीय यांत्रिक शक्ति और स्थिर प्रदर्शन प्रदान करता है। ढीली ट्यूब उच्च शक्ति, जल-अपघटन प्रतिरोधी सामग्री से बनी होती हैं, जबकि एक विशेष रूप से तैयार किया गया भराव यौगिक आवश्यक फाइबर सुरक्षा प्रदान करता है। एक एकल FRP रॉड केंद्रीय गैर-धातु शक्ति सदस्य के रूप में कार्य करता है।
अनुप्रयोग
एरियल बिछाने की विधि के लिए उपयुक्त
भंडारण / ऑपरेटिंग तापमान: -40℃~+70℃
ऑप्टिकल विशेषताएँ
| मद | इकाई | विशिष्टता | |
| G652D | |||
| मोड फील्ड व्यास | 1310nm | um | 9.2±0.4 |
| 1550nm | um | 10.4±0.5 | |
| क्लैडिंग व्यास | um | 124.8±0.7 | |
| क्लैडिंग गैर-परिपत्रता | % | ≤0.7 | |
| कोर-क्लैडिंग संकेंद्रण त्रुटि | um | ≤0.5 | |
| कोटिंग व्यास | um | 245±5 | |
| कोटिंग गैर-परिपत्रता | % | ≤6.0 | |
| क्लैडिंग-कोटिंग संकेंद्रण त्रुटि | um | ≤2.2±0.1 | |
| केबल कटऑफ तरंग दैर्ध्य | nm | acc≤1260 | |
| क्षीणन (अधिकतम) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
तकनीकी डेटा
|
स्पैन : 100m |
110kv के तहत |
24कोर |
|
संरचनात्मक पैरामीटर |
केंद्रीय शक्ति घटक : FRP |
व्यास : 1.5mm |
|
ढीली ट्यूब (जेली भरी हुई) |
बाहरी व्यास :1.8mm |
|
|
आंतरिक म्यान PE |
मोटाई : 0.9mm |
|
|
बाहरी म्यान PE |
मोटाई :1.8mm |
|
|
तकनीकी पैरामीटर |
केबल का बाहरी व्यास |
10.0mm |
|
केबल क्रॉस-अनुभागीय क्षेत्र |
95.03 mm2 |
|
|
फाइबर मॉडल |
G.652D |
|
|
केबल का वजन |
85kg/km |
|
|
रेटेड तन्य शक्ति (RTS) |
10 kn |
|
|
न्यूनतम अनुमत तनाव (MAT) |
4kn |
|
|
EDS |
3.2kn |
|
|
यंग का मापांक |
7.8 kn/mm2 |
|
|
थर्मल विस्तार का गुणांक |
1.810-6/℃ |
|
|
क्रस प्रतिरोध |
दीर्घकालिक :1100 n/100mm |
|
|
अल्पकालिक:2200 n/100mm |
||
|
अनुमति बेंट त्रिज्या |
दीर्घकालिक (चलते समय) 220 मिमी |
|
|
अल्पकालिक (बिछाते समय) 360 मिमी |
4-144 कोर ADSS फाइबर ऑप्टिक केबल
|
फाइबर गिनती |
संरचना |
फाइबर प्रति ट्यूब |
ढीली ट्यूब व्यास केबल |
CSM व्यास /पैड व्यास(मिमी) |
बाहरी जैकेट की नाममात्र मोटाई(मिमी) केबल व्यास |
(मिमी) केबल |
वजन (किलोग्राम/किमी) 4 |
| 2.0±0.1 | 12 | 2.0±0.1 | 2.3/2.3 | 1.7 | 15.5±0.5 | 84 | 8 |
| 2.0±0.1 | 12 | 2.0±0.1 | 2.3/2.3 | 1.7 | 15.5±0.5 | 84 | 8 |
| 1+6 | 12 | 2.0±0.1 | 2.3/2.3 | 1.7 | 15.5±0.5 | 84 | 24 |
| 2.2±0.1 | 12 | 2.0±0.1 | 2.3/2.3 | 1.7 | 15.5±0.5 | 84 | 24 |
| 1+6 | 12 | 2.0±0.1 | 2.3/2.3 | 1.7 | 15.5±0.5 | 84 | 36 |
| 1+6 | 12 | 2.0±0.1 | 2.3/2.3 | 1.7 | 15.5±0.5 | 84 | 48 |
| 1+6 | 12 | 2.2±0.1 | 3.5/6.4 | 1.7 | 15.5±0.5 | 95 | 72 |
| 1+6 | 12 | 2.2±0.1 | 3.5/6.4 | 1.7 | 15.5±0.5 | 95 | 96 |
| 1+8 | 12 | 2.2±0.1 | 3.5/6.4 | 1.7 | 15.5±0.5 | 122 | 144 |
| 1+12 | 12 | 2.2±0.1 | 3.5/6.4 | 1.7 | 15.5±0.5 | 185 | पैकेज विवरण |
निर्यात लकड़ी का ड्रम, केबल की सामान्य शिपिंग लंबाई 2km या 3km होगी।
| ड्रम | ऊंचाई (मिमी) | ||||
| चौड़ाई (मिमी) | आंतरिक व्यास (मिमी) | लंबाई |
(किमी) ड्रम का प्रकार |
ADSS-4 | |
| 900 | 760 | 500 | 2 | प्लाईवुड लकड़ी का ड्रम | चिह्न: आमतौर पर हम पैकेजिंग पर केवल परीक्षण रिपोर्ट संलग्न करते हैं, लेकिन आपका अनुरोध भी उपलब्ध है। |
| 900 | 760 | 500 | 2 | प्लाईवुड लकड़ी का ड्रम | चिह्न: आमतौर पर हम पैकेजिंग पर केवल परीक्षण रिपोर्ट संलग्न करते हैं, लेकिन आपका अनुरोध भी उपलब्ध है। |
| 900 | 760 | 500 | 2 | प्लाईवुड लकड़ी का ड्रम | चिह्न: आमतौर पर हम पैकेजिंग पर केवल परीक्षण रिपोर्ट संलग्न करते हैं, लेकिन आपका अनुरोध भी उपलब्ध है। |
| 900 | 760 | 500 | 2 | प्लाईवुड लकड़ी का ड्रम | चिह्न: आमतौर पर हम पैकेजिंग पर केवल परीक्षण रिपोर्ट संलग्न करते हैं, लेकिन आपका अनुरोध भी उपलब्ध है। |
| 900 | 760 | 500 | 2 | प्लाईवुड लकड़ी का ड्रम | चिह्न: आमतौर पर हम पैकेजिंग पर केवल परीक्षण रिपोर्ट संलग्न करते हैं, लेकिन आपका अनुरोध भी उपलब्ध है। |
| 900 | 760 | 500 | 2 | प्लाईवुड लकड़ी का ड्रम | चिह्न: आमतौर पर हम पैकेजिंग पर केवल परीक्षण रिपोर्ट संलग्न करते हैं, लेकिन आपका अनुरोध भी उपलब्ध है। |
| 950 | 760 | 500 | 2 | प्लाईवुड लकड़ी का ड्रम | चिह्न: आमतौर पर हम पैकेजिंग पर केवल परीक्षण रिपोर्ट संलग्न करते हैं, लेकिन आपका अनुरोध भी उपलब्ध है। |
| 950 | 760 | 500 | 2 | प्लाईवुड लकड़ी का ड्रम | चिह्न: आमतौर पर हम पैकेजिंग पर केवल परीक्षण रिपोर्ट संलग्न करते हैं, लेकिन आपका अनुरोध भी उपलब्ध है। |
| 1000 | 760 | 500 | 2 | प्लाईवुड लकड़ी का ड्रम | चिह्न: आमतौर पर हम पैकेजिंग पर केवल परीक्षण रिपोर्ट संलग्न करते हैं, लेकिन आपका अनुरोध भी उपलब्ध है। |
| 1200 | 760 | 500 | 2 | प्लाईवुड लकड़ी का ड्रम | चिह्न: आमतौर पर हम पैकेजिंग पर केवल परीक्षण रिपोर्ट संलग्न करते हैं, लेकिन आपका अनुरोध भी उपलब्ध है। |
