संचार केबल 24 कोर एटी/पीई एडीएसएस फाइबर ऑप्टिक केबल
100 मीटर स्पैन के साथ 24 कोर एडीएसएस फाइबर ऑप्टिक केबल
उत्पाद का वर्णन
एडीएसएस केबल निर्माण:
फाइबर कोर असेंबली
केंद्रीय सुदृढीकरण
सुरक्षा परतें
विशेषताएं
आवेदन
हवाई बिछाने की विधि के लिए उपयुक्त
भंडारण/प्रचालन तापमानः -40°C~+70°C
ऑप्टिकल विशेषताएं
| पद | इकाई | विनिर्देश | |
| G652D | |||
| मोड फ़ील्ड व्यास | 1310nm | उह | 9.2±0.4 |
| 1550nm | उह | 10.4±0.5 | |
| आवरण व्यास | उह | 124.8±0.7 | |
| नॉन-सर्कुलर | % | ≤0.7 | |
| कोर-क्लेडिंग एकाग्रता त्रुटि | उह | ≤0.5 | |
| कोटिंग व्यास | उह | 245±5 | |
| कोटिंग नॉन-सर्कुलर | % | ≤6.0 | |
| आवरण-कोटिंग एकाग्रता त्रुटि | उह | ≤12 | |
| केबल कटऑफ तरंग दैर्ध्य | एनएम | acc≤1260 | |
| कमजोरी (अधिकतम) | 1310nm | डीबी/किमी | ≤0.36 |
| 1550nm | डीबीकिमी | ≤0.22 | |
तकनीकी डेटा
|
लम्बाईः 100 मीटर |
110kv से कम |
24 कोर |
|
संरचनात्मक पैरामीटर |
केंद्रीय शक्ति घटकः एफआरपी |
व्यासः 1.5 मिमी |
|
ढीली नली (जेली से भरी) |
बाहरी व्यासः1.8 मिमी |
|
|
आंतरिक शीट पीई |
मोटाईः 0.9 मिमी |
|
|
बाहरी शीट पीई |
मोटाईः1.8 मिमी |
|
|
तकनीकी पैरामीटर |
केबल का बाहरी व्यास |
10.0 मिमी |
|
केबल के क्रॉस सेक्शन का क्षेत्रफल |
95.03 मिमी2 |
|
|
फाइबर मॉडल |
G.652D |
|
|
केबल का वजन |
85 किलोग्राम/किमी |
|
|
नामित तन्यता शक्ति (आरटीएस) |
10 kn |
|
|
न्यूनतम अनुमत तनाव (MAT) |
4kn |
|
|
ईडीएस |
3.2kn |
|
|
यंग का मॉड्यूलस |
7.8 kn/mm2 |
|
|
थर्मल विस्तार गुणांक |
1.810-6/°C |
|
|
क्रॉस प्रतिरोध |
दीर्घकालिकः१०० एन/100 मिमी |
|
|
अल्पकालिक:2200 एन/100 मिमी |
||
|
अनुमति के लिए झुकाव त्रिज्या |
लंबे समय तक चलने वाला 220 मिमी |
|
|
अल्पकालिक (बछड़ों को रखने के समय) 360 मिमी |
4-144 कोर ADSS फाइबर ऑप्टिक केबल
|
फाइबर गिनती |
संरचना |
फाइबर प्रति ट्यूब |
ढीली नली व्यास (मिमी) |
सीएसएम व्यास /पैड व्यास ((मिमी) |
नाममात्र मोटाई बाहरी जैकेट का ((मिमी) |
केबल का व्यास (मिमी) |
केबल वजन (किग्रा/किमी) |
| 4 | 1+6 | 4 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 81 |
| 6 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 81 |
| 8 | 1+6 | 4 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 82 |
| 12 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 82 |
| 24 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 83 |
| 36 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 84 |
| 48 | 1+6 | 12 | 2.2±0.1 | 2.6/2.6 | 1.7 | 11.1±0.5 | 93 |
| 72 | 1+6 | 12 | 2.2±0.1 | 2.6/2.6 | 1.7 | 11.1±0.5 | 95 |
| 96 | 1+8 | 12 | 2.2±0.1 | 30.0/3.9 | 1.7 | 12.5±0.5 | 122 |
| 144 | 1+12 | 12 | 2.2±0.1 | 3.5/6.4 | 1.7 | 15.5±0.5 | 185 |

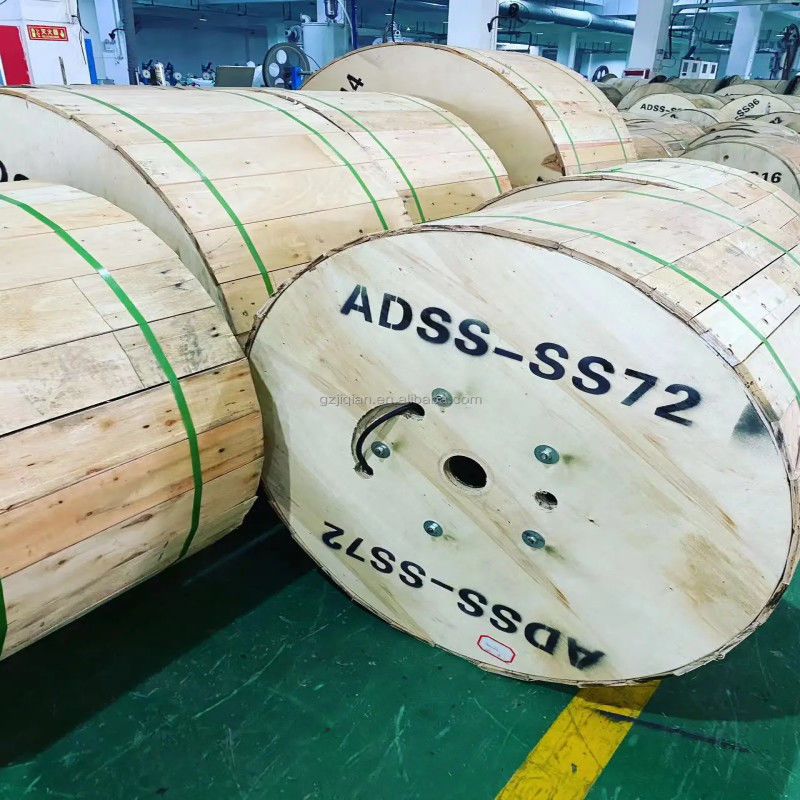

पैकेज का विवरण
| केबल का प्रकार | ड्रम | ||||
| ऊंचाई (मिमी) | चौड़ाई (मिमी) | आंतरिक व्यास (मिमी) |
लम्बाई (किमी) |
ड्रम प्रकार | |
| एडीएसएस-4 | 900 | 760 | 500 | 2 | प्लाईवुड लकड़ी का ड्रम |
| एडीएसएस-6 | 900 | 760 | 500 | 2 | प्लाईवुड लकड़ी का ड्रम |
| एडीएसएस-8 | 900 | 760 | 500 | 2 | प्लाईवुड लकड़ी का ड्रम |
| एडीएसएस-12 | 900 | 760 | 500 | 2 | प्लाईवुड लकड़ी का ड्रम |
| एडीएसएस-24 | 900 | 760 | 500 | 2 | प्लाईवुड लकड़ी का ड्रम |
| एडीएसएस-36 | 900 | 760 | 500 | 2 | प्लाईवुड लकड़ी का ड्रम |
| एडीएसएस-48 | 950 | 760 | 500 | 2 | प्लाईवुड लकड़ी का ड्रम |
| एडीएसएस-72 | 950 | 760 | 500 | 2 | प्लाईवुड लकड़ी का ड्रम |
| एडीएसएस-96 | 1000 | 760 | 500 | 2 | प्लाईवुड लकड़ी का ड्रम |
| एडीएसएस-144 | 1200 | 760 | 500 | 2 | प्लाईवुड लकड़ी का ड्रम |
