उत्पाद का वर्णन

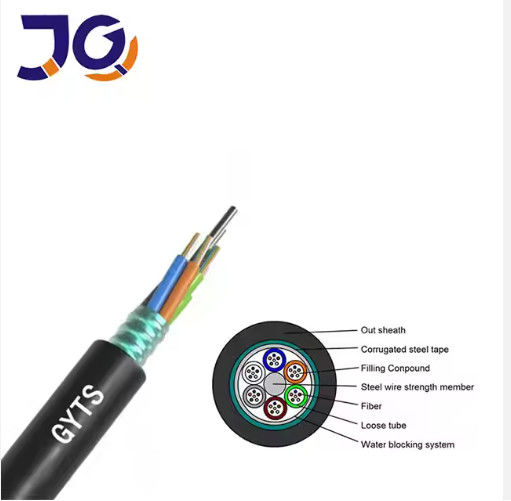

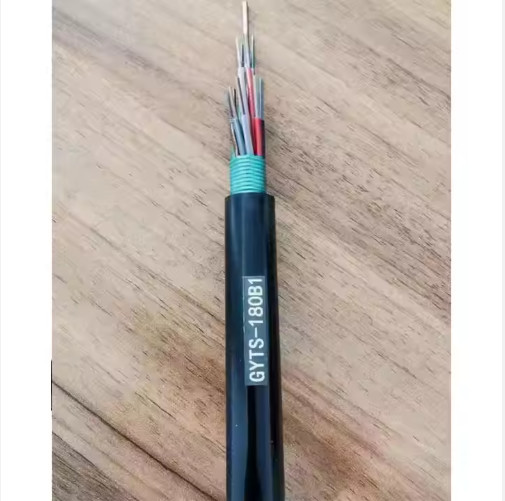

जीवाईटीएस हवाई फाइबर ऑप्टिक केबल में उच्च मॉड्यूल प्लास्टिक के ढीले ट्यूबों के अंदर स्थित सिंगल-मोड या मल्टीमोड फाइबर होते हैं, जिनमें प्रत्येक 250μm फाइबर को व्यक्तिगत रूप से संरक्षित किया जाता है।इन ट्यूबों में नमी प्रतिरोध बढ़ाने के लिए एक जलरोधक जेल भराव होता हैकेबल घने निर्माण के साथ एक स्ट्रैन्डेड ढीली ट्यूब डिजाइन को अपनाता है, जिसमें पॉलीइथिलीन बाहरी आवरण का उपयोग किया जाता है।इसके हाइड्रोलिसिस प्रतिरोधी ढीले ट्यूब और विशेष भरने की सामग्री असाधारण स्थायित्व की गारंटी देती है.
केबल कोर को एक केंद्रीय शक्ति सदस्य के चारों ओर ट्यूबों और भरावों को हेलिकल रूप से लपेटकर एक गोलाकार विन्यास बनाते हुए बनाया जाता है। फिर कोर पर एक सुरक्षात्मक पीएसपी परत लगाई जाती है,जो आगे भरने के यौगिक के साथ सील किया जाता हैअंतिम असेंबली में स्टील टेप के साथ संयुक्त पीई बाहरी कोटिंग शामिल है, जो उत्कृष्ट कुचल प्रतिरोध और नमी बाधा गुण प्रदान करता है।यह डिजाइन GYTS केबलों को बेहतर जलरोधी विशेषताएं देता है.
विशेषताएं
ऑप्टिकल विशेषताएं
| पद | इकाई | विनिर्देश | |
| G652D | |||
| मोड फ़ील्ड व्यास | 1310nm | उह | 9.2±0.4 |
| 1550nm | उह | 10.4±0.5 | |
| आवरण व्यास | उह | 124.8±0.7 | |
| नॉन-सर्कुलर | % | ≤0.7 | |
| कोर-क्लेडिंग एकाग्रता त्रुटि | उह | ≤0.5 | |
| कोटिंग व्यास | उह | 245±5 | |
| कोटिंग नॉन-सर्कुलर | % | ≤6.0 | |
| आवरण-कोटिंग एकाग्रता त्रुटि | उह | ≤12 | |
| केबल कटऑफ तरंग दैर्ध्य | एनएम | acc≤1260 | |
| कमजोरी (अधिकतम) | 1310nm | डीबी/किमी | ≤0.36 |
| 1550nm | डीबीकिमी | ≤0.22 | |
तकनीकी मापदंड
| फाइबर की संख्या | संरचना | फाइबर प्रति ट्यूब |
ढीली ट्यूब का व्यास (मिमी) |
सीएसएम व्यास/पैड व्यास (मिमी) |
बाहरी जैकेट की नाममात्र मोटाई (मिमी) |
केबल का व्यास/ ऊँचाई (मिमी) |
केबल का वजन (किग्रा/किमी) |
| 4 | 1+5 | 4 | 1.8±0.1 | 1.4/1.4 | 1.4 | 9.0±0.3 | 80 |
| 6 | 1+5 | 6 | 1.9±0.1 | 1.4/1.4 | 1.4 | 9.0±0.3 | 80 |
| 8 | 1+5 | 8 | 1.9±0.1 | 1.4/1.4 | 1.4 | 9.0±0.3 | 80 |
| 12 | 1+5 | 6 | 1.9±0.1 | 1.4/1.4 | 1.4 | 9.0±0.3 | 80 |
| 24 | 1+5 | 6 | 1.9±0.1 | 1.4/1.4 | 1.4 | 9.0±0.3 | 85 |
| 36 | 1+6 | 12 | 2.2±0.1 | 1.6/1.6 | 1.6 | 9.7±0.3 | 100 |
| 48 | 1+5 | 12 | 2.2±0.1 | 1.6/1.6 | 1.6 | 9.7±0.3 | 105 |
| 60 | 1+5 | 12 | 2.2±0.1 | 1.6/1.6 | 1.6 | 9.7±0.3 | 110 |
| 72 | 1+6 | 12 | 2.2±0.1 | 2.0/2.0 | 1.6 | 10.6±0.3 | 122 |
| 96 | 1+8 | 12 | 2.2±0.1 | 1.6/3.5 | 1.6 | 12.0±0.3 | 160 |
| 144 | 1+12 | 12 | 2.2±0.1 | 2.0/6.4 | 1.8 | 15.6±0.3 | 240 |
| 216 | 1+6+12 | 12 | 2.2±0.1 | 2.2/2.2 | 1.8 | 16.0±0.3 | 270 |
| 288 | 1+9+15 | 12 | 2.2±0.1 | 2.2/4.3 | 2.0 | 18.2±0.3 | 282 |
आवेदन
नलिकाओं और हवा में बाहरी आवेदन के लिए उपयुक्त
पैकिंग विवरणः

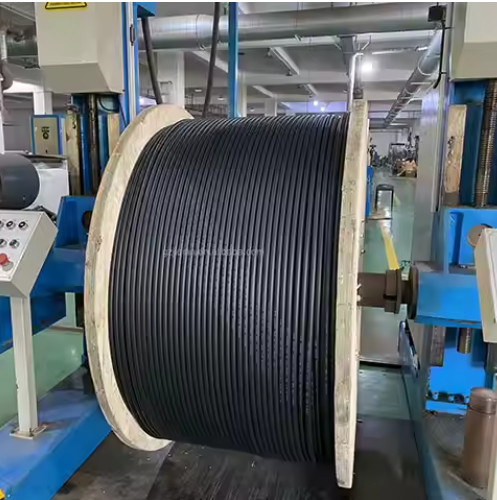

1 किमी/लकड़ी के ड्रम पर 2 किमी/3 किमी/4 किमी
नौवहन:
समुद्र द्वारा/हवा द्वारा या एक्सप्रेस डिलीवरी द्वारा,यह आदेश मात्रा पर निर्भर करता है
समय सीमाः
| मात्रा ((किमी) | 1-300 | 300 से ऊपर |
| सबसे पुराना समय (दिन) | ५-७ | बातचीत योग्य |
