एकल जैकेट ADSS फाइबर ऑप्टिक केबल 80 मीटर 100 मीटर 120 मीटर स्पैन
व्यक्ति से संपर्क करें : JQ CABLE
फ़ोन नंबर : +8618122383351
WhatsApp : +8618122383351
| न्यूनतम आदेश मात्रा : | 20 किमी | पैकेजिंग विवरण : | लकड़ी का ड्रम या लोहे का ड्रम |
|---|---|---|---|
| प्रसव के समय : | 13 दिन | भुगतान शर्तें : | टी/टी, वेस्टर्न यूनियन, अलीपे, मनीग्राम, एल/सी |
| आपूर्ति की क्षमता : | 21500 किमी प्रति माह |
| उत्पत्ति के प्लेस: | गुआंग्डोंग चीन | ब्रांड नाम: | HAISO/JQ |
|---|---|---|---|
| प्रमाणन: | ISO9001 CE ROHS Rohs | मॉडल संख्या: | एडीएसएस-4सी/12एफसी/24सी/48सी/96सी |
|
विस्तार जानकारी |
|||
| आवेदन पत्र: | लंबी दूरी की दूरसंचार | फाइबर मायने रखता है: | 4-576 करोड़ |
|---|---|---|---|
| अवधि: | 50m 120m /200 m /300m /400m | फाइबर प्रति ट्यूब: | 4/6/8/12/24/48F |
| नमूना: | हाँ | शक्ति संख्या: | एफआरपी, केवलर अरैमिड यार्न |
| संरचना: | फंसी हुई ढीली नली | जैकेट का रंग: | काले पीले bule या इच्छित |
| परिचालन तापमान: | -40 ℃ से + 80 ℃ | फाइबर प्रकार: | G652D, OM1, G655, OM4, OM5 |
| प्रमुखता देना: | ADSS सिंगलमोड फाइबर ऑप्टिक केबल,सभी डाइलेट्रिक सिंगलमोड फाइबर ऑप्टिक केबल |
||
उत्पाद विवरण
कोई मेंटा नहीं सभी डायलेट्रिक सेल्फ-सपोर्टिंग एडीएसएस सिंगलमोड फाइबर ऑप्टिक केबल एचडीपीई यार्न के साथ लिपटा हुआ
ADSS विलोपन
ऑप्टिक केबल एडीएसएस
ADSS केबल एक केबल है जो प्रवाहकीय धातु तत्वों के उपयोग के बिना संरचनाओं के बीच खुद को सहारा देने के लिए पर्याप्त मजबूत है।
केबल को विशेष रूप से वायु संचरण और वितरण लाइन वातावरण के लिए डिज़ाइन किया गया है।जैसा कि नाम से पता चलता है, केबल में धातु नहीं होती है
भागों और किसी समर्थन या निलंबन तारों की आवश्यकता नहीं है, इसलिए इसे एडीएसएस केबल को किफायती बनाने के लिए एक ही स्थापना में स्थापित किया जा सकता है
और ऑप्टिकल फाइबर नेटवर्क बनाने का आसान तरीका।
विशेषताएं
· बिजली बंद किए बिना स्थापित किया जा सकता है
· उत्कृष्ट एटी प्रदर्शन, एटी शीथ के ऑपरेटिंग बिंदु पर अधिकतम आगमनात्मक 25kV तक पहुंच सकता है
· हल्का वजन और छोटा व्यास बर्फ और हवा के कारण होने वाले भार और टावरों पर भार को कम करता है
और बैकप्रॉप्स
· बड़ी अवधि की लंबाई और सबसे बड़ी अवधि 1000 मीटर से अधिक है
· तन्य शक्ति और तापमान का अच्छा प्रदर्शन
· डिजाइन जीवन काल 30 वर्ष है
·आवेदन पत्र
ADSS केबल को डिज़ाइन करते समय ओवरहेड पावर लाइनों की वास्तविक स्थिति पर पूरा ध्यान दिया जाता है।110kV के तहत ओवरहेड बिजली लाइनों के लिए,
पीई बाहरी म्यान लागू किया जाता है।110kV के बराबर या उससे अधिक बिजली लाइनों के लिए, एटी बाहरी म्यान लगाया जाता है।धातु की मात्रा और स्ट्रैंडिंग का समर्पित डिजाइन
प्रक्रिया विभिन्न स्पैन पर मांग को पूरा कर सकती है।
·मानकों
ADSS केबल मानक IEEE P 1222 के साथ-साथ IEC 60794-1 का अनुपालन करता है।
संरचना और तकनीकी विनिर्देश
1.एडीएसएस सिंगल जैकेट
| फाइबर गिनती | संरचना | फाइबर प्रति ट्यूब |
हानि ट्यूब व्यास (एमएम) |
एफआरपी / पैड व्यास (मिमी) | बाहरी जैकेट की मोटाई (मिमी) | संदर्भ।आउटर व्यास (मिमी) |
संदर्भ।वज़न (किग्रा/किमी) |
|
| पीई जैकेट | एटी जैकेट | |||||||
| 4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7± 0.1 | 9.8 | 80 | 90 |
| 6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7 ± 0.1 | 9.8 | 80 | 90 |
| 8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7 ± 0.1 | 9.8 | 80 | 90 |
| 12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7 ± 0.1 | 9.8 | 80 | 90 |
| 24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1.7 ± 0.1 | 9.8 | 85 | 95 |
| 48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1.7 ± 0.1 | 10.0 | 88 | 98 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1.7 ± 0.1 | 10.5 | 98 | 108 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1.7 ± 0.1 | 12.0 | 122 | 135 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1.7 ± 0.1 | 15.2 | 176 | 189 |
टिप्स: उपरोक्त तालिका में सभी विनिर्देश अनुमानित डेटा हैं, अधिक विवरण विनिर्देशों के लिए,
कृपया हमारे सेलर्स से संपर्क करें।
2. एडीएसएस डबल जैकेट
| फाइबर गिनती | संरचना | फाइबर प्रति ट्यूब |
हानि ट्यूब व्यास (एमएम) |
एफआरपी / पैड व्यास (मिमी) | बाहरी जैकेट की मोटाई (मिमी) | संदर्भ।आउटर व्यास (मिमी) |
संदर्भ।वज़न (किग्रा/किमी) |
|
| पीई जैकेट | एटी जैकेट | |||||||
| 4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7 ± 0.1 | 12.0 | 125 | 135 |
| 6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7 ± 0.1 | 12.0 | 125 | 135 |
| 8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7 ± 0.1 | 12.0 | 125 | 135 |
| 12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7 ± 0.1 | 12.0 | 125 | 135 |
| 24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1.7 ± 0.1 | 12.0 | 128 | 138 |
| 48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1.7 ± 0.1 | 12.5 | 130 | 140 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1.7 ± 0.1 | 13.2 | 145 | 155 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1.7 ± 0.1 | 14.5 | 185 | 195 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1.7 ± 0.1 | 16.5 | 212 | 228 |
टिप्स: उपरोक्त तालिका में सभी विनिर्देश अनुमानित डेटा हैं, अधिक विवरण विनिर्देशों के लिए,
कृपया हमारे सेलर्स से संपर्क करें।
|
फाइबर प्रकार |
क्षीणन (+ 20 ℃) |
बैंडविड्थ |
ऑप्टिकल केबल कट-ऑफ वेवलेंथ |
||||
|---|---|---|---|---|---|---|---|
|
@ 850 एनएम |
@ 1300 एनएम |
@ 1310 एनएम |
@ 1550 एनएम |
@ 850 एनएम |
@ 1300 एनएम |
||
| जी.652 | --- | --- | ≤0.36dB/किमी | ≤0.22dB/किमी | --- | --- | ≤1260 एनएम |
| जी.655 | --- | --- | ≤0.40 डीबी / किमी | ≤0.23dB/किमी | --- | --- | ≤1450 एनएम |
| 50/125μm | ≤3.3 डीबी / किमी | ≤1.2dB/किमी | --- | --- | ≥500मेगाहर्ट्ज·किमी | ≥500मेगाहर्ट्ज·किमी | --- |
| 62.5/125µm | ≤3.5 डीबी / किमी | ≤1.2dB/किमी | --- | --- | ≥200 मेगाहर्ट्ज· किमी | ≥500मेगाहर्ट्ज·किमी | --- |
विवरण चित्र दिखाता है
एकल जैकेट ADSS फाइबर केबल
डबल जैकेट एडीएसएस फाइबर ऑप्टिक केबल

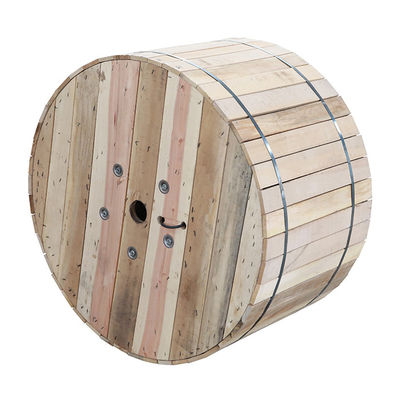

पैकिंग:
1. क्या आप फैक्ट्री डायरेक्ट हैं?
एक पेशेवर केबल निर्माता के रूप में, फाइबर ऑप्टिक केबल, एमपीओ ब्रेकआउट केबल, फाइबर ऑप्टिक पैच कॉर्ड में विशेष।
हमारे उत्पादों को मुख्य रूप से यूरोप, दक्षिण अमेरिका और कुछ अन्य देशों और क्षेत्रों में निर्यात किया जाता है।
2. आपका मुख्य उत्पाद क्या है?
आउटडोर फाइबर ऑप्टिक केबल इनडोर फाइबर ऑप्टिक केबल FTTH ड्रॉप केबल ADSS
इंडोर आर्मर्ड पैच कॉर्ड फाइबर केबल ऑप्टिकल पैच कॉर्ड Sc LC FC ST MTP MPO ऑप्टिकल पैच कॉर्ड
3. उत्पाद की गुणवत्ता की गारंटी अवधि?
फाइबर ऑप्टिक केबल के लिए 20 साल की गारंटी
4. क्या आपके पास कच्चे माल का प्रमाण पत्र है?
हम योग्य ISO9001 ROHS कच्चे माल के आपूर्तिकर्ताओं के साथ दीर्घकालिक संबंध सहयोग का निर्माण करते हैं
