ओवरहेड आउटडोर सिंगलजैकेट मल्टी कोर सिंगलमोड ADSS फाइबर ऑप्टिक केबल
ADSS विलोपन
गैर-धातु ADSS 6/12/24/48/96 कोर 100/200m स्पैन G652D फाइबर ऑप्टिक केबल ADSS
फाइबर, एक उच्च मॉड्यूलस प्लास्टिक से बने ढीले ट्यूब में स्थित होते हैं।ट्यूब पानी प्रतिरोधी भरने वाले यौगिक से भरे हुए हैं।
एक फाइबर प्रबलित प्लास्टिक (FRP) एक गैर-धातु शक्ति सदस्य के रूप में कोर के केंद्र में स्थित है।ट्यूब (और भराव) फंसे हुए हैं
एक कॉम्पैक्ट और सर्कुलर कोर में शक्ति सदस्य के चारों ओर।केबल कोर को पानी के प्रवेश से बचाने के लिए फिलिंग जेल से भरा जाता है।
केवलर यार्न ने केबल कोर को सुदृढ़ शक्ति सदस्य के रूप में घेर लिया, फिर केबल को पीई शीथ के साथ पूरा किया गया।
विशेषताएँ
संरचना और तकनीकी विनिर्देश
1.एडीएसएस सिंगल जैकेट
| फाइबर गिनती | संरचना | फाइबर प्रति ट्यूब |
हानि ट्यूब व्यास (एमएम) |
एफआरपी / पैड व्यास (मिमी) | बाहरी जैकेट की मोटाई (मिमी) | संदर्भ।आउटर व्यास (मिमी) |
संदर्भ।वज़न (किग्रा/किमी) |
|
| पीई जैकेट | एटी जैकेट | |||||||
| 4 | 1+6 | 4 | 1.9 | 2.0/2.0 | 1.7± 0.1 | 9.8 | 80 | 93 |
| 6 | 1+6 | 6 | 1.9 | 2.0/2.0 | 1.7 ± 0.1 | 9.8 | 80 | 93 |
| 8 | 1+6 | 4 | 1.9 | 2.0/2.0 | 1.7 ± 0.1 | 9.8 | 80 | 93 |
| 12 | 1+6 | 6 | 1.9 | 2.0/2.0 | 1.7 ± 0.1 | 9.8 | 80 | 93 |
| 24 | 1+6 | 6 | 2.0 | 2.0/2.0 | 1.7 ± 0.1 | 9.8 | 85 | 96 |
| 48 | 1+6 | 12 | 2.0 | 2.0/2.0 | 1.7 ± 0.1 | 10.0 | 88 | 99 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1.7 ± 0.1 | 10.5 | 98 | 109 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1.7 ± 0.1 | 12.0 | 122 | 136 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1.7 ± 0.1 | 15.2 | 176 | 189 |
टिप्स: उपरोक्त तालिका में सभी विनिर्देश अनुमानित डेटा हैं, अधिक विवरण विनिर्देशों के लिए,
कृपया हमारे सेलर्स से संपर्क करें।
2. एडीएसएस डबल जैकेट
| फाइबर गिनती | संरचना | फाइबर प्रति ट्यूब |
हानि ट्यूब व्यास (एमएम) |
एफआरपी / पैड व्यास (मिमी) | बाहरी जैकेट की मोटाई (मिमी) | संदर्भ।आउटर व्यास (मिमी) |
संदर्भ।वज़न (किग्रा/किमी) |
|
| पीई जैकेट | एटी जैकेट | |||||||
| 4 | 1+6 | 4 | 1.9 | 2.0/2.0 | 1.7 ± 0.1 | 12.0 | 125 | 135 |
| 6 | 1+6 | 6 | 1.9 | 2.0/2.0 | 1.7 ± 0.1 | 12.0 | 125 | 135 |
| 8 | 1+6 | 4 | 1.9 | 2.0/2.0 | 1.7 ± 0.1 | 12.0 | 125 | 135 |
| 12 | 1+6 | 6 | 1.9 | 2.0/2.0 | 1.7 ± 0.1 | 12.0 | 125 | 135 |
| 24 | 1+6 | 6 | 2.0 | 2.0/2.0 | 1.7 ± 0.1 | 12.0 | 128 | 138 |
| 48 | 1+6 | 12 | 2.0 | 2.0/2.0 | 1.7 ± 0.1 | 12.5 | 130 | 140 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1.7 ± 0.1 | 13.2 | 145 | 155 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1.7 ± 0.1 | 14.5 | 185 | 195 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1.7 ± 0.1 | 16.5 | 212 | 228 |
टिप्स: उपरोक्त तालिका में सभी विनिर्देश अनुमानित डेटा हैं, अधिक विवरण विनिर्देशों के लिए,
कृपया हमारे सेलर्स से संपर्क करें।
|
फाइबर प्रकार |
क्षीणन (+ 20 ℃) |
बैंडविड्थ |
ऑप्टिकल केबल कट-ऑफ वेवलेंथ |
||||
|---|---|---|---|---|---|---|---|
|
@ 850 एनएम |
@ 1300 एनएम |
@ 1310 एनएम |
@ 1550 एनएम |
@ 850 एनएम |
@ 1300 एनएम |
||
| जी.652 | --- | --- | ≤0.36dB/किमी | ≤0.22dB/किमी | --- | --- | ≤1260 एनएम |
| जी.655 | --- | --- | ≤0.40 डीबी / किमी | ≤0.23dB/किमी | --- | --- | ≤1450 एनएम |
| 50/125μm | ≤3.3 डीबी / किमी | ≤1.2dB/किमी | --- | --- | ≥500मेगाहर्ट्ज·किमी | ≥500मेगाहर्ट्ज·किमी | --- |
| 62.5/125µm | ≤3.5 डीबी / किमी | ≤1.2dB/किमी | --- | --- | ≥200 मेगाहर्ट्ज· किमी | ≥500मेगाहर्ट्ज·किमी | --- |
विवरण चित्र दिखाता है

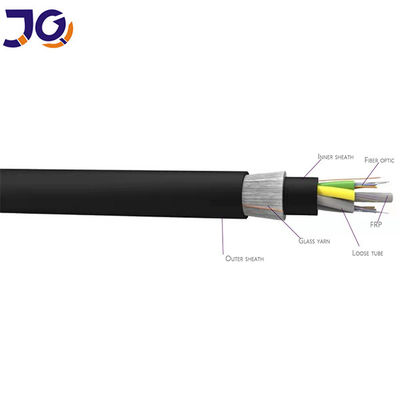

एकल जैकेट ADSS फाइबर केबल
डबल जैकेट एडीएसएस फाइबर ऑप्टिक केबल
हमें चुनने का कारण:
1. समय पर डिलीवरी
2. अनुकूलन
3. फैक्टरी आउटलेट
4. बड़े पैमाने पर उत्पादन लाइन के साथ बड़ी उत्पाद सूची
5. गुणवत्ता की गारंटी
6. उत्पाद वितरण में बहु-क्षेत्र, कुछ विकसित देशों सहित दर्जनों देश शामिल हैं।

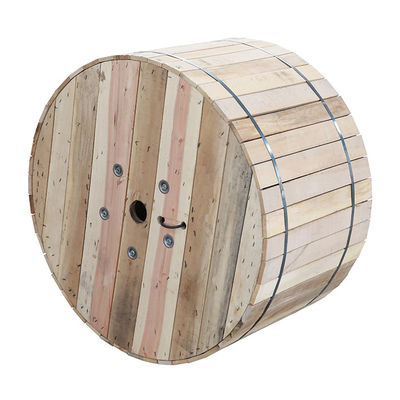

पैकिंग:
1. क्या आप फैक्ट्री डायरेक्ट हैं?
एक पेशेवर केबल निर्माता के रूप में, फाइबर ऑप्टिक केबल, एमपीओ ब्रेकआउट केबल, फाइबर ऑप्टिक पैच कॉर्ड में विशेष।
हमारे उत्पादों को मुख्य रूप से यूरोप, दक्षिण अमेरिका और कुछ अन्य देशों और क्षेत्रों में निर्यात किया जाता है।
2. आपका मुख्य उत्पाद क्या है?
आउटडोर फाइबर ऑप्टिक केबल इनडोर फाइबर ऑप्टिक केबल FTTH ड्रॉप केबल ADSS
इंडोर आर्मर्ड पैच कॉर्ड फाइबर केबल ऑप्टिकल पैच कॉर्ड Sc LC FC ST MTP MPO ऑप्टिकल पैच कॉर्ड
3. उत्पाद की गुणवत्ता की गारंटी अवधि?
फाइबर ऑप्टिक केबल के लिए 20 साल की गारंटी
4. क्या आपके पास कच्चे माल का प्रमाण पत्र है?
हम योग्य ISO9001 ROHS कच्चे माल के आपूर्तिकर्ताओं के साथ दीर्घकालिक संबंध सहयोग का निर्माण करते हैं
