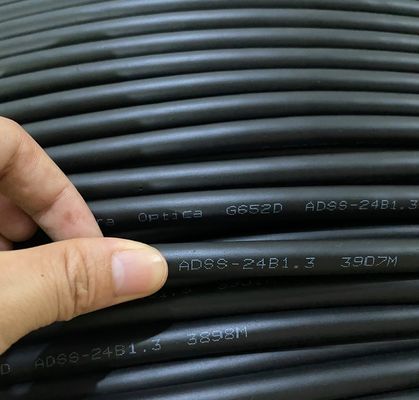

48 कोर ऑप्टिकल एरियल G652d फाइबर सेल्फ सपोर्टिंग आउटडोर फाइब्रा ऑप्टिका विज्ञापन

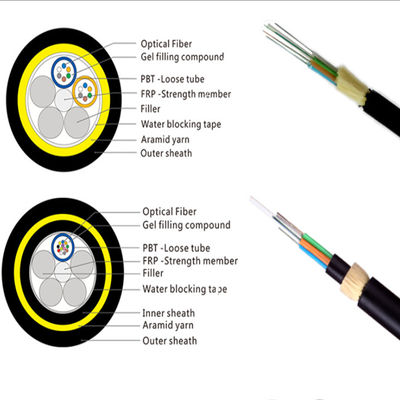

ADSS केबल ढीली ट्यूब फंसे संरचना है।ऑप्टिकल फाइबर 250µm है, ढीली ट्यूब उच्च मापांक प्लास्टिक से बनी होती है, जो जलरोधी यौगिक से भरी होती है।केबल कोर के केंद्र में एक एफआरपी ताकत सदस्य है, एक कॉम्पैक्ट और गोल केबल कोर बनाने के लिए ढीली ट्यूब (और भरने वाली रस्सी) को केंद्रीय सुदृढीकरण कोर के चारों ओर घुमाया जाता है, और केबल कोर में अंतर पानी से भर जाता है अवरोधक भराव।केबल के बाहरी हिस्से में एक पॉलीइथाइलीन (पीई) आंतरिक म्यान होता है, फिर मुड़ी हुई उच्च तन्यता ताकत वाली होती है, सबसे बाहरी इलेक्ट्रिक ट्रैकिंग (एटी) बाहरी म्यान होती है।
विशेषताएँ:
·अच्छा यांत्रिक और तापमान प्रदर्शन
उच्च शक्ति ढीली ट्यूब जो हाइड्रोलिसिस प्रतिरोधी है
· विशेष ट्यूब भरने वाला यौगिक फाइबर की एक महत्वपूर्ण सुरक्षा सुनिश्चित करता है
क्रश प्रतिरोध और लचीलापन
केबल जलरोधक सुनिश्चित करने के लिए निम्नलिखित उपाय किए जाते हैं:
केंद्रीय शक्ति सदस्य के रूप में सिंगल फाइबर प्रबलित प्लास्टिक
-लूज ट्यूब फिलिंग कंपाउंड
-100% केबल कोर भरना
-पीएसपी नमी-सबूत बढ़ाने वाला
-जल-अवरोधक सामग्री
ऑप्टिकल विशेषताएं:
| जी.652डी | 50/125μm | 62.5/125μm | ||
| क्षीणन (+20 ℃) | @850nm | ≤3.0dB/किमी | ≤3.0dB/किमी | |
| @ 1300 एनएम | ≤1.0dB/किमी | ≤1.0dB/किमी | ||
| @1310nm | ≤0.36dB/किमी | |||
| @ 1550 एनएम | 0.22dB/किमी | |||
| बैंडविड्थ (कक्षा ए) | @850nm | 500 मेगाहर्ट्ज · किमी | ≥200 मेगाहर्ट्ज · किमी | |
| @ 1300 एनएम | 1000 मेगाहर्ट्ज · किमी | 600 मेगाहर्ट्ज · किमी | ||
| संख्यात्मक छिद्र | 0.200 ± 0.015NA | 0.275 ± 0.15NA | ||
| केबल कट-ऑफ वेव लेंथ | ≤1260एनएम | |||
मानक:
ADSS केबल मानक YD/T 901-2001 के साथ-साथ IEC 60794-1 . का अनुपालन करती है
संरचना:
