जल प्रतिरोधी 48 कोर 500 मीटर स्पैन ओएफसी एडीएसएस फाइबर ऑप्टिक केबल
व्यक्ति से संपर्क करें : Philip
फ़ोन नंबर : +8613422342788
WhatsApp : +8613422342788
न्यूनतम आदेश मात्रा : | 1 किमी | पैकेजिंग विवरण : | लकड़ी के ड्रम/अनुकूलित |
---|---|---|---|
प्रसव के समय : | 2-4 दिन | भुगतान शर्तें : | वेस्टर्न यूनियन, मनीग्राम, टी/टी, एल/सी |
आपूर्ति की क्षमता : | प्रति माह 100 किमी |
उत्पत्ति के प्लेस: | चीन | ब्रांड नाम: | jiqian |
---|---|---|---|
प्रमाणन: | ISO9001 | मॉडल संख्या: | एडीएस |
विस्तार जानकारी |
|||
फाइबर प्रकार: | जी652डी | आवेदन पत्र: | एरियल / डक्ट |
---|---|---|---|
कंडक्टरों की संख्या: | 48 कोर 96 कोर 144कोर | संरचना: | फंसे ढीली ट्यूब |
परिचालन तापमान: | -40 ~ +60 सी | केंद्रीय शक्ति सदस्य: | एफआरपी |
अवधि: | 80मी 100मी 200मी 300मी | ||
हाई लाइट: | एडीएसएस फाइबर ऑप्टिक केबल 12 कोर,एंटी कृंतक एडीएसएस फाइबर ऑप्टिक केबल |
उत्पाद विवरण

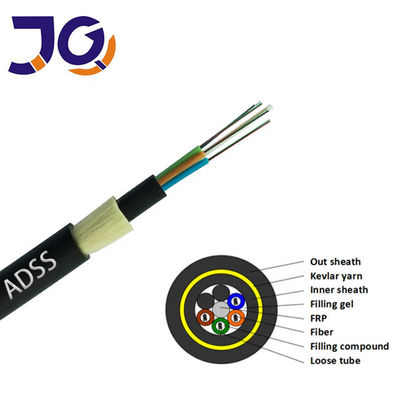

स्पैन 100 मीटर 12कोर आउटडोर एडीएसएस एंटी-कृंतक फाइब्रा ऑप्टिका केबल
ADSS (ऑल-डाइलेक्ट्रिक सेल्फ-सपोर्टिंग) केबल वितरण के साथ-साथ ट्रांसमिशन वातावरण में स्थापना के लिए आदर्श है, तब भी जब लाइव-लाइन इंस्टॉलेशन की आवश्यकता होती है।
विशेषताएँ:
1: बिजली बंद किए बिना स्थापित किया जा सकता है।
2: उत्कृष्ट एटी प्रदर्शन।एटी जैकेट के ऑपरेटिंग बिंदु पर अधिकतम आगमनात्मक 25kV तक पहुंच सकता है।
3: हल्के वजन और छोटे व्यास बर्फ और हवा के कारण भार और टावरों और 4: बैकप्रॉप पर भार को कम करते हैं।
5: बड़ी अवधि की लंबाई और सबसे बड़ी अवधि 200 मीटर से अधिक है।
6: अच्छा प्रदर्शन अक्सर ताकत और तापमान।
7: डिजाइन जीवन काल 30 वर्ष से अधिक है।
अनुप्रयोग:
हवाई
संरचना और तकनीकी विनिर्देश एडीएसएस-एसजे (50-150 एम):
संदर्भ।आउटर व्यास (मिमी) |
संदर्भ।वज़न (किलो/किमी) |
आरईसी।दैनिक मैक्स। (केएन) |
अधिकतम स्वीकार्य कार्य तनाव (केएन) |
टूटना ताकत (केएन) |
ताकत सदस्य सीएसए (मिमी2) |
का मापांक (केएन/मिमी2) |
तपिश विस्तार गुणक (x10- 6/कश्मीर) |
उपयुक्त अवधि (एनईएससी मानक, एम) |
||||
पीई जैकेट | एटी जैकेट | ए | बी | सी | डी | |||||||
1 1 | 110 | 120 | 1.0 | 2.5 | 8 | 3.0 | 6.6 | 2.1 | 120 | 80 | 100 | 80 |
11.5 | 115 | 125 | 1.5 | 4 | 10 | 4.5 | 7.3 | 1.8 | 180 | 120 | 150 | 120 |
12 | 120 | 130 | 2.5 | 6 | 15 | 7.5 | 8.3 | 1.5 | 250 | 150 | 290 | 150 |
संरचना और तकनीकी विनिर्देश ADSS-DJ(50-750M)
संदर्भ।आउटर व्यास (मिमी) |
संदर्भ।वज़न (किलो/किमी) |
आरईसी।दैनिक मैक्स। (केएन) |
अधिकतम स्वीकार्य कार्य तनाव (केएन) |
टूटना ताकत (केएन) |
ताकत सदस्य सीएसए (मिमी2) |
का मापांक (केएन/मिमी2) |
तपिश विस्तार गुणक (x10- 6/कश्मीर) |
उपयुक्त अवधि (एनईएससी मानक, एम) |
||||
पीई जैकेट | एटी जैकेट | ए | बी | सी | डी | |||||||
12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
13.0 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 | 230 | 150 | 200 | 150 |
13.3 | 137 | 148 | 3.0 | 8 | 20 | 10.35 | 9.45 | 1.3 | 300 | 200 | 290 | 200 |
13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 | 420 | 280 | 400 | 280 |
14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 | 480 | 320 | 460 | 320 |
14.9 | 171 | 185 | 6.75 | 18 | 45 | 22.0 | 16.4 | 0.6 | 570 | 380 | 550 | 380 |
15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18.0 | 0.3 | 670 | 460 | 650 | 460 |
15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0.1 | 750 | 530 | 750 | 510 |
नोट: तालिका में ADSS केबल का केवल एक भाग सूचीबद्ध है।अन्य स्पैन वाले ADSS केबलों को EFON से सीधे पूछताछ की जा सकती है।
तालिका में विनिर्देश इस शर्त पर दिए गए हैं कि ऊंचाई में कोई अंतर नहीं है और स्थापना शिथिलता 1% है।
फाइबर की संख्या 2 से 72 है। फाइबर की पहचान राष्ट्रीय मानक के अनुरूप है।
यह डेटाशीट केवल एक संदर्भ हो सकता है, लेकिन अनुबंध का पूरक नहीं।अधिक विस्तृत जानकारी के लिए कृपया हमारे बिक्री लोगों से संपर्क करें।
