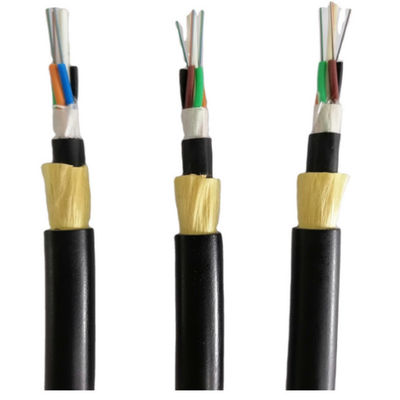

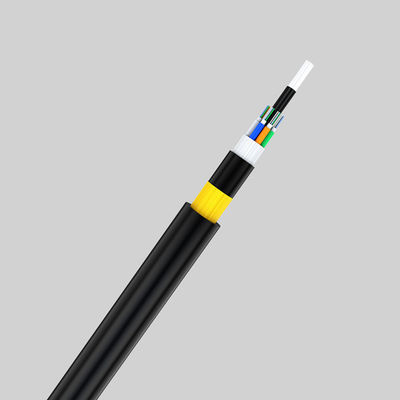

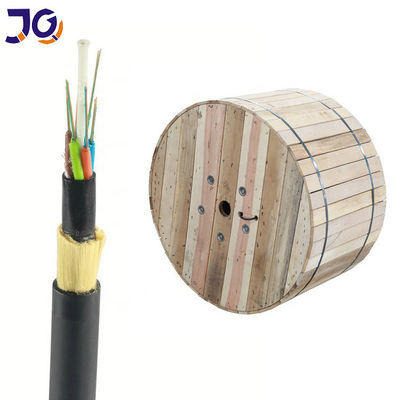

फाइबर ऑप्टिक वायर विज्ञापन 12 कोर 2km फाइबर ऑप्टिक फाइबर ऑप्टिकल g652d केबल रोल ड्रम
उत्पाद विवरण
विशेषताएं
बिजली बंद किए बिना स्थापित किया जा सकता है।
उत्कृष्ट एटी प्रदर्शन।एटी जैकेट के ऑपरेटिंग बिंदु पर अधिकतम आगमनात्मक 25kV तक पहुंच सकता है।
हल्के वजन और छोटे व्यास बर्फ और हवा के कारण भार और टावरों और बैकप्रॉप पर भार को कम करते हैं।
बड़ी अवधि की लंबाई और सबसे बड़ी अवधि 200 मीटर से अधिक है।
अच्छा प्रदर्शन अक्सर ताकत और तापमान।
डिजाइन जीवन काल 30 वर्ष से अधिक है।
केबल निर्माण के एकल जैकेट आयाम
|
फाइबर गिनती |
संरचना |
फाइबर प्रति ट्यूब |
ढीली ट्यूब व्यास (मिमी) |
सीएसएम व्यास/पैड व्यास (मिमी) |
बाहरी जैकेट की नाममात्र मोटाई (मिमी) |
केबल व्यास / ऊंचाई (मिमी) |
केबल वजन (किलो / किमी) |
| 4 | 1+6 | 4 | 1.9 ± 0.1 | 2.0/2.0 | 1.6 | 9.5 ± 0.2 | 80 |
| 6 | 1+6 | 6 | 2.0 ± 0.1 | 2.0/2.0 | 1.6 | 9.8 ± 0.2 | 80 |
| 8 | 1+6 | 4 | 1.9 ± 0.1 | 2.0/2.0 | 1.6 | 9.8 ± 0.2 | 80 |
| 12 | 1+6 | 6 | 2.1 ± 0.1 | 2.0/2.0 | 1.6 | 9.8 ± 0.2 | 80 |
| 24 | 1+6 | 6 | 2.1 ± 0.1 | 2.0/2.0 | 1.6 | 9.8 ± 0.2 | 80 |
| 36 | 1+6 | 12 | 2.2 ± 0.1 | 2.0/2.0 | 1.6 | 10.0 ± 0.2 | 85 |
| 48 | 1+6 | 12 | 2.2 ± 0.1 | 2.0/2.0 | 1.6 | 10.0 ± 0.2 | 85 |
| 72 | 1+6 | 12 | 2.2 ± 0.1 | 2.0/2.0 | 1.6 | 10.0 ± 0.3 | 85 |
| 96 | 1+8 | 12 | 2.2 ± 0.1 | 2.0/3.4 | 1.7 | 11.8 ± 0.3 | 123 |
| 144 | 1+12 | 12 | 2.2 ± 0.1 | 3.0/6.2 | 1.7 | 14.5 ± 0.3 | 175 |

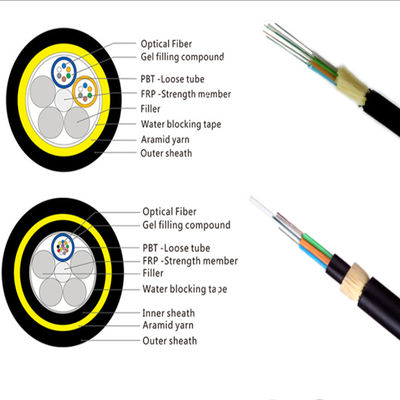

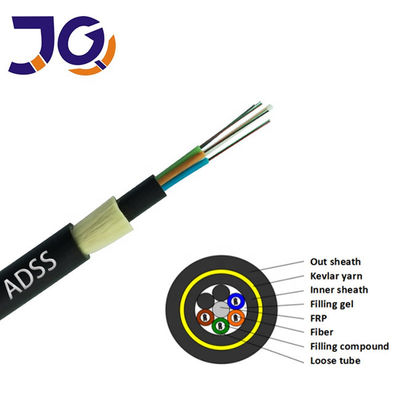

ADSS केबल ढीली ट्यूब फंसे हुए है।फाइबर, 250μm, उच्च मापांक प्लास्टिक से बनी एक ढीली ट्यूब में स्थित होते हैं।ट्यूब एक पानी प्रतिरोधी भरने वाले यौगिक से भरे हुए हैं।ट्यूब (और फिलर्स) एक एफआरपी (फाइबर प्रबलित प्लास्टिक) के चारों ओर एक गैर-धातु केंद्रीय शक्ति सदस्य के रूप में एक कॉम्पैक्ट और गोलाकार केबल कोर में फंसे हुए हैं।केबल कोर को फिलिंग कंपाउंड से भरने के बाद।यह पतली पीई (पॉलीइथिलीन) आंतरिक म्यान के साथ कवर किया गया है।आंतरिक म्यान पर स्ट्रेंथ सदस्य के रूप में अरिमिड यार्न की फंसे हुए परत को लागू करने के बाद, केबल को पीई या एटी (एंटी-ट्रैकिंग) बाहरी म्यान के साथ पूरा किया जाता है।
1. ढीली ट्यूब डिजाइन
सभी सामान्य फाइबर प्रकारों के साथ स्थिर प्रदर्शन और संगतता
2. स्वावलंबी
अरामिड यार्न या कांच के धागे के बजाय, कोई समर्थन या मैसेंजर तार की आवश्यकता नहीं है।
3.ट्रैक प्रतिरोधी और जैकेट उपलब्ध
10 केवी और 35 केवी बिजली लाइनों के लिए पॉलीथीन (पीई) का उपयोग कर सकते हैं, 110 केएन और 220 केएन पावर लाइन के लिए, जंग (एटी) बाहरी म्यान के प्रतिरोध से जरूरी है।
4. हवाई स्व-समर्थन स्थापना के लिए उपयुक्त
