विशेषताएं
1. बिजली बंद किए बिना स्थापित किया जा सकता है;
2. उत्कृष्ट एटी प्रदर्शन, एटी शीथ के ऑपरेटिंग बिंदु पर अधिकतम आगमनात्मक 25kV तक पहुंच सकता है;
3. हल्के वजन और छोटे व्यास बर्फ और हवा के कारण भार और टावरों और बैकप्रॉप पर भार को कम करते हैं;
4. बड़ी अवधि की लंबाई और सबसे बड़ी अवधि 1000 मीटर से अधिक है;
5. तन्य शक्ति और तापमान का अच्छा प्रदर्शन;
6. डिजाइन जीवन काल 30 वर्ष है।
फाइबर पैरामीटर
| मद | इकाई | विनिर्देश | |
| फाइबर प्रकार | जी.652डी | ||
|
मोड फ़ील्ड व्यास |
1310एनएम | मिमी | 9.2 ± 0.4 |
| 1550एनएम | मिमी | 10.4 ± 0.8 | |
| क्लैडिंग व्यास | मिमी | 125.0 ± 1 | |
| क्लैडिंग नॉन-सर्कुलरिटी | % | 1.0 | |
| कोर/क्लैडिंग सांद्रता त्रुटि | मिमी | 0.5 | |
| कोटिंग व्यास | मिमी | 245 ± 5 | |
| कोटिंग गैर-परिपत्रता | % | 6.0 | |
| कोटिंग/क्लैडिंग सांद्रता त्रुटि | मिमी | 12.0 | |
| केबल कट-ऑफ तरंगदैर्ध्य | एनएम | 1260 | |
|
क्षीणन गुणांक |
1310एनएम | डीबी/किमी | ≤0.36 |
| 1550एनएम | डीबी/किमी | 0.22 | |
| सबूत तनाव स्तर | केपीएसआइ | 100 | |
यांत्रिक और पर्यावरणीय विशेषताएं
|
प्रदर्शन पैरामीटर |
रेटेड तन्यता ताकत (आरटीएस) |
के.एन. |
4.5 |
| तनाव के उपयोग की अनुमति देता है (MAT) |
के.एन. |
2 | |
| औसत वार्षिक चल तनाव (ईडीएस) |
के.एन. |
1.8 |
|
| लिमिट रनिंग टेंशन (UES) |
के.एन. |
3.2 |
|
| थर्मल विस्तार गुणांक |
10-6 / ℃ |
1/℃ |
|
| यंग मापांक |
केएन/मिमी2 |
3.75 |
|
| संपीड़न शक्ति | बहुत देर तक | 1000N/100mm | |
| बहुत कम सम्य के अंतराल मे | 2000N/100mm | ||
| न्यूनतम झुकने त्रिज्या | दौड़ना | 115 मिमी | |
| बिछाना | 235 मिमी | ||
| बिछाना | -20~+60°C |
| लागू तापमान सीमा | परिवहन और संचालन | -40~+60°C | |
| यू लांग फाइबर ऑप्टिक केबल |
0.4-0.6% |
||
| जीवनभर | अधिकतम 25 वर्ष |
विशेषताएं:
कम क्षीणन और फैलाव, अधिक लंबाई का विशेष नियंत्रण अलग-अलग वातावरण में अच्छा संचरण प्रदर्शन सुनिश्चित करता है।
उत्कृष्ट यांत्रिक प्रदर्शन
अच्छा लचीलापन और झुकने का प्रदर्शन
छोटे बाहरी व्यास, हल्कापन और कॉम्पैक्ट निर्माण

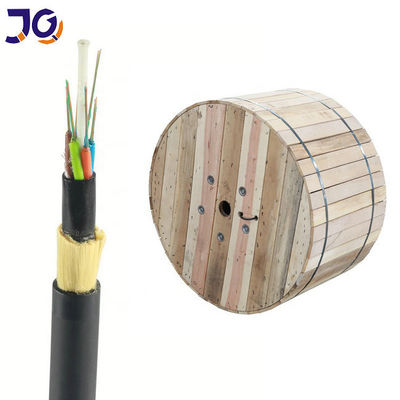

उत्पाद वर्णन

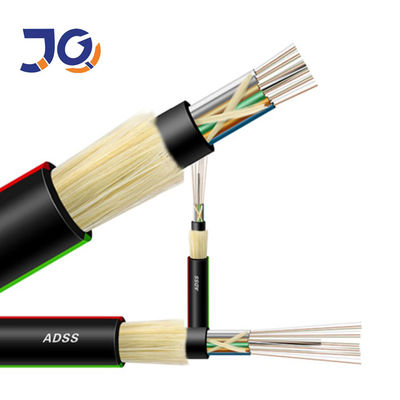

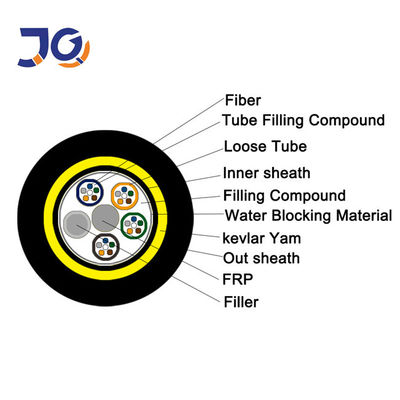

ADSS केबल ढीली ट्यूब फंसे हुए है।फाइबर, 250μm, उच्च मापांक प्लास्टिक से बनी एक ढीली ट्यूब में स्थित होते हैं।ट्यूब एक पानी प्रतिरोधी भरने वाले यौगिक से भरे हुए हैं।ट्यूब (और फिलर्स) एक FRP . के आसपास फंसे हुए हैं(फाइबर प्रबलित प्लास्टिक) एक गैर-धातु केंद्रीय शक्ति सदस्य के रूप में एक कॉम्पैक्ट और गोलाकार केबल कोर में।केबल कोर को फिलिंग कंपाउंड से भरने के बाद।यह पतली पीई (पॉलीइथिलीन) आंतरिक म्यान के साथ कवर किया गया है।स्ट्रेंथ सदस्य के रूप में आंतरिक म्यान पर अरिमिड यार्न की फंसे हुए परत को लागू करने के बाद,केबल पीई या एटी (एंटी-ट्रैकिंग) बाहरी म्यान के साथ पूरा हो गया है।
