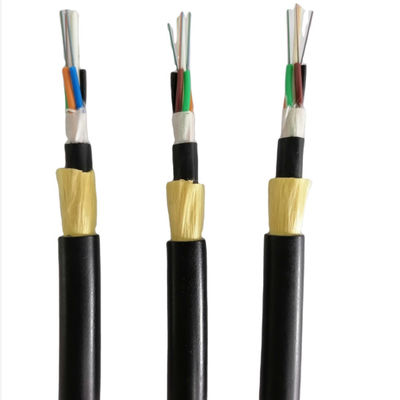

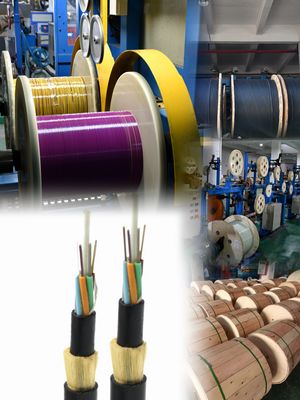

सभी डाइलेक्ट्रिक ओवरहेड डबल जैकेट एडीएसएस केल्वर यार्न फाइबर ऑप्टिक केबल

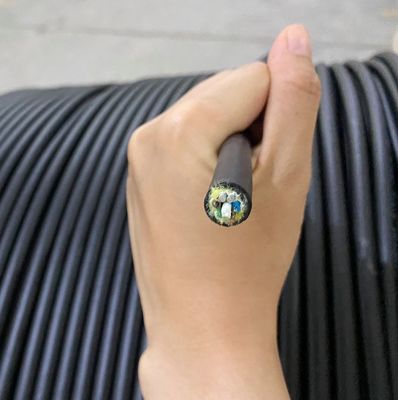

विवरण
ADSS केबल ढीली ट्यूब फंसे हुए है।फाइबर, 250μm, उच्च मापांक प्लास्टिक से बनी एक ढीली ट्यूब में स्थित होते हैं।ट्यूबों को पानी प्रतिरोधी भरने वाले यौगिक से भर दिया जाता है।ट्यूब (और फिलर्स) एक एफआरपी (फाइबर प्रबलित प्लास्टिक) के चारों ओर एक गैर-धातु केंद्रीय शक्ति सदस्य के रूप में एक कॉम्पैक्ट और गोलाकार केबल कोर में फंसे हुए हैं।केबल कोर को फिलिंग कंपाउंड से भरने के बाद।यह पतली पीई (पॉलीइथिलीन) आंतरिक म्यान के साथ कवर किया गया है।आंतरिक म्यान पर स्ट्रेंथ सदस्य के रूप में अरिमिड यार्न की फंसे हुए परत को लागू करने के बाद, केबल को पीई या एटी (एंटी-ट्रैकिंग) बाहरी म्यान के साथ पूरा किया जाता है।
विशेषताएं
क्रश प्रतिरोध और लचीलापन, केबल वॉटरटाइट सुनिश्चित करने के लिए निम्नलिखित उपाय किए जाते हैं:
100% केबल कोर फिलिंग, लूज ट्यूब फिलिंग कंपाउंड
अच्छा यांत्रिक और तापमान प्रदर्शन
उच्च शक्ति ढीली ट्यूब जो हाइड्रोलिसिस प्रतिरोधी है
विशेष ट्यूब भरने वाला यौगिक फाइबर की एक महत्वपूर्ण सुरक्षा सुनिश्चित करता है
केंद्रीय शक्ति सदस्य के रूप में एकल फाइबर प्रबलित प्लास्टिक
आवेदन
हवाई बिछाने की विधि के लिए उपयुक्त
भंडारण / ऑपरेटिंग तापमान: -40 ℃ ~ + 70 ℃
ऑप्टिकल अभिलक्षण
| आइटम | इकाई | विनिर्देश | |
| जी652डी | |||
| मोड फ़ील्ड व्यास | 1310एनएम | उम | 9.2±0.4 |
| 1550एनएम | उम | 10.4±0.5 | |
| क्लैडिंग व्यास | उम | 124.8±0.7 | |
| क्लैडिंग नॉन-सर्कुलरिटी | % | मैं0.7 | |
| कोर-क्लैडिंग एकाग्रता त्रुटि | उम | मैं0.5 | |
| कोटिंग व्यास | उम | 245±5 | |
| कोटिंग गैर-परिपत्रता | % | मैं6.0 | |
| क्लैडिंग-कोटिंग एकाग्रता त्रुटि | उम | मैं12 | |
| केबल कटऑफ तरंग दैर्ध्य | एनएम | एसीसी≤1260 | |
| क्षीणन (अधिकतम) | 1310एनएम | डीबी/किमी | मैं0.36 |
| 1550एनएम | डीबीकेएम | मैं0.22 | |
तकनीकी डाटा
|
अवधि: 100m |
110kv . से कम |
24कोर |
|
संरचनात्मक पैरामीटर |
केंद्रीय शक्ति घटक: एफआरपी |
व्यास: 1.5 मिमी |
|
ढीली ट्यूब (जेली भरा हुआ) |
बाहरी व्यास: 1.8 मिमी |
|
|
आंतरिक म्यान पीई |
मोटाई: 0.9 मिमी |
|
|
बाहरी म्यान पीई |
मोटाई: 1.8 मिमी |
|
|
तकनीकी पैरामीटर |
केबल का बाहरी व्यास |
10.0 मिमी |
|
केबल क्रॉस-अनुभागीय क्षेत्र |
95.03 मिमी2 |
|
|
फाइबर मॉडल |
जी.652डी |
|
|
केबल का वजन |
85 किग्रा/किमी |
|
|
रेटेड तन्यता ताकत (आरटीएस) |
10 घुटने |
|
|
न्यूनतम अनुमत तनाव (MAT) |
4kn |
|
|
एड्स |
3.2kn |
|
|
यंग मापांक |
7.8 kn/mm2 |
|
|
ताप विस्तार प्रसार गुणांक |
1.810-6/डिग्री सेल्सियस |
|
|
क्रॉस प्रतिरोध |
लंबी अवधि: 1100 एन / 100 मिमी |
|
|
अल्पावधि: 2200 एन / 100 मिमी |
||
|
अनुमति तुला त्रिज्या |
लंबी अवधि (चलते समय) 220 मिमी |
|
|
लघु अवधि (बिछाते समय) 360 मिमी |
4-144 कोर एडीएसएस फाइबर ऑप्टिक केबल
|
रेशा गिनती |
संरचना |
रेशे प्रति ट्यूब |
ढीली ट्यूब व्यास (मिमी) |
सीएसएम व्यास /पैड व्यास (मिमी) |
नाममात्र की मोटाई बाहरी जैकेट (मिमी) |
केबल व्यास (मिमी) |
केबल वज़न (किलो/किमी) |
| 4 | 1+6 | 4 | 2.0 ± 0.1 | 2.3/2.3 | 1.7 | 10.5 ± 0.5 | 81 |
| 6 | 1+6 | 6 | 2.0 ± 0.1 | 2.3/2.3 | 1.7 | 10.5 ± 0.5 | 81 |
| 8 | 1+6 | 4 | 2.0 ± 0.1 | 2.3/2.3 | 1.7 | 10.5 ± 0.5 | 82 |
| 12 | 1+6 | 6 | 2.0 ± 0.1 | 2.3/2.3 | 1.7 | 10.5 ± 0.5 | 82 |
| 24 | 1+6 | 6 | 2.0 ± 0.1 | 2.3/2.3 | 1.7 | 10.5 ± 0.5 | 83 |
| 36 | 1+6 | 6 | 2.0 ± 0.1 | 2.3/2.3 | 1.7 | 10.5 ± 0.5 | 84 |
| 48 | 1+6 | 12 | 2.2 ± 0.1 | 2.6/2.6 | 1.7 | 11.1 ± 0.5 | 93 |
| 72 | 1+6 | 12 | 2.2 ± 0.1 | 2.6/2.6 | 1.7 | 11.1 ± 0.5 | 95 |
| 96 | 1+8 | 12 | 2.2 ± 0.1 | 3.0/3.9 | 1.7 | 12.5 ± 0.5 | 122 |
| 144 | 1+12 | 12 | 2.2 ± 0.1 | 3.5/6.4 | 1.7 | 15.5 ± 0.5 | 185 |
