जल प्रतिरोधी 48 कोर 500 मीटर स्पैन ओएफसी एडीएसएस फाइबर ऑप्टिक केबल
व्यक्ति से संपर्क करें : Philip
फ़ोन नंबर : +8613422342788
WhatsApp : +8613422342788
| न्यूनतम आदेश मात्रा : | 1 किमी | पैकेजिंग विवरण : | लकड़ी का ड्रम |
|---|---|---|---|
| प्रसव के समय : | 5-8 कार्य दिवस | भुगतान शर्तें : | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता : | प्रति माह 4500 किमी |
| उत्पत्ति के प्लेस: | गुआंगज़ौ | ब्रांड नाम: | JQ/OEM |
|---|---|---|---|
| प्रमाणन: | ISO9001 ROHS CE-EMC FCC SDOC | मॉडल संख्या: | ADSS-48B1 |
|
विस्तार जानकारी |
|||
| फाइबर प्रकार: | YOFC या फाइबरहोम अनुरोध के रूप में | फाइबर गिनती: | 4-144 कोर |
|---|---|---|---|
| रंग: | काला, अनुकूलित | लंबाई: | अनुकूलित लंबाई |
| जैकेट सामग्री: | पीई या एटी | नाम: | ADSS ऑप्टिकल फाइबर केबल |
| ताकत सदस्य: | एफआरपी केंद्रीय शक्ति सदस्य | परिचालन तापमान: | -40 ~ +60 सी |
| अवधि: | 50/100/200/300/400m | इंस्टालेशन: | स्वावलंबी एरियल |
| हाई लाइट: | 144 कोर सभी डाइलेक्ट्रिक एडीएसएस केबल,एफआरपी सभी डाइलेक्ट्रिक एडीएसएस केबल,एफआरपी ताकत विज्ञापन ओएफसी केबल |
||
उत्पाद विवरण

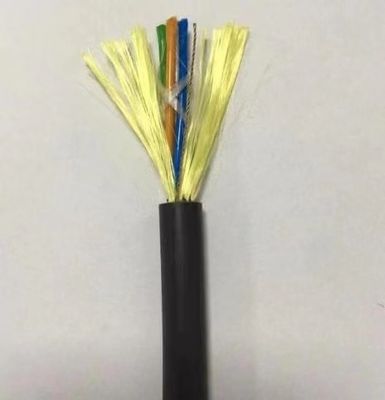

पीई जैकेट सेल्फ-सपोर्टिंग एरियल केबल के साथ सभी डाइलेक्ट्रिक एडीएसएस फाइबर केबल स्पैन 100 एम
उत्पाद वर्णन

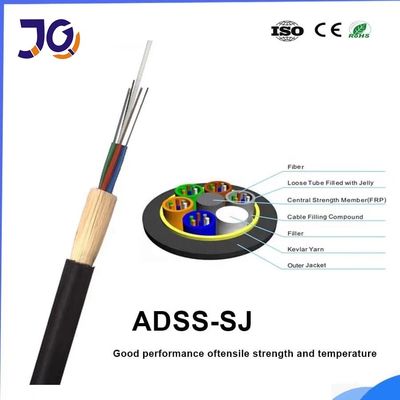

ADSS केबल गैर-धातु सामग्री से बना है और एरियल पावर ट्रांसमिशन लाइन के साथ स्वावलंबी है।तनाव प्रतिरोध सामग्री उच्च लोच मॉड्यूल के साथ aramid यार्न है।और अनुकूलन संरचना केबल के वजन और उसके यांत्रिक और भौतिक गुणों को उचित रूप से तैनात कर सकती है और टावर पर भार को कम कर सकती है।ढीली ट्यूब निर्माण, ट्यूब जेली भरी हुई, तत्व (ट्यूब और फिलर रॉड) और गैर-धातु केंद्रीय ताकत सदस्य के चारों ओर पानी अवरुद्ध यार्न, केबल कोर को बांधने के लिए उपयोग किए जाने वाले पॉलिएस्टर यार्न, केबल कोर के चारों ओर लंबे समय तक लपेटे गए पानी अवरोधक टेप, थेनारामिड यार्न प्रबलित और पीई बाहरी चादर।
विशेषताएं
इष्टतम केबल संरचना, उच्च फाइबर घनत्व।
सटीक फाइबर लंबाई संतुलन, स्थिर प्रदर्शन सुनिश्चित करें।
जल अवरोध, कम कार्बन और पर्यावरण के अनुकूल के लिए केबल कोर में कोई जेल नहीं।
म्यान में संरचना नवाचार, उड़ाने के प्रदर्शन को बढ़ाना।
प्रदर्शन के लिए सिद्ध ढीली ट्यूब डिजाइन
छोटे व्यास, हल्के और कम घर्षण म्यान डिजाइन
उत्कृष्ट उड़ाने की लंबाई और तेज, सुरक्षित और लागत प्रभावी स्थापना
उत्कृष्ट जल अवरोधन प्रदर्शन और आसान संचालन के लिए ड्रायकोर डिज़ाइन
एसजेड स्ट्रैंडिंग डिज़ाइन आसान मध्य-अवधि पहुंच की अनुमति देता है और फाइबर को स्थापना और पर्यावरणीय कठोरता से अलग करता है
आवश्यक होने पर आसान स्थापना और निष्कासन
नमूने
आवेदन
हवाई बिछाने की विधि के लिए उपयुक्त
भंडारण / ऑपरेटिंग तापमान: -40 ℃ ~ + 70 ℃
ऑप्टिकल अभिलक्षण
| आइटम | इकाई | विनिर्देश | |
| जी652डी | |||
| मोड फ़ील्ड व्यास | 1310एनएम | उम | 9.2±0.4 |
| 1550एनएम | उम | 10.4±0.5 | |
| क्लैडिंग व्यास | उम | 124.8±0.7 | |
| क्लैडिंग नॉन-सर्कुलरिटी | % | मैं0.7 | |
| कोर-क्लैडिंग एकाग्रता त्रुटि | उम | मैं0.5 | |
| कोटिंग व्यास | उम | 245±5 | |
| कोटिंग गैर-परिपत्रता | % | मैं6.0 | |
| क्लैडिंग-कोटिंग एकाग्रता त्रुटि | उम | मैं12 | |
| केबल कटऑफ तरंग दैर्ध्य | एनएम | एसीसी≤1260 | |
| क्षीणन (अधिकतम) | 1310एनएम | डीबी/किमी | मैं0.36 |
| 1550एनएम | डीबीकेएम | मैं0.22 | |
तकनीकी डाटा
|
अवधि: 100m |
110kv . से कम |
48कोर |
|
संरचनात्मक पैरामीटर |
केंद्रीय शक्ति घटक: एफआरपी |
व्यास: 1.5 मिमी |
|
ढीली ट्यूब (जेली भरा हुआ) |
बाहरी व्यास: 1.8 मिमी |
|
|
आंतरिक म्यान पीई |
मोटाई: 0.9 मिमी |
|
|
बाहरी म्यान पीई |
मोटाई: 1.8 मिमी |
|
|
तकनीकी पैरामीटर |
केबल का बाहरी व्यास |
10.0 मिमी |
|
केबल क्रॉस-अनुभागीय क्षेत्र |
95.03 मिमी2 |
|
|
फाइबर मॉडल |
जी.652डी |
|
|
केबल का वजन |
85 किग्रा/किमी |
|
|
रेटेड तन्यता ताकत (आरटीएस) |
10 घुटने |
|
|
न्यूनतम अनुमत तनाव (MAT) |
4kn |
|
|
एड्स |
3.2kn |
|
|
यंग मापांक |
7.8 kn/mm2 |
|
|
ताप विस्तार प्रसार गुणांक |
1.810-6/डिग्री सेल्सियस |
|
|
क्रॉस प्रतिरोध |
लंबी अवधि: 1100 एन / 100 मिमी |
|
|
अल्पावधि: 2200 एन / 100 मिमी |
||
|
अनुमति तुला त्रिज्या |
लंबी अवधि (चलते समय) 220 मिमी |
|
|
लघु अवधि (बिछाते समय) 360 मिमी |
4-144 कोर एडीएसएस फाइबर ऑप्टिक केबल
|
रेशा गिनती |
संरचना |
रेशे प्रति ट्यूब |
ढीली ट्यूब व्यास (मिमी) |
सीएसएम व्यास /पैड व्यास (मिमी) |
नाममात्र की मोटाई बाहरी जैकेट (मिमी) |
केबल व्यास (मिमी) |
केबल वज़न (किलो/किमी) |
| 4 | 1+6 | 4 | 2.0 ± 0.1 | 2.3/2.3 | 1.7 | 10.5 ± 0.5 | 81 |
| 6 | 1+6 | 6 | 2.0 ± 0.1 | 2.3/2.3 | 1.7 | 10.5 ± 0.5 | 81 |
| 8 | 1+6 | 4 | 2.0 ± 0.1 | 2.3/2.3 | 1.7 | 10.5 ± 0.5 | 82 |
| 12 | 1+6 | 6 | 2.0 ± 0.1 | 2.3/2.3 | 1.7 | 10.5 ± 0.5 | 82 |
| 24 | 1+6 | 6 | 2.0 ± 0.1 | 2.3/2.3 | 1.7 | 10.5 ± 0.5 | 83 |
| 36 | 1+6 | 6 | 2.0 ± 0.1 | 2.3/2.3 | 1.7 | 10.5 ± 0.5 | 84 |
| 48 | 1+6 | 12 | 2.2 ± 0.1 | 2.6/2.6 | 1.7 | 11.1 ± 0.5 | 93 |
| 72 | 1+6 | 12 | 2.2 ± 0.1 | 2.6/2.6 | 1.7 | 11.1 ± 0.5 | 95 |
| 96 | 1+8 | 12 | 2.2 ± 0.1 | 3.0/3.9 | 1.7 | 12.5 ± 0.5 | 122 |
| 144 | 1+12 | 12 | 2.2 ± 0.1 | 3.5/6.4 | 1.7 | 15.5 ± 0.5 | 185 |
पैकेज विवरण
