24 कोर ADSS फाइबर ऑप्टिक केबल 100m 200m 300m 400m 500m स्पैन
एडीएसएस विशिष्टता
|
केबल संरचना |
नाम | ADSS-48B1-PE-100 |
|
एफआरपी केंद्र मजबूत सदस्य |
2.0 मिमी | |
|
फाइबर भरने वाला यौगिक |
२.२ ± ०.१ मिमी | |
|
पीई बाहर मोटाई |
1.8 ± 0.2 मिमी | |
|
केबल व्यास |
10.0 ± 0.3 मिमी | |
| केबल वजन | 85 ± 10% किग्रा / किमी | |
| ढीली ट्यूब नंबर | 4फो | |
|
ट्यूब की फाइबर गिनती |
12फाइबर | |
|
ढीली ट्यूब रंग |
नीला, नारंगी, हरा, भूरा,
|
|
|
ऑप्टिकल फाइबर रंग |
नीला, नारंगी, हरा, भूरा, ग्रे, प्राकृतिक, लाल, काला, पीला, बैंगनी, गुलाबी, एक्वा। |
उत्पाद वर्णन

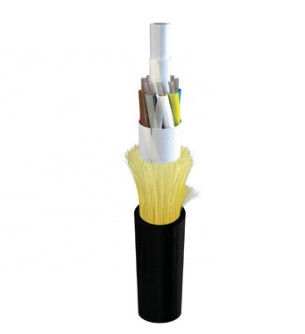

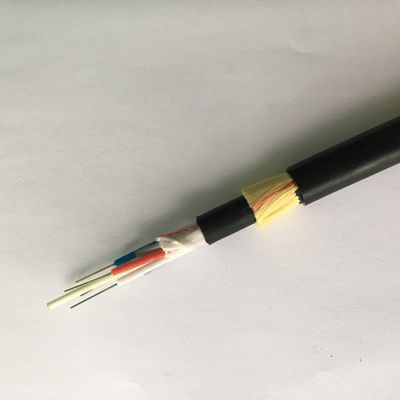

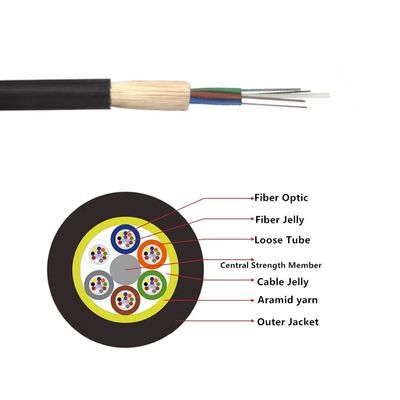

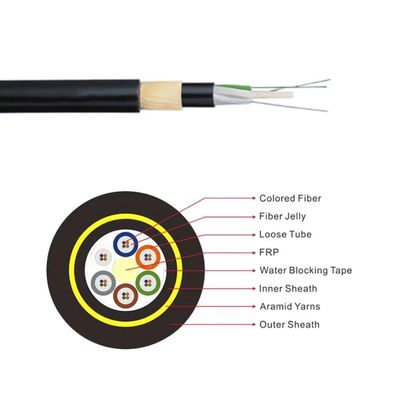

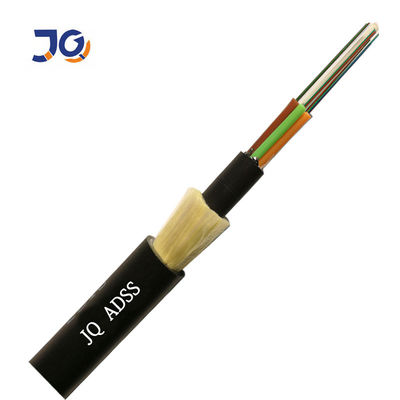

एडीएसएस केबलढीली ट्यूब फंसी हुई है।फाइबर, 250μm, उच्च मापांक प्लास्टिक से बनी एक ढीली ट्यूब में स्थित होते हैं।ट्यूबों को पानी प्रतिरोधी भरने वाले यौगिक से भर दिया जाता है।ट्यूब (और फिलर्स) एक एफआरपी (फाइबर प्रबलित प्लास्टिक) के चारों ओर एक गैर-धातु केंद्रीय शक्ति सदस्य के रूप में एक कॉम्पैक्ट और गोलाकार केबल कोर में फंसे हुए हैं।केबल कोर को फिलिंग कंपाउंड से भरने के बाद।यह पतली पीई (पॉलीइथिलीन) आंतरिक म्यान के साथ कवर किया गया है।आंतरिक म्यान पर स्ट्रेंथ सदस्य के रूप में अरिमिड यार्न की फंसे हुए परत को लागू करने के बाद, केबल को पीई या एटी (एंटी-ट्रैकिंग) बाहरी म्यान के साथ पूरा किया जाता है।
विशेषताएं
क्रश प्रतिरोध और लचीलापन, केबल वॉटरटाइट सुनिश्चित करने के लिए निम्नलिखित उपाय किए जाते हैं:
100% केबल कोर फिलिंग, लूज ट्यूब फिलिंग कंपाउंड
अच्छा यांत्रिक और तापमान प्रदर्शन
उच्च शक्ति ढीली ट्यूब जो हाइड्रोलिसिस प्रतिरोधी है
विशेष ट्यूब भरने वाला यौगिक फाइबर की एक महत्वपूर्ण सुरक्षा सुनिश्चित करता है
केंद्रीय शक्ति सदस्य के रूप में एकल फाइबर प्रबलित प्लास्टिक
आवेदन
हवाई बिछाने की विधि के लिए उपयुक्त
भंडारण / ऑपरेटिंग तापमान: -40 ℃ ~ + 70 ℃
ऑप्टिकल अभिलक्षण
| आइटम | इकाई | विनिर्देश | |
| जी652डी | |||
| मोड फ़ील्ड व्यास | १३१०एनएम | उम | 9.2±0.4 |
| १५५०एनएम | उम | 10.4±0.5 | |
| क्लैडिंग व्यास | उम | 124.8±0.7 | |
| क्लैडिंग नॉन-सर्कुलरिटी | % | मैं0.7 | |
| कोर-क्लैडिंग एकाग्रता त्रुटि | उम | मैं0.5 | |
| कोटिंग व्यास | उम | 245±5 | |
| कोटिंग गैर-परिपत्रता | % | मैं6.0 | |
| क्लैडिंग-कोटिंग एकाग्रता त्रुटि | उम | मैं12 | |
| केबल कटऑफ तरंगदैर्ध्य | एनएम | एसीसी≤1260 | |
| क्षीणन (अधिकतम) | १३१०एनएम | डीबी/किमी | मैं0.36 |
| १५५०एनएम | डीबीकेएम | मैं0.22 | |
4-144 कोर एडीएसएस फाइबर ऑप्टिक केबल
|
रेशा गिनती |
संरचना |
रेशे प्रति ट्यूब |
ढीली ट्यूब व्यास (मिमी) |
सीएसएम व्यास /पैड व्यास (मिमी) |
नाममात्र की मोटाई बाहरी जैकेट (मिमी) |
केबल व्यास (मिमी) |
केबल वज़न (किलो/किमी) |
| 4 | 1+6 | 4 | 2.0 ± 0.1 | 2.3/2.3 | १.७ | 10.5 ± 0.5 | ८१ |
| 6 | 1+6 | 6 | 2.0 ± 0.1 | 2.3/2.3 | १.७ | 10.5 ± 0.5 | ८१ |
| 8 | 1+6 | 4 | 2.0 ± 0.1 | 2.3/2.3 | १.७ | 10.5 ± 0.5 | 82 |
| 12 | 1+6 | 6 | 2.0 ± 0.1 | 2.3/2.3 | १.७ | 10.5 ± 0.5 | 82 |
| 24 | 1+6 | 6 | 2.0 ± 0.1 | 2.3/2.3 | १.७ | 10.5 ± 0.5 | 83 |
| 36 | 1+6 | 6 | 2.0 ± 0.1 | 2.3/2.3 | १.७ | 10.5 ± 0.5 | ८४ |
| 48 | 1+6 | 12 | २.२ ± ०.१ | 2.6/2.6 | १.७ | 11.1 ± 0.5 | ९३ |
| 72 | 1+6 | 12 | २.२ ± ०.१ | 2.6/2.6 | १.७ | 11.1 ± 0.5 | 95 |
| ९६ | 1+8 | 12 | २.२ ± ०.१ | 3.0/3.9 | १.७ | 12.5 ± 0.5 | 122 |
| 144 | 1+12 | 12 | २.२ ± ०.१ | 3.5/6.4 | १.७ | 15.5 ± 0.5 | १८५ |
