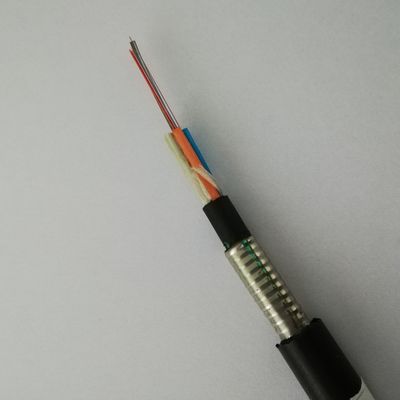

GYTA53 फाइबर ऑप्टिक केबल 48 96 कोर एल्यूमीनियम बख्तरबंद प्रत्यक्ष दफन नलिका
व्यक्ति से संपर्क करें : JQ CABLE
फ़ोन नंबर : +8618122383351
WhatsApp : +8618122383351
न्यूनतम आदेश मात्रा : | 1000M | पैकेजिंग विवरण : | लकड़ी का ढोल |
---|---|---|---|
प्रसव के समय : | 2-4day | भुगतान शर्तें : | वेस्टर्न यूनियन, मनीग्राम, टी / टी, एल / सी |
आपूर्ति की क्षमता : | 100 किमी प्रति 2 दिन |
उत्पत्ति के प्लेस: | चीन | ब्रांड नाम: | JQ/OEM |
---|---|---|---|
प्रमाणन: | ISO9001 ROHS CE-EMC FCC SDOC | मॉडल संख्या: | GYFTY53 |
विस्तार जानकारी |
|||
फाइबर प्रकार: | G657A1 / ए 2 / G652D / G657A1 / G657A2 | OEM: | उपलब्ध |
---|---|---|---|
आवेदन: | प्रत्यक्ष दफन | कंडक्टरों की संख्या: | 48 96 72 96 |
संरचना: | फंसे लूज ट्यूब | परिचालन तापमान: | -40 ~ +60 सी |
केबल व्यास:: | 9.6mm | ||
प्रमुखता देना: | GYTY53 प्रत्यक्ष दफन फाइबर ऑप्टिक केबल,एसडीओसी प्रत्यक्ष दफन फाइबर ऑप्टिक केबल,9.6 मिमी ऑप्टिकल फाइबर भूमिगत केबल |
उत्पाद विवरण
टीवह अंडरग्राउंड डायरेक्ट बरीड फाइबर ऑप्टिक केबल GYFTY53 को आज के सबसे अधिक मांग वाले इंस्टॉलेशन के लिए आवश्यक लचीलेपन और बहुमुखी प्रतिभा के साथ उच्च फाइबर काउंट प्रदान करने के लिए डिज़ाइन किया गया है, जिसमें डायरेक्ट दफन भी शामिल है।फाइबर के साथ 288 और एसजेड स्ट्रैंड डिजाइन तक मायने रखता है।
· अच्छा यांत्रिक और तापमान प्रदर्शन
· उच्च शक्ति वाली लूज ट्यूब जो हाइड्रोलिसिस प्रतिरोधी है
· विशेष ट्यूब फिलिंग कंपाउंड फाइबर की एक महत्वपूर्ण सुरक्षा सुनिश्चित करता है
क्रश प्रतिरोध और लचीलापन
केबल को जलरोधक सुनिश्चित करने के लिए निम्नलिखित उपाय किए जाते हैं:
- स्टील के तार को केंद्रीय शक्ति सदस्य के रूप में इस्तेमाल किया जाता है
- ढीली ट्यूब फिलिंग कंपाउंड
- 100% केबल कोर फिलिंग- एपीएल नमी अवरोध
- पीएसपी नमी-सबूत जल-अवरोधक सामग्री को बढ़ाता हैGYTY53 केबल मानक YD/T 901-2001 के साथ-साथ IEC 60794 का अनुपालन करती है
-40 ℃ से + 70 ℃
आवेदन
भूमिगत प्रत्यक्ष अंत्येष्टि
केबल प्रदर्शन

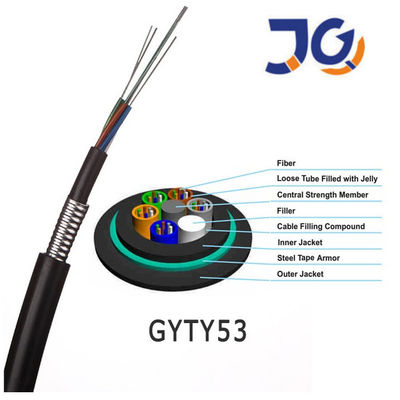

मद | मापदंडों | |
ढीली ट्यूब |
सामग्री | पीबीटी |
रंग | सभी रंग प्रदर्शित करते हैं | |
भरनेवाला | सामग्री | पी.ई |
रंग | काला | |
सीएसएम | सामग्री | स्टील के तार |
भीतरी जैकेट | सामग्री | एमडीपीई |
रंग | काला | |
बाहरी बख्तरबंद | सामग्री | प्लास्टिक लेपित इस्पात पट्टी |
बाहरी जैकेट | सामग्री | एमडीपीई |
रंग | काला | |
न्यूनतम।झुकने त्रिज्या | स्थिर | 12.5 गुना केबल व्यास |
गतिशील | 25 गुना केबल व्यास | |
बार-बार झुकना |
लोड: 150N; चक्रों की संख्या: 30 कोई स्पष्ट जोड़ क्षीणन नहीं, कोई फाइबर ब्रेक नहीं और कोई केबल क्षति नहीं। |
|
तन्यता प्रदर्शन | लघु अवधि | 1500N |
चूर - चूर करना | लघु अवधि | 3000N/100mm |
टोशन | लोड: 150N;चक्रों की संख्या:10;मोड़ कोण: ± 180 डिग्री कोई स्पष्ट जोड़ क्षीणन नहीं, कोई फाइबर ब्रेक नहीं और कोई केबल क्षति नहीं। |
केबल निर्माण के आयाम
फाइबर गिनती |
संरचना | फाइबर प्रति ट्यूब |
ढीली ट्यूब व्यास (मिमी) |
व्यास/पैड व्यास (मिमी) |
की मोटाई भीतरी जैकेट (मिमी) |
की मोटाई बाहरी जैकेट (मिमी) |
केबल व्यास (मिमी) |
केबल वजन (किलो/किमी) |
12 | 1+6 | 6 | १.८ ± ०.१ | 2.2 / 2.2 | 0.9 ± 0.1 | 1.6 ± 0.1 | १२.४ ± ०.५ | १३८ |
24 | 1+6 | 6 | १.८ ± ०.१ | 2.2 / 2.2 | 0.9 ± 0.1 | 1.6 ± 0.1 | १२.४ ± ०.५ | 140 |
48 | 1+6 | 12 | 2.0 ± 0.1 | 2.3 / 2.3 | 0.9 ± 0.1 | 1.6 ± 0.1 | 12.9 ± 0.5 | १५२ |
९६ | 1+8 | 12 | 2.0 ± 0.1 | 2.6/3.5 | 0.9 ± 0.1 | 1.6 ± 0.1 | १४.१ ± ०.५ | १८२ |
144 | 1+12 | 12 | 2.0 ± 0.1 | 3.0 /6.3 | 0.9 ± 0.1 | 1.6 ± 0.1 | 16.9 ± 0.5 |
256 |
