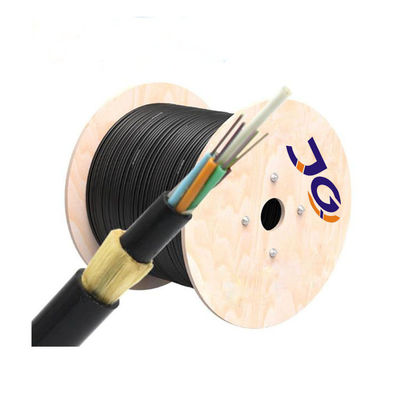

ADSS लूज ट्यूब ऑप्टिकल केबल्स डुअल जैकेट ट्रांसमिशन स्पैन 490 m - 950 m950

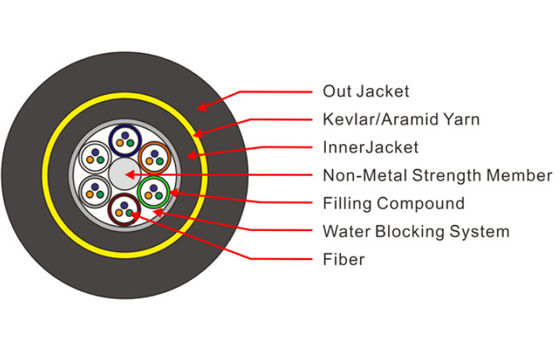

ADSS-48B1-PE-100 क्रॉस सेक्शन
|
केबल संरचना |
उत्पाद का नाम | ADSS-48B1-PE-100 |
|
केंद्र ने कोर एफआरपी को मजबूत किया |
2.0 मिमी | |
|
ढीली ट्यूब (जेल भरना) |
२.२ ± ०.१ मिमी | |
|
बाहरी मोटाई पीई |
1.8 ± 0.2 मिमी | |
|
केबल व्यास |
10.0 ± 0.3 मिमी | |
|
केबल वजन |
85 ± 10% किग्रा / किमी | |
|
ढीली ट्यूब (पीसी) |
4 | |
|
प्रत्येक ट्यूब में फाइबर होते हैं |
१२कोर | |
|
ढीली ट्यूब रंग |
नीला, नारंगी, हरा, भूरा,
|
|
|
ऑप्टिकल फाइबर रंग |
नीला, नारंगी, हरा, भूरा, ग्रे, प्राकृतिक, लाल, काला, पीला, बैंगनी, गुलाबी, एक्वा |
विनिर्देश
| फाइबर कोर | 32F | |
| अवधि (मीटर) | १०० एम | |
| आर्मीड क्वालिटी | अंतर्राष्ट्रीय ए स्तर | |
| जैकेट सामग्री | पी.ई | |
| जैकेट की मोटाई | 1.8 मिमी | |
| हवा की गति (एम / एस) | <30 | |
| केबल बाहरी व्यास OD | 9.8 ± 0.5 मिमी | |
| केबल वजन | 85 किग्रा/किमी | |
| लंबाई/ड्रम | 5 किमी | |
| 5km/ड्रम सकल वजन | 460 किग्रा | |
| तन्य शक्ति (एन / 100 मिमी) | २२०० | |
| न्यूनतम झुकने त्रिज्या (मिमी) | स्थिर | १५डी |
| गतिशील | बताने वाले 25D | |
| जी.652डी | 50/125μm | 62.5/125μm | OM3-300 | ||
| क्षीणन (+20 ℃) | @850nm | ≤3.0 डीबी/किमी | ≤3.0 डीबी/किमी | ≤3.0 डीबी/किमी | |
| @ १३०० एनएम | ≤1.0 डीबी/किमी | ≤1.0 डीबी/किमी | ≤1.0 डीबी/किमी | ||
| @1310nm | ≤0.36 डीबी/किमी | ||||
| @ १५५०एनएम | ≤0.22 डीबी/किमी | ||||
| बैंडविड्थ (कक्षा ए) | @850nm | ≥500 मेगाहर्ट्ज · किमी | 600 मेगाहर्ट्ज · किमी | 600 मेगाहर्ट्ज · किमी | |
| @ १३०० एनएम | 1000 मेगाहर्ट्ज · किमी | 1000 मेगाहर्ट्ज · किमी | 1000 मेगाहर्ट्ज · किमी | ||
| संख्यात्मक छिद्र | 0.200 ± 0.015NA | 0.275 ± 0.015NA | 0.275 ± 0.015NA | ||
| केबल कट-ऑफ तरंगदैर्ध्य (सीसी) | ≤१२६०एनएम | ||||
केबल निर्माण के आयाम
| फाइबर गिनती | संरचना | फाइबर प्रति ट्यूब |
ढीली ट्यूब व्यास (मिमी) |
सीएसएम व्यास/पैड व्यास (मिमी) |
बाहरी जैकेट की नाममात्र मोटाई (मिमी) |
केबल व्यास/ ऊंचाई (मिमी) |
केबल वजन (किलो/किमी) |
| 4 | 1+6 | 4 | 1.9 ± 0.1 | 2.0/2.0 | 1.6 | 9.8 ± 0.2 | 82 |
| 6 | 1+6 | 6 | 2.0 ± 0.1 | 2.0/2.0 | 1.6 | 9.8 ± 0.2 | 82 |
| 8 | 1+6 | 4 | 1.9 ± 0.1 | 2.0/2.0 | 1.6 | 9.8 ± 0.2 | 82 |
| 12 | 1+6 | 6 | २.१ ± ०.१ | 2.0/2.0 | 1.6 | 9.8 ± 0.2 | 82 |
| 24 | 1+6 | 6 | २.१ ± ०.१ | 2.0/2.0 | 1.6 | 9.8 ± 0.2 | 85 |
| 36 | 1+6 | 12 | २.२ ± ०.१ | 2.0/2.0 | 1.6 | 10.0 ± 0.2 | 85 |
| 48 | 1+6 | 12 | २.२ ± ०.१ | 2.0/2.0 | 1.6 | 10.0 ± 0.2 | 88 |
| 72 | 1+6 | 12 | २.२ ± ०.१ | 2.0/2.0 | 1.6 | 10.5 ± 0.3 | 98 |
| ९६ | 1+8 | 12 | २.२ ± ०.१ | 2.0/3.4 | १.७ | 11.8 ± 0.3 | 123 |
| 144 | 1+12 | 12 | २.२ ± ०.१ | 3.0/7.2 | १.७ | 15.2 ± 0.3 | 175 |

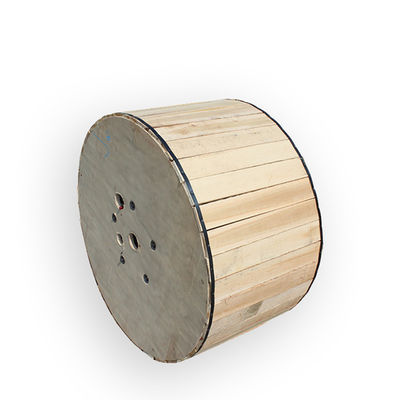

पैकेज विवरण
ए.कंपनी का नाम
बी.सकल/शुद्ध वजन
सी.फाइबर प्रकार
D.केबल की लंबाई
शिपिंग:
समुद्र के द्वारा/हवा से या एक्सप्रेस वितरण, यह आदेश मात्रा पर निर्भर करता है
समय सीमा:
| मात्रा (किमी) | 1-300 | 300 . से ऊपर |
| सबसे प्रारंभिक समय (दिन) | 7-10 | बातचीत योग्य |
