GYTY53 GYFTY53 48 96 प्रत्यक्ष दफन एकल कवच डबल जैकेट फाइबर ऑप्टिक केबल
उत्पाद विवरण:
|
|
उत्पत्ति के प्लेस: | गुआंगज़ौ, चीन |
---|---|
ब्रांड नाम: | JQ/OEM |
प्रमाणन: | ISO9001 ROHS CE-EMC FCC |
मॉडल संख्या: | GYTA53 |
भुगतान & नौवहन नियमों:
|
|
न्यूनतम आदेश मात्रा: | 1km |
पैकेजिंग विवरण: | लकड़ी का ढोल |
प्रसव के समय: | 5-8 कार्य दिवस |
भुगतान शर्तें: | एल / सी, टी / टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | 4500 किमी प्रति माह |
विस्तार जानकारी |
|||
फाइबर प्रकार: | G652D | रंग: | काली |
---|---|---|---|
जैकेट: | पी.ई | फाइबर की गिनती: | 4-144core |
उत्पाद का नाम: | बख़्तरबंद फाइबर ऑप्टिक केबल | लंबाई: | 2 किमी या इच्छित लंबाई |
स्थापना: | भूमिगत प्रत्यक्ष रूप से दफन | OEM: | उपलब्ध |
आवेदन: | दूरसंचार | प्रकार: | सिंगलमोड और मल्टीमोड |
हाई लाइट: | 144 कोर आउटडोर फाइबर ऑप्टिक केबल,GYTA53 आउटडोर फाइबर ऑप्टिक केबल,सिंगलमोड आउटडोर फाइबर ऑप्टिक केबल: |
उत्पाद विवरण
बख़्तरबंद सीधे दफन 4-144 कोर फाइबर ऑप्टिक केबल GYTA53

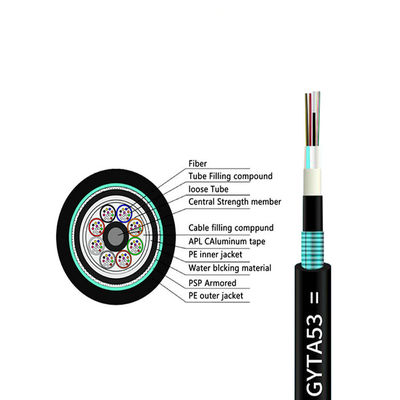

फाइबर, २५०µm, एक उच्च मापांक प्लास्टिक से बनी एक ढीली ट्यूब में स्थित होते हैं। ट्यूब एक पानी प्रतिरोधी भरने वाले यौगिक से भरे होते हैं।एक स्टील के तार, जिसे कभी-कभी उच्च फाइबर गिनती वाले केबल के लिए पॉलीइथाइलीन (पीई) के साथ लिपटा जाता है, एक धातु शक्ति सदस्य के रूप में कोर के केंद्र में स्थित होता है।ट्यूब (और फिलर्स) स्ट्रेंथ मेंबर के चारों ओर एक कॉम्पैक्ट और सर्कुलर केबल कोर में फंसे हुए हैं।केबल कोर के चारों ओर एक एल्युमिनियम पॉलीइथिलीन लैमिनेट (एपीएल) लगाया जाता है, जो पानी के प्रवेश से बचाने के लिए फिलिंग कंपाउंड से भरा होता है।फिर केबल कोर एक पतली पीई आंतरिक म्यान के साथ कवर किया गया है।पीएसपी को आंतरिक म्यान पर लंबे समय तक लागू करने के बाद, केबल को पीई बाहरी म्यान के साथ पूरा किया जाता है।
विशेषताएं
इसमें अच्छे यांत्रिक गुण और तापमान विशेषताएँ हैं।
ढीली ट्यूब सामग्री में ही अच्छा जल प्रतिरोध और उच्च शक्ति होती है।
फाइबर की सुरक्षा के लिए ट्यूब को एक विशेष ग्रीस से भर दिया जाता है।
विशेष रूप से डिज़ाइन की गई कॉम्पैक्ट केबल संरचना प्रभावी रूप से आवरण को पीछे हटने से रोकती है।
पीई जैकेट में उत्कृष्ट यूवी विकिरण प्रतिरोध है,केबल के जलरोधी प्रदर्शन को सुनिश्चित करें।
एकल तार केंद्र सुदृढीकरण कोर।ढीली ट्यूब एक विशेष जलरोधी यौगिक से भरी होती है।
पूर्ण कोर भरना।प्लास्टिक लेपित एल्यूमीनियम टेप (एपीएल) नमी बाधा
आवेदन
सीधे दफन बिछाने की विधि के लिए उपयुक्त
ऑप्टिकल अभिलक्षण
आइटम | इकाई | विनिर्देश | |
जी652डी | |||
मोड फ़ील्ड व्यास | १३१०एनएम | उम | 9.2±0.4 |
१५५०एनएम | उम | 10.4±0.5 | |
क्लैडिंग व्यास | उम | 124.8±0.7 | |
क्लैडिंग नॉन-सर्कुलरिटी | % | ≤0.7 | |
कोर-क्लैडिंग एकाग्रता त्रुटि | उम | ≤0.5 | |
कोटिंग व्यास | उम | 245±5 | |
कोटिंग गैर-परिपत्रता | % | ≤6.0 | |
क्लैडिंग-कोटिंग एकाग्रता त्रुटि | उम | ≤12 | |
केबल कटऑफ तरंगदैर्ध्य | एनएम | एसीसी≤1260 | |
क्षीणन (अधिकतम) | १३१०एनएम | डीबी/किमी | ≤0.36 |
१५५०एनएम | डीबीकेएम | ≤0.22 |
तकनीकी मापदंड
फाइबर गिनती | संरचना | फाइबर प्रति ट्यूब |
ढीली ट्यूब व्यास (मिमी) |
सीएसएम व्यास/पैड व्यास (मिमी) |
बाहरी जैकेट की नाममात्र मोटाई (मिमी) |
केबल व्यास/ ऊंचाई (मिमी) |
केबल वजन (किलो/किमी) |
4 | 1+5 | 4 | 1.8 ± 0.1 | १.४/१.४ | 1.6 | 12.0 ± 0.2 | 145 |
6 | 1+5 | 6 | 1.9 ± 0.1 | १.४/१.४ | 1.6 | 12.0 ± 0.2 | 145 |
8 | 1+5 | 8 | 1.9 ± 0.1 | १.४/१.४ | 1.6 | 12.0 ± 0.2 | 145 |
12 | 1+5 | 6 | 1.9 ± 0.1 | १.४/१.४ | 1.6 | 12.0 ± 0.2 | 145 |
24 | 1+5 | 6 | 1.9 ± 0.1 | १.४/१.४ | 1.6 | 12.0 ± 0.2 | 145 |
36 | 1+6 | 12 | 1.9 ± 0.1 | 1.6/1.6 | 1.6 | १३.२ ± ०.२ | १५५ |
48 | 1+5 | 12 | २.२ ± ०.१ | 1.6/1.6 | 1.6 | १३.२ ± ०.२ | १५५ |
60 | 1+5 | 12 | २.२ ± ०.१ | 1.61.6 | 1.6 | १३.२ ± ०.२ | 160 |
72 | 1+6 | 12 | २.२ ± ०.१ | 2.0/2.0 | 1.6 | १३.२ ± ०.२ | 180 |
९६ | 1+8 | 12 | २.२ ± ०.१ | 1.6/3.5 | 1.6 | १५.४ ± ०.२ | २२० |
144 | 1+12 | 12 | २.२ ± ०.१ | 1.8/6.4 | 1.6 | 18.5 ± 0.3± | 270 |
GYTA53 (एल्यूमीनियम पॉलीथीन टुकड़े टुकड़े)
पैकिंग
1/2/3/4 किमी या अनुकूलित लंबाई निर्यात लकड़ी के ड्रम
