कारख़ाना आपूर्ति 36 कोर GYTA53 सिंगल मोड फाइबर ऑप्टिक केबल आउटडोर फाइबर केबल
एल्यूमिनियम बख़्तरबंद सीधे बाईर्ड फाइबर ऑप्टिक केबल GYTA53
अंडरग्राउंड डायरेक्ट बरीड फाइबर ऑप्टिक केबल GYTA53 को आज के सबसे अधिक मांग वाले इंस्टॉलेशन के लिए आवश्यक लचीलेपन और बहुमुखी प्रतिभा के साथ उच्च फाइबर काउंट प्रदान करने के लिए डिज़ाइन किया गया है, जिसमें डायरेक्ट दफन भी शामिल है।फाइबर के साथ 288 और एसजेड स्ट्रैंड डिजाइन तक मायने रखता है
विशेषताएं
इसमें अच्छे यांत्रिक गुण और तापमान विशेषताएँ हैं।
ढीली ट्यूब सामग्री में ही अच्छा जल प्रतिरोध और उच्च शक्ति होती है।
फाइबर की सुरक्षा के लिए ट्यूब को एक विशेष ग्रीस से भर दिया जाता है।
विशेष रूप से डिज़ाइन की गई कॉम्पैक्ट केबल संरचना प्रभावी रूप से आवरण को पीछे हटने से रोकती है।
पीई जैकेट में उत्कृष्ट यूवी विकिरण प्रतिरोध है, केबल के जलरोधी प्रदर्शन को सुनिश्चित करता है।

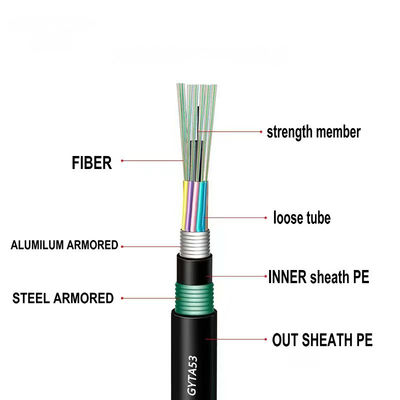

सिंगल वायर सेंटर रीइन्फोर्समेंट कोर। ढीली ट्यूब एक विशेष वॉटरप्रूफ कंपाउंड से भरी होती है।
पूर्ण कोर भरना। प्लास्टिक लेपित एल्यूमीनियम टेप (एपीएल) नमी बाधा (
आवेदन
सीधे दफन बिछाने की विधि के लिए उपयुक्त
ऑप्टिकल अभिलक्षण
| आइटम | इकाई | विनिर्देश | |
| जी652डी | |||
| मोड फ़ील्ड व्यास | १३१०एनएम | उम | 9.2±0.4 |
| १५५०एनएम | उम | 10.4±0.5 | |
| क्लैडिंग व्यास | उम | 124.8±0.7 | |
| क्लैडिंग नॉन-सर्कुलरिटी | % | ≤0.7 | |
| कोर-क्लैडिंग एकाग्रता त्रुटि | उम | ≤0.5 | |
| कोटिंग व्यास | उम | 245±5 | |
| कोटिंग गैर-परिपत्रता | % | ≤6.0 | |
| क्लैडिंग-कोटिंग एकाग्रता त्रुटि | उम | ≤12 | |
| केबल कटऑफ तरंगदैर्ध्य | एनएम | एसीसी≤1260 | |
| क्षीणन (अधिकतम) | १३१०एनएम | डीबी/किमी | ≤0.36 |
| १५५०एनएम | डीबीकेएम | ≤0.22 | |
तकनीकी मापदंड
|
रेशा
गिनती |
नाममात्र
व्यास (मिमी) |
नाममात्र
वजन (किलो/किमी) |
स्वीकार्य तन्यता भार
(एन) |
स्वीकार्य क्रश प्रतिरोध
(एन/100 मिमी) |
||
|
लघु अवधि
|
दीर्घावधि
|
लघु अवधि
|
दीर्घावधि
|
|||
|
2~30
|
13.2
|
१६२
|
3000
|
1000
|
3000
|
1000
|
|
32~48
|
13.8
|
175
|
3000
|
1000
|
3000
|
1000
|
|
50 ~ 72
|
14.6
|
205
|
3000
|
1000
|
3000
|
1000
|
|
७४~९६
|
१६.०
|
२३०
|
3000
|
1000
|
3000
|
1000
|
|
98~144
|
17.6
|
२८५
|
3000
|
1000
|
3000
|
1000
|
|
＞144
|
ग्राहक के अनुरोध पर उपलब्ध
|
|||||
| केबल प्रकार | ड्रम | ||||
|
ऊंचाई (मिमी) |
चौड़ाई (मिमी) |
भीतरी व्यास (मिमी) |
लंबाई (किमी) |
ड्रम प्रकार | |
| GYTA53-12 | 950 | 760 | 400 | 2 | लकड़ी का ड्रम |
| GYTA53-24 | 950 | 760 | 400 | 2 | लकड़ी का ड्रम |
| GYTA53-48 | ११०० | 760 | 500 | 2 | लकड़ी का ड्रम |
| GYTA53-96 | १२०० | 760 | 500 | 2 | लकड़ी का ड्रम |

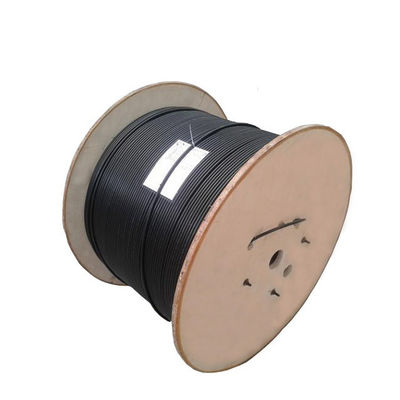

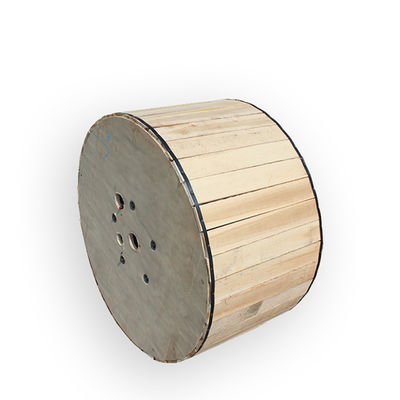

पैकिंग
1/2/3/4 किमी या अनुकूलित लंबाई निर्यात लकड़ी के ड्रम
