एकल जैकेट ADSS फाइबर ऑप्टिक केबल 80 मीटर 100 मीटर 120 मीटर स्पैन
व्यक्ति से संपर्क करें : JQ CABLE
फ़ोन नंबर : +8618122383351
WhatsApp : +8618122383351
| न्यूनतम आदेश मात्रा : | 1km | पैकेजिंग विवरण : | लकड़ी का ढोल |
|---|---|---|---|
| प्रसव के समय : | 3-5 दिनों, यह आदेश मात्रा पर निर्भर करता है | भुगतान शर्तें : | एल / सी, टी / टी, वेस्टर्न यूनियन, Alipay |
| आपूर्ति की क्षमता : | 4500 प्रति माह |
| उत्पत्ति के प्लेस: | चीन | ब्रांड नाम: | Jiqian |
|---|---|---|---|
| प्रमाणन: | ISO 9001/CE/ROHS/FCC | मॉडल संख्या: | एडीएस-24B1 |
|
विस्तार जानकारी |
|||
| उत्पत्ति के प्लेस: | गुआंगज़ौ, चीन | केबल ब्रांड: | Jiqian |
|---|---|---|---|
| कंडक्टर की संख्या: | ≥ १० | Cettification: | आईएसओ 9001 / सीई / ROHS / एफसीसी |
| उत्पादक: | हाँ | आवेदन: | भूमि के ऊपर |
| बाहरी पर्त: | पी.ई | फाइबर की संख्या: | 2-288 |
| भंडारण और उपयोग तापमान: | -40 ℃ से + 70 ℃। | ||
| प्रमुखता देना: | ओवरहेड डाइलेक्ट्रिक फाइबर ऑप्टिक केबल,144 कोर फाइबर ऑप्टिक केबल,एडीएसएस फाइबर ऑप्टिक केबल Opt |
||
उत्पाद विवरण
Cabo Fibra Optica ADSS आउटडोर 4 6 8 12 24 48 96 144 कोर सिंगल मोड ओवरहेड डाइलेक्ट्रिक फाइबर ऑप्टिक केबल

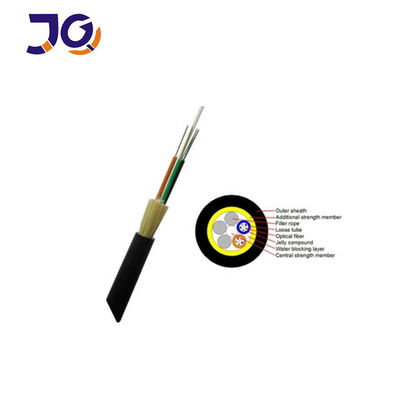

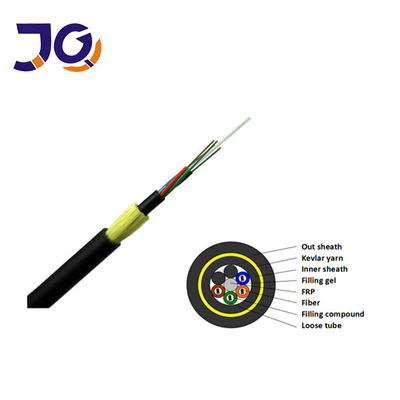

ADSS केबल ढीली ट्यूब फंसे हुए है।फाइबर, 250μm, उच्च मापांक प्लास्टिक से बनी एक ढीली ट्यूब में स्थित होते हैं।
ट्यूब एक पानी प्रतिरोधी भरने वाले यौगिक से भरे हुए हैं।ट्यूब (और फिलर्स) एक FRP . के आसपास फंसे हुए हैं
(फाइबर प्रबलित प्लास्टिक) एक गैर-धातु केंद्रीय शक्ति सदस्य के रूप में एक कॉम्पैक्ट और गोलाकार केबल कोर में।
केबल कोर को फिलिंग कंपाउंड से भरने के बाद।यह पतली पीई (पॉलीइथिलीन) आंतरिक म्यान के साथ कवर किया गया है।
स्ट्रेंथ सदस्य के रूप में आंतरिक म्यान पर अरिमिड यार्न की फंसे हुए परत को लागू करने के बाद,
केबल पीई या एटी (एंटी-ट्रैकिंग) बाहरी म्यान के साथ पूरा हो गया है।
विशेषताएं
• बिजली काटे बिना स्थापित किया जा सकता है
• हल्के वजन और छोटे केबल व्यास, बर्फ, हवा और टावर और समर्थन पर भार के प्रभाव को कम करना
• बड़ी अवधि, अधिकतम अवधि 1000 मीटर से अधिक है
• उत्कृष्ट तन्यता गुण और तापमान विशेषताएं हैं
• जीवन प्रत्याशा 30 वर्ष
संरचना और तकनीकी विनिर्देश ADSS-SJ(50-150M)
| संदर्भ।आउटर व्यास (मिमी) |
संदर्भ।वजन (किलो/किमी) |
आरईसी।दैनिक मैक्स। (केएन) |
अधिकतम स्वीकार्य कार्य तनाव (केएन) |
टूटना शक्ति (केएन) |
शक्ति सदस्य सीएसए (मिमी2) |
का मापांक (केएन/मिमी2) |
तपिश विस्तार गुणक (x10- 6/कश्मीर) |
उपयुक्त अवधि मीटर |
||||
| पीई जैकेट | एटी जैकेट | ए | ख | सी | घ | |||||||
| 1 1 | 110 | १२० | 1.0 | 2.5 | 8 | 3.0 | 6.6 | २.१ | १२० | 80 | 100 | 80 |
| 11.5 | 115 | 125 | 1.5 | 4 | 10 | 4.5 | 7.3 | १.८ | 180 | १२० | १५० | १२० |
| 12 | १२० | 130 | 2.5 | 6 | 15 | 7.5 | 8.3 | 1.5 | २५० | १५० | २९० | १५० |
संरचना और तकनीकी विनिर्देश ADSS-DJ(50-750M)
| संदर्भ।आउटर व्यास (मिमी) |
संदर्भ।वजन (किलो/किमी) |
आरईसी।दैनिक मैक्स। (केएन) |
अधिकतम स्वीकार्य कार्य तनाव (केएन) |
टूटना शक्ति (केएन) |
शक्ति सदस्य सीएसए (मिमी2) |
का मापांक (केएन/मिमी2) |
तपिश विस्तार गुणक (x10- 6/कश्मीर) |
उपयुक्त अवधि मीटर |
||||
| पीई जैकेट | एटी जैकेट | ए | ख | सी | घ | |||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | १.८ | 160 | 100 | 140 | 100 |
| १३.० | १३२ | १४२ | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 | २३० | १५० | 200 | १५० |
| 13.3 | 137 | १४८ | 3.0 | 8 | 20 | 10.35 | 9.45 | 1.3 | 300 | 200 | २९० | 200 |
| 13.6 | 145 | १५६ | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 | 370 | २५० | 350 | २५० |
| 13.8 | १४७ | १५९ | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 | 420 | 280 | 400 | 280 |
| 14.5 | १६४ | 177 | 5.4 | 15 | 36 | १८.४ | 13.6 | 0.9 | 480 | 320 | 460 | 320 |
| 14.9 | १७१ | १८५ | 6.75 | १८ | 45 | 22.0 | 16.4 | 0.6 | 570 | 380 | 550 | 380 |
| १५.१ | १७९ | १९३ | 7.95 | 22 | 53 | २६.४ | 18.0 | 0.3 | 670 | 460 | 650 | 460 |
| 15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0.1 | 750 | 530 | 750 | 510 |
ऑप्टिकल विशेषता
|
फाइबर प्रकार |
क्षीणन (+20 ℃) |
बैंडविड्थ |
संख्यात्मक छिद्र |
ऑप्टिकल केबल कट-ऑफ तरंगदैर्ध्य |
||||
|---|---|---|---|---|---|---|---|---|
|
@850nm |
@ १३०० एनएम |
@1310nm |
@ १५५० एनएम |
@850nm |
@ १३०० एनएम |
|||
| जी.652 | --- | --- | ≤0.36dB/किमी | ≤0.22dB/किमी | --- | --- | --- | ≤१२६०एनएम |
| जी.६५५ | --- | --- | ≤0.40dB/किमी | ≤0.23dB/किमी | --- | --- | --- | ≤1450nm |
| 50/125μmµ | ≤3.3dB/किमी | 1.2dB/किमी | --- | --- | 500 मेगाहर्ट्ज · किमी | 500 मेगाहर्ट्ज · किमी | 0.200 ± 0.015 एनए | --- |
| ६२.५/१२५µm | ≤3.5dB/किमी | 1.2dB/किमी | --- | --- | ≥200 मेगाहर्ट्ज · किमी | 500 मेगाहर्ट्ज · किमी | ०.२७५ ± ०.०१५ एनए | --- |
आवेदन: स्वावलंबी उपरि
