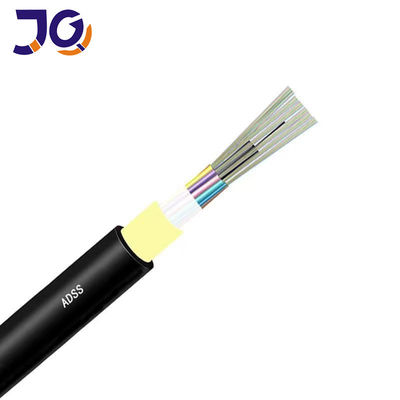

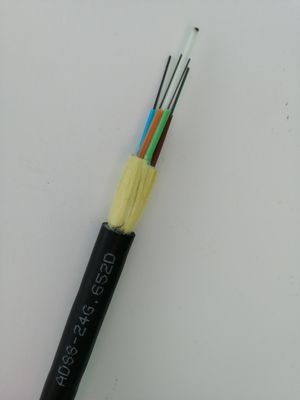

आउटडोर फंसे 100 मीटर स्पैन एडीएसएस 4/6/12/24/48/96 कोर फाइबर ऑप्टिक केबल
उत्पाद वर्णन

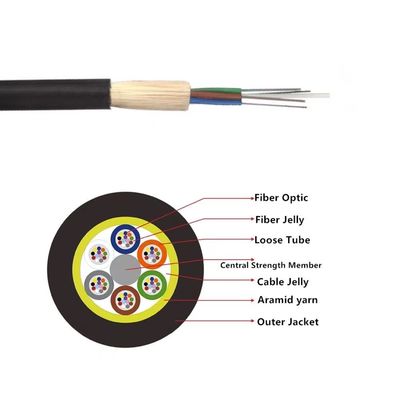

ADSS केबल ढीली ट्यूब फंसे हुए है।फाइबर, 250μm, उच्च मापांक प्लास्टिक से बनी एक ढीली ट्यूब में स्थित होते हैं।ट्यूबों को पानी प्रतिरोधी भरने वाले यौगिक से भर दिया जाता है।ट्यूब (और फिलर्स) एक एफआरपी (फाइबर प्रबलित प्लास्टिक) के चारों ओर एक गैर-धातु केंद्रीय शक्ति सदस्य के रूप में एक कॉम्पैक्ट और गोलाकार केबल कोर में फंसे हुए हैं।केबल कोर को फिलिंग कंपाउंड से भरने के बाद।यह पतली पीई (पॉलीइथिलीन) आंतरिक म्यान के साथ कवर किया गया है।आंतरिक म्यान पर स्ट्रेंथ सदस्य के रूप में अरिमिड यार्न की फंसे हुए परत को लागू करने के बाद, केबल को पीई या एटी (एंटी-ट्रैकिंग) बाहरी म्यान के साथ पूरा किया जाता है।
उत्पाद की विशेषताएँ
आवेदन
हवाई बिछाने की विधि के लिए उपयुक्त Suitable
भंडारण / ऑपरेटिंग तापमान: -40 ℃ ~ + 70 ℃
ऑप्टिकल अभिलक्षण
| आइटम | इकाई | विनिर्देश | |
| जी652डी | |||
| मोड फ़ील्ड व्यास | १३१०एनएम | उम | 9.2±0.4 |
| १५५०एनएम | उम | 10.4±0.5 | |
| क्लैडिंग व्यास | उम | 124.8±0.7 | |
| क्लैडिंग नॉन-सर्कुलरिटी | % | ≤0.7 | |
| कोर-क्लैडिंग एकाग्रता त्रुटि | उम | ≤0.5 | |
| कोटिंग व्यास | उम | 245±5 | |
| कोटिंग गैर-परिपत्रता | % | ≤6.0 | |
| क्लैडिंग-कोटिंग एकाग्रता त्रुटि | उम | ≤12 | |
| केबल कटऑफ तरंगदैर्ध्य | एनएम | एसीसी≤1260 | |
| क्षीणन (अधिकतम) | १३१०एनएम | डीबी/किमी | ≤0.36 |
| १५५०एनएम | डीबीकेएम | ≤0.22 | |
तकनीकी डेटा
|
रेशा गिनती |
संरचना |
रेशे प्रति ट्यूब |
ढीली ट्यूब व्यास (मिमी) |
सीएसएम व्यास /पैड व्यास (मिमी) |
नाममात्र की मोटाई बाहरी जैकेट (मिमी) |
केबल व्यास (मिमी) |
केबल वजन (किलो/किमी) |
| 4 | 1+6 | 4 | 2.0 ± 0.1 | 2.3/2.3 | १.७ | 10.5 ± 0.5 | 81 |
| 6 | 1+6 | 6 | 2.0 ± 0.1 | 2.3/2.3 | १.७ | 10.5 ± 0.5 | 81 |
| 8 | 1+6 | 4 | 2.0 ± 0.1 | 2.3/2.3 | १.७ | 10.5 ± 0.5 | 82 |
| 12 | 1+6 | 6 | 2.0 ± 0.1 | 2.3/2.3 | १.७ | 10.5 ± 0.5 | 82 |
| 24 | 1+6 | 6 | 2.0 ± 0.1 | 2.3/2.3 | १.७ | 10.5 ± 0.5 | 83 |
| 36 | 1+6 | 6 | 2.0 ± 0.1 | 2.3/2.3 | १.७ | 10.5 ± 0.5 | ८४ |
| 48 | 1+6 | 12 | २.२ ± ०.१ | 2.6/2.6 | १.७ | 11.1 ± 0.5± | ९३ |
| 72 | 1+6 | 12 | २.२ ± ०.१ | 2.6/2.6 | १.७ | 11.1 ± 0.5± | 95 |
| ९६ | 1+8 | 12 | २.२ ± ०.१ | 3.0/3.9 | १.७ | 12.5 ± 0.5 | 122 |
| 144 | 1+12 | 12 | २.२ ± ०.१ | 3.5/6.4 | १.७ | 15.5 ± 0.5± | १८५ |
