एसएम ऑल डाइलेक्ट्रिक सेल्फ सपोर्टिंग एडीएसएस फाइबर ऑप्टिक केबल

न्यूनतम आदेश मात्रा : 1km पैकेजिंग विवरण : लकड़ी का ढोल
प्रसव के समय : 3-5 दिनों, यह आदेश मात्रा पर निर्भर करता है भुगतान शर्तें : एल / सी, टी / टी, वेस्टर्न यूनियन, Alipay
आपूर्ति की क्षमता : 4500 प्रति माह
ब्रांड नाम: Jiqian प्रमाणन: ISO 9001/CE/ROHS/FCC
मॉडल संख्या: एडीएस-24B1

विस्तार जानकारी

उत्पत्ति के प्लेस: गुआंगज़ौ, चीन केबल ब्रांड: Jiqian
कंडक्टर की संख्या: ≥ १० Cettification: आईएसओ 9001 / सीई / ROHS / एफसीसी
उत्पादक: हाँ आवेदन: भूमि के ऊपर
बाहरी पर्त: पी.ई फाइबर की संख्या: 2-288
भंडारण और उपयोग तापमान: -40 ℃ से + 70 ℃।
हाई लाइट:

सेल्फ सपोर्टिंग ADSS फाइबर ऑप्टिक केबल

,

ISO9001 ADSS फाइबर ऑप्टिक केबल

,

250μm ADSS फाइबर ऑप्टिक केबल

उत्पाद विवरण

जिकियान आउटडोर एसएम ऑल डाइलेक्ट्रिक सेल्फ सपोर्टिंग एडीएसएस स्पैन 100 मीटर 24 कोर 48 कोर फाइब्रा ऑप्टिक केबल विज्ञापन केबल

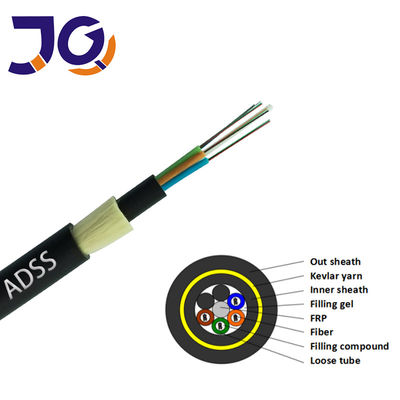

ADSS केबल ढीली ट्यूब फंसे हुए है।फाइबर, 250μm, उच्च मापांक प्लास्टिक से बनी एक ढीली ट्यूब में स्थित होते हैं।

ट्यूब एक पानी प्रतिरोधी भरने वाले यौगिक से भरे हुए हैं।ट्यूब (और फिलर्स) एक FRP . के आसपास फंसे हुए हैं

(फाइबर प्रबलित प्लास्टिक) एक गैर-धातु केंद्रीय शक्ति सदस्य के रूप में एक कॉम्पैक्ट और गोलाकार केबल कोर में।

केबल कोर को फिलिंग कंपाउंड से भरने के बाद।यह पतली पीई (पॉलीइथिलीन) आंतरिक म्यान के साथ कवर किया गया है।

स्ट्रेंथ सदस्य के रूप में आंतरिक म्यान पर अरिमिड यार्न की फंसे हुए परत को लागू करने के बाद,

केबल पीई या एटी (एंटी-ट्रैकिंग) बाहरी म्यान के साथ पूरा हो गया है।

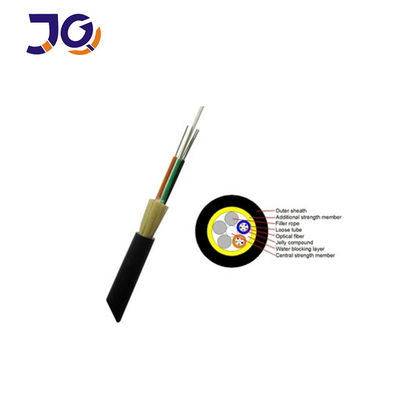

एसएम ऑल डाइलेक्ट्रिक सेल्फ सपोर्टिंग एडीएसएस फाइबर ऑप्टिक केबल 0

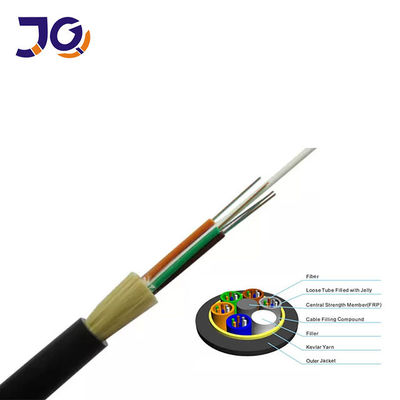

एसएम ऑल डाइलेक्ट्रिक सेल्फ सपोर्टिंग एडीएसएस फाइबर ऑप्टिक केबल 1









विशेषताएं



• बिजली काटे बिना स्थापित किया जा सकता है

• हल्के वजन और छोटे केबल व्यास, बर्फ, हवा और टावर और समर्थन पर भार के प्रभाव को कम करना

• बड़ी अवधि, अधिकतम अवधि 1000 मीटर से अधिक है

• उत्कृष्ट तन्यता गुण और तापमान विशेषताएं हैं

• जीवन प्रत्याशा 30 वर्ष



संरचना और तकनीकी विनिर्देश ADSS-SJ(50-150M)

संदर्भ।आउटर
व्यास
(मिमी)
संदर्भ।वजन
(किलो/किमी)

आरईसी।दैनिक मैक्स।
कार्य तनाव

(केएन)

अधिकतम स्वीकार्य
कार्य तनाव
(केएन)

टूटना

शक्ति

(केएन)

शक्ति

सदस्य

सीएसए

(मिमी2)

का मापांक
लोच
सीएसए

(केएन/मिमी2)

तपिश

विस्तार

गुणक

(x10- 6/कश्मीर)

उपयुक्त अवधि
मीटर
पीई जैकेट एटी जैकेट सी
1 1 110 १२० 1.0 2.5 8 3.0 6.6 २.१ १२० 80 100 80
11.5 115 125 1.5 4 10 4.5 7.3 १.८ 180 १२० १५० १२०
12 १२० 130 2.5 6 15 7.5 8.3 1.5 २५० १५० २९० १५०



संरचना और तकनीकी विनिर्देश ADSS-DJ(50-750M)

संदर्भ।आउटर
व्यास
(मिमी)
संदर्भ।वजन
(किलो/किमी)

आरईसी।दैनिक मैक्स।
कार्य तनाव

(केएन)

अधिकतम स्वीकार्य
कार्य तनाव
(केएन)

टूटना

शक्ति

(केएन)

शक्ति

सदस्य

सीएसए

(मिमी2)

का मापांक
लोच
सीएसए

(केएन/मिमी2)

तपिश

विस्तार

गुणक

(x10- 6/कश्मीर)

उपयुक्त अवधि
मीटर
पीई जैकेट एटी जैकेट सी
12.5 125 136 1.5 4 10 4.6 7.6 १.८ 160 100 140 100
१३.० १३२ १४२ 2.25 6 15 7.6 8.3 1.5 २३० १५० 200 १५०
13.3 137 १४८ 3.0 8 20 10.35 9.45 1.3 300 200 २९० 200
13.6 145 १५६ 3.6 10 24 13.8 10.8 1.2 370 २५० 350 २५०
13.8 १४७ १५९ 4.5 12 30 14.3 11.8 1.0 420 280 400 280
14.5 १६४ 177 5.4 15 36 १८.४ 13.6 0.9 480 320 460 320
14.9 १७१ १८५ 6.75 १८ 45 22.0 16.4 0.6 570 380 550 380
१५.१ १७९ १९३ 7.95 22 53 २६.४ 18.0 0.3 670 460 650 460
15.5 190 204 9.0 26 60 32.2 19.1 0.1 750 530 750 510



ऑप्टिकल विशेषता



फाइबर प्रकार

क्षीणन

(+20 ℃)

बैंडविड्थ

संख्यात्मक छिद्र

ऑप्टिकल केबल कट-ऑफ तरंगदैर्ध्य

@850nm

@ १३०० एनएम

@1310nm

@ १५५० एनएम

@850nm

@ १३०० एनएम

जी.652 --- --- ≤0.36dB/किमी ≤0.22dB/किमी --- --- --- ≤१२६०एनएम
जी.६५५ --- --- ≤0.40dB/किमी ≤0.23dB/किमी --- --- --- ≤1450nm
50/125μmµ ≤3.3dB/किमी 1.2dB/किमी --- --- 500 मेगाहर्ट्ज · किमी 500 मेगाहर्ट्ज · किमी 0.200 ± 0.015 एनए ---
६२.५/१२५µm ≤3.5dB/किमी 1.2dB/किमी --- --- ≥200 मेगाहर्ट्ज · किमी 500 मेगाहर्ट्ज · किमी ०.२७५ ± ०.०१५ एनए ---



आवेदन: स्वावलंबी उपरि
