G652D 6 8 Core Photoelectric Hybrid Fiber Optic Cable With 2 Copper Power Wires OPLC
व्यक्ति से संपर्क करें : JQ CABLE
फ़ोन नंबर : +8618122383351
WhatsApp : +8618122383351
न्यूनतम आदेश मात्रा : | 1km | पैकेजिंग विवरण : | एक लकड़ी के ड्रम में 1/2/3/4/5 किमी |
---|---|---|---|
प्रसव के समय : | 3-5dyas | भुगतान शर्तें : | एल / सी, टी / टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता : | 30 किमी प्रति दिन |
उत्पत्ति के प्लेस: | गुआंगज़ौ, चीन | ब्रांड नाम: | JQ/OEM |
---|---|---|---|
प्रमाणन: | ISO9001 ROHS CE FCC | मॉडल संख्या: | GDXTW |
विस्तार जानकारी |
|||
जैकेट सामग्री: | पी.ई | बाहरी व्यास: | 10 मिमी |
---|---|---|---|
इस्पात तार: | 1.0 मिमी | फाइबर की गिनती: | 2/4/6/8/12कोर |
संरचना: | यूनिट ट्यूब | शक्ति सदस्य: | दो स्टील के तार |
उत्पाद का नाम: | आउटडोर ऑप्टिक फाइबर केबल | फाइबर का प्रकार: | YOFC या अनुरोध के रूप में |
आवेदन: | एरियल, डक्ट | रंग: | काला |
प्रकार: | फाइबर ऑप्टिक हाइब्रिड केबल | लम्बाई: | 2 किमी या अनुकूलित लंबाई |
प्रमुखता देना: | GYXTW फाइबर ऑप्टिक केबल,10 मिमी फाइबर ऑप्टिक केबल |
उत्पाद विवरण
हाइब्रिड केबल 2-24 कोर GYXTW दो कॉपर पावर तारों के साथ
समग्र फाइबर ऑप्टिक केबल जिसमें बंडल के भीतर कई अलग-अलग घटक होते हैं।इस प्रकार के केबल विभिन्न घटकों द्वारा कई ट्रांसमिशन पथों के लिए अनुमति देते हैं, चाहे वे धातु कंडक्टर या फाइबर ऑप्टिक्स हों, और उपयोगकर्ता को एकल केबल रखने की अनुमति देते हैं, इसलिए स्थापना के लिए समग्र लागत और लीड समय को कम करते हैं।250μm फाइबर एक उच्च मापांक प्लास्टिक से बने ढीले ट्यूब में स्थित है।नलियों को जलरोधी भरने वाले यौगिक से भर दिया जाता है।ट्यूब को PSP अनुदैर्ध्य की एक परत के साथ लपेटा गया है।केबल कॉम्पैक्ट और वाटरटाइट रखने के लिए पीएसपी और ढीले ट्यूब पानी-अवरुद्ध सामग्री के बीच लागू किया जाता है।स्टील टेप के दो किनारों पर दो समानांतर स्टील वायर लगाए जाते हैं।समानांतर स्टील के तारों को दो तरफ टेप में रखा जाता है।केबल एक पॉलीथीन (पीई) म्यान के साथ पूरा हो गया है।
विशेषताएं
अच्छा यांत्रिक और तापमान प्रदर्शन
उच्च शक्ति वाली ढीली ट्यूब जो हाइड्रोलिसिस प्रतिरोधी है
विशेष ट्यूब भरने वाला यौगिक फाइबर की एक महत्वपूर्ण सुरक्षा सुनिश्चित करता है
कॉम्पैक्ट संरचना और लपट, लचीला और अच्छा मोड़-प्रतिरोधी प्रदर्शन
कम फैलाव और क्षीणन।उचित डिजाइन, फाइबर की अधिक लंबाई और अलग कतरा प्रक्रिया के लिए सटीक नियंत्रण उत्कृष्ट यांत्रिक और पर्यावरणीय गुणों को प्रस्तुत करता है।स्टील के तार और नालीदार स्टील टेप बनाने वाले केबल में नमी प्रतिरोध और क्रश प्रतिरोध के अच्छे गुण होते हैं
ऑप्टिकल विशेषताओं
आइटम | इकाई | विनिर्देश | |
G652D | |||
मोड फील्ड व्यास | 1310nm है | उम | 9.2±0.4 |
1550nm | उम | 10.4±0.5 | |
क्लैडिंग व्यास | उम | 124.8±0.7 | |
क्लैडिंग नॉन-सर्कुलरिटी | % | ≤0.7 | |
कोर-क्लैडिंग एकाग्रता एकाग्रता | उम | ≤0.5 | |
कोटिंग व्यास | उम | 245±५ | |
कोटिंग गैर-परिपत्र | % | ≤6.0 | |
क्लेडिंग-कोटिंग एकाग्रता में त्रुटि | उम | ≤१२ | |
केबल कटऑफ वेवलेंथ | एनएम | acc1260 | |
क्षीणन (अधिकतम) | 1310nm है | dB / किमी | ≤0.36 |
1550nm | dBkm | ≤0.22 |
केबल मापदंडों
आइटम | विशेष विवरण | |
फाइबर की गिनती | २ ~ १२ | |
रंगीन कोटिंग फाइबर | आयाम | 250μm + 15μm |
रंग | ब्लू, ऑरेंज, ग्रीन, ब्राउन, ग्रे, व्हाइट | |
ढीली नली | आयाम | 2.0 मिमी±0.05 मिमी |
सामग्री | पीबीटी | |
रंग | प्राकृतिक | |
शक्ति सदस्य | व्यास | 1.0 मिमी |
सामग्री | इस्पात | |
बाहरी जैकेट | आयाम | 8.0 मिमी±0.1 मिमी |
सामग्री | पी.ई | |
रंग | काली |
तकनीकी मापदंड
तापमान की सीमा | -20 सी ~ + 60 सी | |||||||||
रिसर | OFNR / OFN FT4 का प्रकार | |||||||||
विस्तृत बैठक | OFNR / OFN FT6 का प्रकार | |||||||||
जैकेट | LSZH या पीई | |||||||||
कोड नाम | केबल कोर |
व्यास (मिमी) |
तांबा वायर (मिमी) |
रैखिक द्रव्यमान (किलो म) |
लचीला | क्रश | झुकने RADIUS |
|||
कम अवधि (एन) |
लंबा अवधि (एन) |
कम शुक्राणु एन) |
लंबा अवधि (एन) |
कम अवधि एन) |
लंबा अवधि (एन) |
|||||
OPLC-2 * 0.5 | ६ ~ २४ | १० | 2 * 0.5 | 125 | 1500 | 600 | 1000 | 300 | 20 डी | 10 डी |
OPLC-4 * 0.5 | 6- ~ 24 | १० | 4 * 0.5 | 130 | 1500 | 600 | 1000 | 300 | 20 डी | 10 डी |
ओपीएलसी -2 * 0.75 | ६ ~ २४ | १० | 2 * 0.75 | 128 | 1500 | 600 | 1000 | 300 | 20 डी | 10 डी |
OPLC-4 * 0.75 | ६ ~ २४ | १० | ४ * ०. *५ | 135 | 1500 | 600 | 1000 | 300 | 20 डी | 10 डी |
oPLC-2 * 1.0 | ६ ~ २४ | १० | 2 * 1.0 | 130 | 1500 | 600 | 1000 | 300 | 20 डी | 10 डी |
OPLC-4 * 1.0 | 6- ~ 24 | १२ | ४ * १.० | 150 | 1500 | 600 | 1000 | 300 | 20 डी | 10 डी |
ओपीएलसी -2 * 1.5 | ६ ~ २४ | १२ | 2 * 1.5 | 140 | 1500 | 600 | 1000 | 300 | 20 डी | 10 डी |
OPLC-4 * 1.5 | ६ ~ २४ | १२ | ४ * १ .५ | 160 | 1500 | 600 | 1000 | 300 | 20 डी | 10 डी |
ओपीएलसी -2 * 2.5 | 6 ~ -24 | १२ | 2 * 2.5 है | 150 | 1500 | 600 | 1000 | 300 | 20 डी | 10 डी |
ओपीएलसी -4 * 2.5 | 6- ~ 24 | 14.5 | 4 * 2.5 है | 180 | 1500 | 600 | 1000 | 300 | 20 डी | 10 डी |

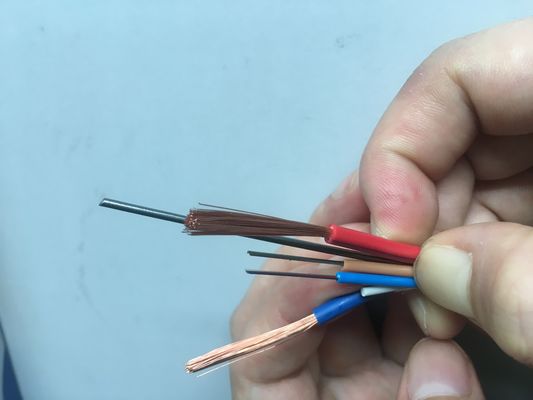

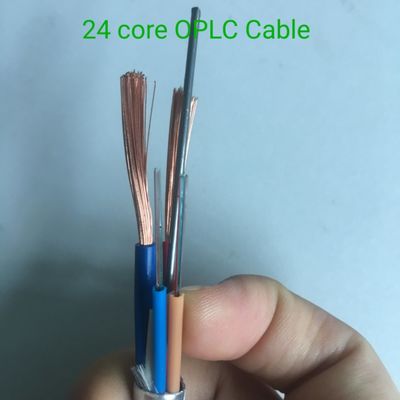

उत्पाद का चित्र
आवेदन
भवन के पाइपलाइन, ओवरहेड, दफन के लिए बाहरी वितरण बॉक्स के लिए उपयोग किया जाता है।
ऑप्टिकल संचार उपकरण कमरे में इस्तेमाल किया,
टेल फाइबर के लिए उपयोग किया जाता है और लाइन में कूदता है।
केबल में आसपास की इमारतों के लिए उपयोग किया जाता है।
पैकिंग और वितरण
1/2/3/4 / किमी एक लकड़ी के ड्रम में,प्रसव के दिन: 5-8 कार्य दिवस
