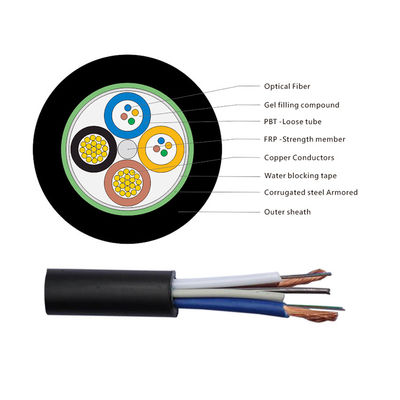

एहाइब्रिड केबल(याओपीएलसी- ऑप्टिकल फाइबर कम्पोजिट लो-वोल्टेज केबल) एक इकाई में बिजली और डेटा ट्रांसमिशन को जोड़ती है। यह कम वोल्टेज बिजली लाइनों (≤0.6/1kV) को ऑप्टिकल फाइबर के साथ जोड़ती है,विद्युत और उच्च बैंडविड्थ संकेतों के समवर्ती वितरण की अनुमति देता है.
तकनीकी पैरामीटर
| कोड नाम | केबल कोर | व्यास (मिमी) | तांबे का तार (मिमी2) | रैखिक द्रव्यमान (किग्रा/किमी) | तन्यता (एन)अल्पकालिक | तन्यता (एन)दीर्घकालिक | कुचल (एन)अल्पकालिक | कुचल (एन)दीर्घकालिक | झुकने की त्रिज्याअल्पकालिक | झुकने की त्रिज्यादीर्घकालिक |
|---|---|---|---|---|---|---|---|---|---|---|
| ओपीएलसी-2*05 | 6 से 24 | 10.0 | 2*05 | 125.0 | 1500 | 600 | 1000 | 300 | 20D | 10D |
| ओपीएलसी-4*05 | 6 से 24 | 10.0 | 4*05 | 130.0 | 1500 | 600 | 1000 | 300 | 20D | 10D |
| ओपीएलसी-2*075 | 6 से 24 | 10.0 | 2*075 | 128.0 | 1500 | 600 | 1000 | 300 | 20D | 10D |
| ओपीएलसी-4*075 | 6 से 24 | 10.0 | 4*075 | 135.0 | 1500 | 600 | 1000 | 300 | 20D | 10D |
| ओपीएलसी-2*1.0 | 6 से 24 | 10.0 | 2*1.0 | 130.0 | 1500 | 600 | 1000 | 300 | 20D | 10D |
| ओपीएलसी-4*1.0 | 6 से 24 | 12.0 | 4*10 | 150.0 | 1500 | 600 | 1000 | 300 | 20D | 10D |
| ओपीएलसी-2*1.5 | 6 से 24 | 12.0 | 2*1.5 | 140.0 | 1500 | 600 | 1000 | 300 | 20D | 10D |
| ओपीएलसी-4*1.5 | 6 से 24 | 12.0 | 4*15 | 160.0 | 1500 | 600 | 1000 | 300 | 20D | 10D |
| ओपीएलसी-2*2.5 | 6 से 24 | 14.5 | 2*2.5 | 180.0 | 1500 | 600 | 1000 | 300 | 20D | 10D |
| ओपीएलसी-4*2.5 | 6 से 24 | 14.5 | 4*25 | 195.0 | 1500 | 600 | 1000 | 300 | 20D | 10D |
| ओपीएलसी-2*4 | 6 से 24 | 14.5 | 2*4 | 210.0 | 1500 | 600 | 1000 | 300 | 20D | 10D |
| ओपीएलसी-4*4 | 6 से 24 | 14.5 | 4*4 | 240.0 | 1500 | 600 | 1000 | 300 | 20D | 10D |

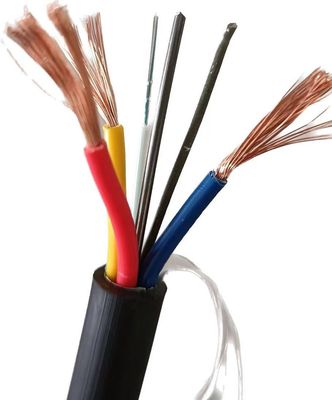

2 तांबे के कंडक्टरों के साथ जीडीटीए बाइब्रिड फाइबर केबल
2 तांबे के कंडक्टरों के साथ जीडीटीएस हाइब्रिड फाइबर केबल

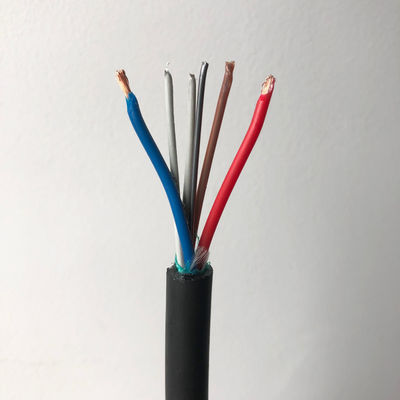

2*2.5 एमएम2 तांबे के कंडक्टरों के साथ जीडीटीएस हाइब्रिड फाइबर केबल
पैकिंग
