गैर-धातु एडीएसएस 6/12/24/48/96 कोर 100/200 मीटर स्पान G652D फाइबर ऑप्टिक केबल ADSS

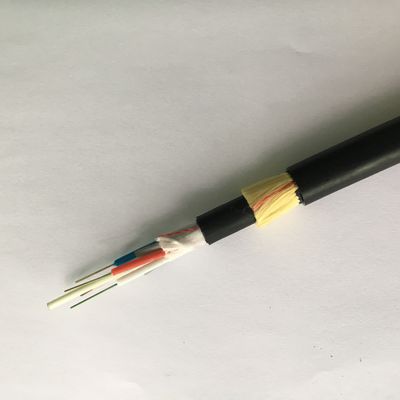

ADSS केबल फंसी ट्यूब है।250μm, फाइबर, उच्च मापांक प्लास्टिक से बने ढीले ट्यूब में स्थित हैं।ट्यूब एक जल प्रतिरोधी भरने वाले यौगिक से भरे होते हैं। ट्यूब (और भराव) एक FRP (फाइबर प्रबलित प्लास्टिक) के आसपास एक गैर-धातु केंद्रीय शक्ति सदस्य के रूप में एक कॉम्पैक्ट और परिपत्र केबल कोर में फंसे हुए हैं।केबल कोर को भरने के बाद परिसर को भरना है।यह पतली पीई आंतरिक म्यान के साथ कवर किया गया है।शक्ति के सदस्य के रूप में आंतरिक म्यान पर फंसे हुए एरोम यार्न की परत के बाद, केबल पीई या एटी (एंटी-ट्रैकिंग) बाहरी म्यान के साथ पूरा हो गया है।
विशेषताएं:
बिजली बंद किए बिना स्थापित किया जा सकता है।
उत्कृष्ट यांत्रिक प्रदर्शन।
तन्य शक्ति और तापमान का अच्छा प्रदर्शन।
हल्के वजन और छोटे व्यास बर्फ / हवा के कारण लोड को कम करने के साथ-साथ टावरों पर भार
और बैकप्रॉप्स।
30 वर्षों में लंबे जीवन काल।
अनुप्रयोग:
व्यापक रूप से स्वयं सहायता हवाई / ओवरहेड में उपयोग किया जाता है।
ऑप्टिकल प्रदर्शन:
| फाइबर प्रकार | G.652D, 125.0 + -1.0μm |
| मोड फील्ड व्यास | 9.2 + -0.2μm 1310 एनएम पर |
| क्लैडिंग व्यास | 125 + -1μm |
| क्लैडिंग नॉन-सर्कुलरिटी | <= 1% |
| कोटिंग व्यास | 245 + -10μm |
| गुणन गुणांक | <= 0.38dB / किमी 1310nm पर, <= 0.22dB / किमी 1550nm पर |
| रंगीन फैलाव | <= 3.5ps / nm / किमी at1285-1330nm, <= 18ps / nm / किमी 1550nm पर |
| जीरो डिसपर्सन वेवलेंथ | 1300-1322nm |
| पीएमडी गुणांक | <= 0.2ps / .km |
केबल पैरामीटर:
| प्रतिरूप संख्या। | एडीएस |
| फाइबर की गिनती | 2-144 कोर |
| फाइबर प्रकार | एसएम G652D |
| केंद्रीय स्ट्रांग सदस्य | एफआरपी |
| ढीली नली | पीबीटी |
| भरने का प्रकार | जेली |
| जल-अवरोधक प्रणाली | पानी अवरोधक टेप |
| ताकत का सदस्य | केवलर सूत |
| भीतर का म्यान | पी.ई |
| बाहरी पर्त | पीई / एटी |
| आवेदन | ओवरहेड, दूरसंचार के लिए एरियल |
पैकिंग:
केबल की प्रत्येक एकल लंबाई को फ़्यूमिगेटिड लकड़ी के ड्रम पर लंबी दूरी की शिपमेंट के लिए उपयुक्त किया जाएगा।
प्लास्टिक बफर शीट द्वारा कवर किया गया।
मजबूत लकड़ी के बैटन द्वारा सील।
केबल के अंत में कम से कम 1 मीटर अंदर परीक्षण के लिए आरक्षित किया जाएगा।
