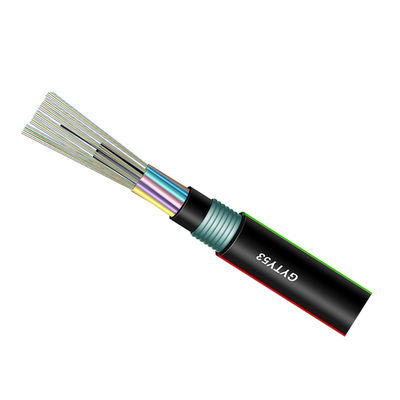

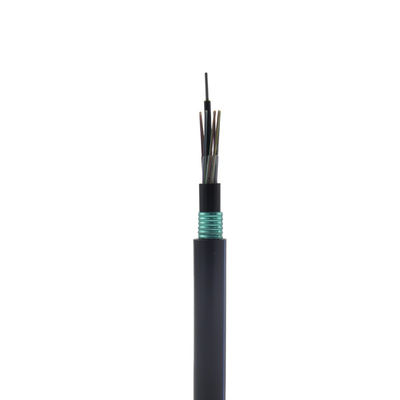

टीवे अंडरग्राउंड डायरेक्ट बरीड फाइबर ऑप्टिक केबल GYFTY53 को आज के सबसे अधिक मांग वाले इंस्टॉलेशन के लिए आवश्यक दफनता सहित लचीलेपन और चंचलता के साथ उच्च फाइबर काउंट प्रदान करने के लिए डिज़ाइन किया गया है।फाइबर के साथ 288 और SZ स्ट्रैंड डिजाइन तक गिना जाता है।
आवेदन:
1. प्रत्यक्ष दफन
2. भूमिगत
3. बैकबोन इंटरनेट
केबल प्रदर्शन:
| मद | मापदंडों | |
|
ढीली नली |
सामग्री | PBT |
| रंग | सभी रंग प्रदर्शित करते हैं | |
| भरनेवाला | सामग्री | पी.ई |
| रंग | काली | |
| CSM | सामग्री | एफआरपी |
| भीतरी जैकेट | सामग्री | MDPE |
| रंग | काली | |
| बाहरी बख्तरबंद | सामग्री | प्लास्टिक लेपित स्टील पट्टी |
| बाहरी जैकेट | सामग्री | MDPE |
| रंग | काली | |
| मिन।झुकने त्रिज्या | स्थिर | 12.5 गुना केबल व्यास |
| गतिशील | 25 गुना केबल व्यास | |
|
बार-बार झुकना |
लोड: 150N, चक्रों की संख्या: 30 कोई स्पष्ट जोड़ क्षीणन, कोई फाइबर ब्रेक और कोई केबल क्षति। |
|
| तन्य प्रदर्शन | लघु अवधि | 1500N |
| क्रश | लघु अवधि | 3000N / 100mm |
| टोशन | लोड: 150N;चक्रों की संख्या: 10;मोड़ कोण: No 180 ° कोई स्पष्ट जोड़ क्षीणन, कोई फाइबर विराम और कोई केबल क्षति नहीं। | |

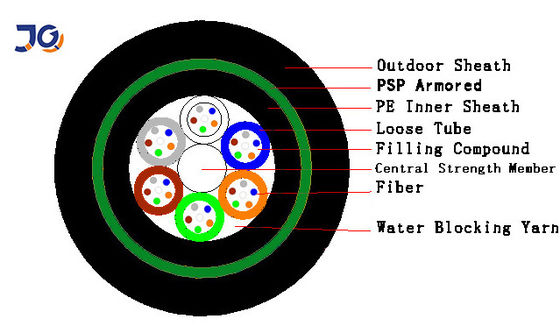

केबल निर्माण के आयाम:
|
फाइबर की गिनती |
संरचना | प्रति ट्यूब फाइबर |
ढीली नली का व्यास (मिमी) |
व्यास / पैड व्यास (मिमी) |
की मोटाई भीतरी जैकेट (मिमी) |
की मोटाई बाहरी जैकेट (मिमी) |
केबल का व्यास (मिमी) |
केबल का वजन (किलो / किमी) |
| 12 | 1 + 6 | 6 | 1.8 ± 0.1 | २.२ / २.२ | 0.9 ± 0.1 | 1.6 ± 0.1 | 12.4 ± 0.5 | 138 |
| 24 | 1 + 6 | 6 | 1.8 ± 0.1 | २.२ / २.२ | 0.9 ± 0.1 | 1.6 ± 0.1 | 12.4 ± 0.5 | 140 |
| 48 | 1 + 6 | 12 | 2.0 ± 0.1 | 2.3 / 2.3 | 0.9 ± 0.1 | 1.6 ± 0.1 | 12.9 ± 0.5 | 152 |
| 96 | 1 + 8 | 12 | 2.0 ± 0.1 | 2.6 / 3.5 | 0.9 ± 0.1 | 1.6 ± 0.1 | 14.1 ± 0.5 | 182 |
| 144 | 1 + 12 | 12 | 2.0 ± 0.1 | 3.0 / 6.3 | 0.9 ± 0.1 | 1.6 ± 0.1 | 16.9 ± 0.5 |
256 |
| केबल प्रकार | ड्रम | ||||
|
ऊंचाई (मिमी) |
चौड़ाई (मिमी) |
भीतरी व्यास (मिमी) |
लंबाई (किमी) |
ड्रम प्रकार | |
| GYFTY53-12 | 950 | 760 | 400 | 2 | लकड़ी का ढोल |
| GYFTY53-24 | 950 | 760 | 400 | 2 | लकड़ी का ढोल |
| GYFTY53-48 | 1000 | 760 | 400 | 2 | लकड़ी का ढोल |
| GYFTY53-96 | 1150 | 760 | 450 | 2 | लकड़ी का ढोल |
| GYFTY53-144 | 1300 | 760 | 500 | 2 | लकड़ी का ढोल |
