वस्तु |
पैरामीटर |
|

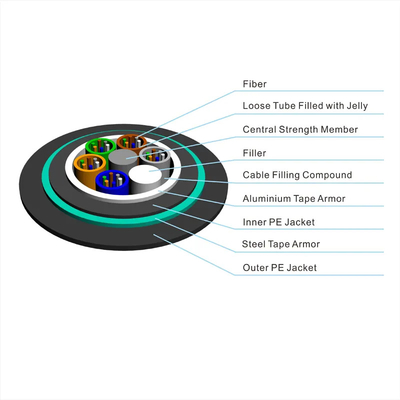

ढीली नली |
सामग्री |
पीबीटी |
रंग |
सभी रंग प्रदर्शित करते हैं |
|
भरनेवाला |
सामग्री |
पी.ई |
रंग |
काला |
|
सीएसएम |
सामग्री |
एफआरपी |
भीतरी जैकेट |
सामग्री |
एमडीपीई |
रंग |
काला |
|
बाहरी बख़्तरबंद |
सामग्री |
प्लास्टिक लेपित इस्पात पट्टी |
बाहरी जैकेट |
सामग्री |
एमडीपीई |
रंग |
काला |
|
मिन।झुकने त्रिज्या |
स्थिर |
12.5 गुना केबल व्यास |
गतिशील |
25 गुना केबल व्यास |
|
बार-बार झुकना |
लोड: 150N; चक्रों की संख्या: 30 कोई स्पष्ट जोड़ क्षीणन नहीं, कोई फाइबर ब्रेक नहीं और कोई केबल क्षति नहीं। |
|
तन्यता प्रदर्शन |
लघु अवधि |
1500 एन |
कुचलना |
लघु अवधि |
3000 एन / 100 मिमी |
टोशन |
लोड:150N;चक्रों की संख्या: 10;मोड़ कोण: ± 180 डिग्री कोई स्पष्ट जोड़ क्षीणन नहीं, कोई फाइबर ब्रेक नहीं और कोई केबल क्षति नहीं। |
|
फाइबर की गिनती |
संरचना |
प्रति ट्यूब फाइबर |
ढीला ट्यूब व्यास(मिमी) |
व्यास / पैड व्यास(मिमी) |
की मोटाईभीतरी जैकेट(मिमी) |
की मोटाईबाहरी जैकेट(मिमी) |
केबल व्यास(मिमी) |
केबल वजन(किग्रा/किमी) |
12 |
1+6 |
6 |
1.8 ± 0.1 |
2.2 /2.2 |
0.9±0.1 |
1.6 ± 0.1 |
12.4 ± 0.5 |
138 |
24 |
1+6 |
6 |
1.8 ± 0.1 |
2.2 /2.2 |
0.9±0.1 |
1.6 ± 0.1 |
12.4 ± 0.5 |
140 |
48 |
1+6 |
12 |
2.0 ± 0.1 |
2.3 /2.3 |
0.9±0.1 |
1.6 ± 0.1 |
12.9 ± 0.5 |
152 |
96 |
1+8 |
12 |
2.0 ± 0.1 |
2.6/3.5 |
0.9±0.1 |
1.6 ± 0.1 |
14.1 ± 0.5 |
182 |
144 |
1+12 |
12 |
2.0 ± 0.1 |
3.0 /6.3 |
0.9±0.1 |
1.6 ± 0.1 |
16.9 ± 0.5 |
256 |
केबल प्रकार |

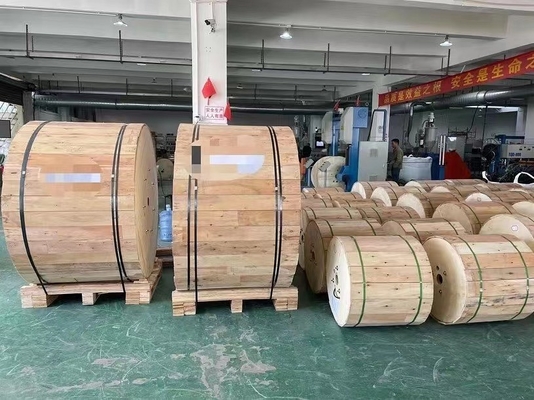

ड्रम |
||||
ऊंचाई(मिमी) |
चौड़ाई(मिमी) |
भीतरी व्यास(मिमी) |
लंबाई(किमी) |
ड्रम प्रकार |
|
GYFTY53-12 |
950 |
760 |
400 |
2 |
लकड़ी का ढोल |
GYFTY53-24 |
950 |
760 |
400 |
2 |
लकड़ी का ढोल |
GYFTY53-48 |
1000 |
760 |
400 |
2 |
लकड़ी का ढोल |
GYFTY53-96 |
1150 |
760 |
450 |
2 |
लकड़ी का ढोल |
GYFTY53-144 |
1300 |
760 |
500 |
2 |
लकड़ी का ढोल |
