सिंगल जैकेट 200 मीटर स्पैन सिंगल मोड विज्ञापन एरियल 24 कोर फाइबर ऑप्टिक केबल
उत्पाद वर्णन

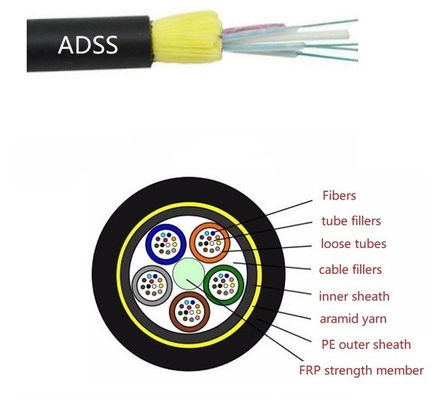

ADSS केबल फंसी हुई ट्यूब है।250μm, फाइबर, उच्च मापांक प्लास्टिक से बने ढीले ट्यूब में स्थित हैं।नलियों को पानी प्रतिरोधी भरने वाले यौगिक के साथ भरा जाता है।ट्यूब (और भराव) एक FRP (फाइबर प्रबलित प्लास्टिक) के आसपास एक गैर-धातु केंद्रीय शक्ति सदस्य के रूप में एक कॉम्पैक्ट और परिपत्र केबल कोर में फंसे हुए हैं।केबल कोर को भरने के बाद परिसर को भरना है।यह पतले पीई (पॉलीइथिलीन) आंतरिक म्यान के साथ कवर किया गया है।शक्ति के सदस्य के रूप में आंतरिक म्यान पर फंसे हुए एरंड यार्न की परत के बाद, केबल पीई या एटी (एंटी-ट्रैकिंग) बाहरी म्यान के साथ पूरा हो गया है।
विशेषताएं
क्रश प्रतिरोध और लचीलापन, केबल वॉटरटाइट सुनिश्चित करने के लिए निम्नलिखित उपाय किए जाते हैं
100% केबल कोर भरने, ढीला ट्यूब भरने यौगिक
अच्छा यांत्रिक और तापमान प्रदर्शन
उच्च शक्ति वाली ढीली ट्यूब जो हाइड्रोलिसिस प्रतिरोधी है
विशेष ट्यूब भरने वाला यौगिक फाइबर की एक महत्वपूर्ण सुरक्षा सुनिश्चित करता है
केंद्रीय शक्ति सदस्य के रूप में एकल फाइबर प्रबलित प्लास्टिक
ऑप्टिकल विशेषताओं
| आइटम | इकाई | विनिर्देश | |
| G652D | |||
| मोड फील्ड व्यास | 1310nm | उम | 9.2±0.4 |
| 1550nm | उम | 10.4±0.5 | |
| क्लैडिंग व्यास | उम | 124.8±0.7 | |
| क्लैडिंग नॉन-सर्कुलरिटी | % | ≤0.7 | |
| कोर-क्लैडिंग एकाग्रता एकाग्रता | उम | ≤0.5 | |
| कोटिंग व्यास | उम | 245±5 | |
| कोटिंग गैर-परिपत्र | % | ≤6.0 | |
| क्लेडिंग-कोटिंग एकाग्रता में त्रुटि | उम | ≤12 | |
| केबल कटऑफ वेवलेंथ | एनएम | acc≤1260 | |
| क्षीणन (अधिकतम।) | 1310nm | dB / किमी | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
तकनीकी डेटा
|
अवधि: १०० मी |
के तहत 110kv |
24core |
|
संरचनात्मक पैरामीटर |
केंद्रीय शक्ति घटक: एफआरपी |
व्यास: 1.5 मिमी |
|
ढीली नली (जेली भरी हुई) |
बाहरी व्यास: 1.8 मिमी |
|
|
आंतरिक म्यान पीई |
मोटाई: 0.9 मिमी |
|
|
बाहरी म्यान पीई |
मोटाई: 1.8 मिमी |
|
|
तकनीकी पैरामीटर |
केबल का बाहरी व्यास |
10.0mm |
|
केबल पार के अनुभागीय क्षेत्र |
95.03 मिमी 2 |
|
|
फाइबर मॉडल |
G.652D |
|
|
केबल का वजन |
85 किग्रा / किमी |
|
|
रेटेड तन्य शक्ति (RTS) |
10 नं |
|
|
मिनम ने तनाव की अनुमति दी (MAT) |
4kn |
|
|
एड्स |
3.2kn |
|
|
यंग मापांक |
7.8 नं। / एमएम 2 |
|
|
ताप विस्तार प्रसार गुणांक |
1.810-6 /डिग्री सेल्सियस |
|
|
क्रस प्रतिरोध |
दीर्घकालिक: 1100 एन / 100 मिमी |
|
|
लघु अवधि: 2200 एन / 100 मिमी |
||
|
अनुमति तुला त्रिज्या |
दीर्घकालिक (जब चल रहा है) 220 मिमी |
|
|
लघु अवधि (जब बिछाने) 360 मिमी |
उत्पाद की तस्वीर
आवेदन
एरियल बिछाने की विधि के लिए उपयुक्त है
भंडारण / परिचालन तापमान: -40 ℃ ~ + 70 ℃
