ISO9001 All Dielectric Double Sheath ADSS Fiber Optic Cable
ISO9001 All Dielectric Double Sheath ADSS Fiber Optic Cable ISO9001 All Dielectric Double Sheath ADSS Fiber Optic Cable
अब से संपर्क करें

ISO9001 सभी ढांकता हुआ डबल म्यान ADSS फाइबर ऑप्टिक केबल

न्यूनतम आदेश मात्रा : 1km पैकेजिंग विवरण : लकड़ी का ढोल
प्रसव के समय : 3-5 दिनों, यह आदेश मात्रा पर निर्भर करता है भुगतान शर्तें : एल / सी, टी / टी, वेस्टर्न यूनियन, Alipay
आपूर्ति की क्षमता : 4500 प्रति माह
उत्पत्ति के प्लेस: चीन ब्रांड नाम: Jiqian
प्रमाणन: ISO 9001 मॉडल संख्या: ADSS- डबल म्यान

विस्तार जानकारी
उत्पत्ति के प्लेस: गुआंगज़ौ, चीन केबल ब्रांड: Jiqian
कंडक्टर की संख्या: ≥ १० Cettification: आईएसओ 9001
उत्पादक: हाँ आवेदन: भूमि के ऊपर
बाहरी पर्त: पी.ई फाइबर की संख्या: 2-288
भंडारण और उपयोग तापमान: -40 ℃ से + 70 ℃।
प्रमुखता देना:

डबल म्यान ADSS फाइबर ऑप्टिक केबल

,

डबल म्यान सभी ढांकता हुआ फाइबर ऑप्टिक केबल

,

ISO9001 ADSS फाइबर ऑप्टिक केबल

उत्पाद विवरण

सभी ढांकता हुआ स्व-सहायक डबल म्यान ऑप्टिकल केबल ADSS

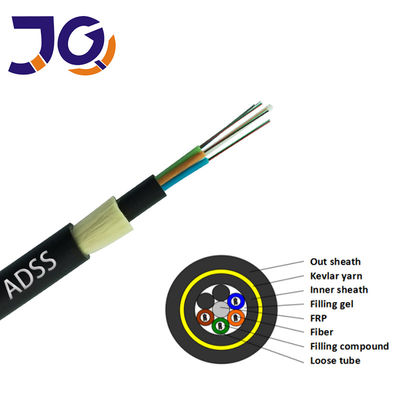

ADSS ऑप्टिकल केबल एक ढीली ट्यूब फंसे संरचना को अपनाता है।250 माइक्रोन ऑप्टिकल फाइबर उच्च मापांक सामग्री से बने ढीले ट्यूब में लिपटा होता है,

और ढीला ट्यूब जलरोधी परिसर से भरा है।ढीली ट्यूब (और भरने की रस्सी) को एक कॉम्पैक्ट केबल कोर बनाने के लिए गैर-धातु केंद्रीय सुदृढीकरण कोर (एफआरपी) के चारों ओर घुमाया जाता है, और केबल कोर में अंतराल को पानी अवरोधक ग्रीस से भर दिया जाता है।केबल कोर एक पॉलीइथाइलीन (पीई) आंतरिक म्यान में बाहर निकाल दिया जाता है, फिर अरंडी फाइबर को मजबूत करने के लिए फंसे, और अंत में इसे पॉलीथीन (पीई) द्वारा पूरा किया जाता है।

ISO9001 सभी ढांकता हुआ डबल म्यान ADSS फाइबर ऑप्टिक केबल 0





ADSS ऑप्टिकल केबल का डिजाइन पूरी तरह से बिजली लाइनों की वास्तविक स्थिति पर विचार करता है और उच्च वोल्टेज बिजली ट्रांसमिशन लाइनों के विभिन्न स्तरों के लिए उपयुक्त है।10kV और 35kV विद्युत लाइनों के लिए, पॉलीइथिलीन (PE) म्यान का उपयोग किया जा सकता है;110kV और 220kV विद्युत लाइनों के लिए, केबल हैंगिंग पॉइंट को विद्युत क्षेत्र तीव्रता वितरण की गणना करके निर्धारित किया जाना चाहिए और इलेक्ट्रिक ट्रैकिंग (एटी) बाहरी म्यान का उपयोग किया जाना चाहिए।एक ही समय में, विभिन्न फाइबर के आवेदन की आवश्यकताओं को पूरा करने के लिए aramid फाइबर की मात्रा और सही स्ट्रैंडिंग प्रक्रिया को सावधानीपूर्वक डिज़ाइन किया गया है।



विशेषताएं



• बिजली काटे बिना स्थापित किया जा सकता है

• हल्के वजन और छोटे केबल व्यास, बर्फ के प्रभाव को कम करने, हवा और टॉवर और समर्थन पर लोड

• बड़े स्पैन, अधिकतम स्पैन 1000 मीटर से अधिक है

• उत्कृष्ट तन्य गुण और तापमान विशेषताएं हैं

• जीवन प्रत्याशा 30 वर्ष



संरचना और तकनीकी विनिर्देश ADSS-SJ (50-150M)

संदर्भ।आउटर
व्यास
(मिमी)		 संदर्भ।वजन
(किलो / किमी)

Rec।दैनिक मैक्स।
काम का तनाव

(केएन)

 अधिकतम स्वीकार्य
काम का तनाव
(केएन)

टूटना

शक्ति

(केएन)

शक्ति

सदस्य

सीएसए

(मिमी 2)

का मापांक
लोच
सीएसए

(केएन / mm2)

तपिश

विस्तार

गुणक

(x10- 6 / K)

 उपयुक्त स्पैन
मीटर
पीई जैकेट एटी जैकेट ए ख सी घ
1 1 110 120 1.0 2.5 8 3.0 6.6 2.1 120 80 100 80
11.5 115 125 1.5 4 10 4.5 7.3 1.8 180 120 150 120
12 120 130 2.5 6 15 7.5 8.3 1.5 250 150 290 150



संरचना और तकनीकी विनिर्देश ADSS-DJ (50-750M)

संदर्भ।आउटर
व्यास
(मिमी)		 संदर्भ।वजन
(किलो / किमी)

Rec।दैनिक मैक्स।
काम का तनाव

(केएन)

 अधिकतम स्वीकार्य
काम का तनाव
(केएन)

टूटना

शक्ति

(केएन)

शक्ति

सदस्य

सीएसए

(मिमी 2)

का मापांक
लोच
सीएसए

(केएन / mm2)

तपिश

विस्तार

गुणक

(x10- 6 / K)

 उपयुक्त स्पैन
मीटर
पीई जैकेट एटी जैकेट ए ख सी घ
12.5 125 136 1.5 4 10 4.6 7.6 1.8 160 100 140 100
13.0 132 142 2.25 6 15 7.6 8.3 1.5 230 150 200 150
13.3 137 148 3.0 8 20 10.35 9.45 1.3 300 200 290 200
13.6 145 156 3.6 10 24 13.8 10.8 1.2 370 250 350 250
13.8 147 159 4.5 12 30 14.3 11.8 1.0 420 280 400 280
14.5 164 177 5.4 15 36 18.4 13.6 0.9 480 320 460 320
14.9 171 185 6.75 18 45 22.0 16.4 0.6 570 380 550 380
15.1 179 193 7.95 22 53 26.4 18.0 0.3 670 460 650 460
15.5 190 204 9.0 26 60 32.2 19.1 0.1 750 530 750 510



ऑप्टिकल विशेषता



फाइबर प्रकार

क्षीणन

(+ 20 ℃)

बैंडविड्थ

संख्यात्मक छिद्र

ऑप्टिकल केबल कट-ऑफ वेवलेंथ

@ 850nm

@ 1300nm

@ 1310nm

@ 1550nm

@ 850nm

@ 1300nm
G.652 --- --- ≤0.36dB / किमी ≤0.22dB / किमी --- --- --- ≤1260nm
G.655 --- --- ≤0.40dB / किमी ≤0.23dB / किमी --- --- --- ≤1450nm
50 / 125μm ≤3.3dB / किमी ≤1.2dB / किमी --- --- ≥500MHz · किमी ≥500MHz · किमी 0.200 ± 0.015 एनए ---
62.5 / 125μm ≤3.5dB / किमी ≤1.2dB / किमी --- --- ≥200MHz · किमी ≥500MHz · किमी 0.275 5 0.015 एनए ---



आवेदन: स्व-सहायक ओवरहेड
