ब्रांड
| जाइकियान |
ऑप्टिकल फाइबर प्रकार | सिंगल मोड G652D या G657A1 |
जैकेट सामग्री | पीवीसी या पीई |
फाइबर की गिनती | 4,6,8,12,24,36,48,72,96,144 |
जैकेट का रंग | काली |
शक्ति सदस्य | 1.0 मिमी मैसेंजर स्टील वायर या एफआरपी |
केबल व्यास | 9.6 मिमी |
लंबाई | 2000 मीटर प्रति रोल या अनुकूलित |
कुल भार | 90 किग्रा |

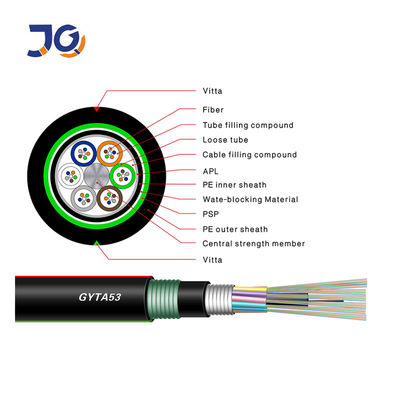

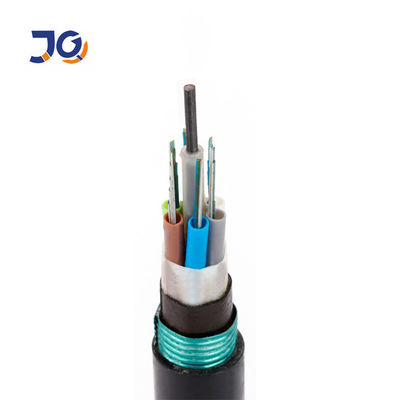

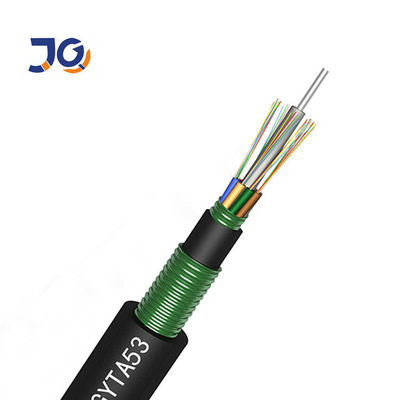

उत्पाद कार्य और सुविधाएँ | 53 केबल फंसे GYTA53 परत की संरचना उच्च मापांक सामग्री से बने ढीले आस्तीन में 250um फाइबर एम्बेड करने के लिए है, और ढीले आस्तीन ट्यूब को जलरोधी परिसर के साथ भरें।केबल कोर के केंद्र में एक धातु प्रबलित कोर है।कुछ फाइबर ऑप्टिक केबलों के लिए, धातु को मजबूत करने वाली कोर को पॉलीथीन की एक परत के साथ बाहर निकालने की आवश्यकता होती है।ढीली आवरण और भरने की रेखा को केंद्रीय सुदृढीकरण कोर के चारों ओर घुमाकर एक कॉम्पैक्ट और गोल केबल कोर बनाया जाता है, और केबल कोर में अंतराल को जल-अवरोधक भराव से भरा जाता है।डबल लेपित प्लास्टिक स्टील पट्टी लंबे समय तक लिपटे और extruded पॉलीथीन sheathed केबल।
|
केबल की संख्या | १२ | २४ | ४ 48 | ||
फाइबर मॉडल | जी .652 डी | ||||
डिज़ाइन (ताकतवर + ट्यूब और भराव) | 1 + 5 | ||||
केंद्रीय शक्ति सदस्य | सामग्री | इस्पात तार | |||
व्यास (± 0.5) मिमी | 1.4 | ||||
ढीली नली | सामग्री | पीबीटी | |||
व्यास (± 0.06) मिमी | 1.72 | 1.72 | 2.0 | ||
मोटाई (ness 0.03) मिमी | 0.30 | 0.30 | 0.32 है | ||
द मैक्स .कोर नं ./Tube | ६ | ६ | १२ | ||
भराव रस्सी | सामग्री | LDPE | |||
व्यास (± 0.06) मिमी | 1.7 | 1.7 | 2.0 | ||
नहीं। | ३ | 1 | 1 | ||
नमी रोधक | सामग्री | पॉलिमर लेपित एल्यूमीनियम टेप | |||
मोटाई (ness 0.03) मिमी | 0.20 | ||||
भीतरी म्यान | सामग्री | एमडीपीई | |||
मोटाई (ness 0.2) मिमी | 0.9 | ||||
आर्मोरिंग | सामग्री | पॉलिमर कोटेड स्टील टेप | |||
मोटाई (ness 0.2) मिमी | 0.22 | ||||
वाटर ब्लोइंग लेयर | सामग्री | भरने वाला यौगिक | |||
बाहरी पर्त | सामग्री | एमडीपीई | |||
मोटाई (ness 0.2) मिमी | 1.8 | ||||
केबल व्यास (± 0.5) मिमी | 12.5 | 12.5 | १३.१ | ||
केबल वजन (Weight 10) किग्रा / किमी | 152 | 167 | 167 | ||
क्षीणन | 1310nm है | 0.35 डीबी / किमी | |||
1550nm | 0.21 डीबी / किमी | ||||
मिन।झुकने त्रिज्या | बिना तनाव के | 12.5 × केबल-φ | |||
अधिकतम तनाव के तहत | 25.0 × केबल-φ | ||||
तापमान सीमा (℃) | इंस्टालेशन | -20 ~ 60 | |||
परिवहन और भंडारण | -40 ~ + 70 | ||||
ऑपरेशन | -40 ~ + 70 | ||||
फ़ीचर:
बेहतर फाइबर्स प्रोटेक्शन के लिए लूज़ ट्यूब जेल-भरा हुआ निर्माण।
डबल जैकेट सिंगल आर्मर्ड (GYTY53) और डबल जैकेट डबल आर्मर्ड
(GYTA53) कृंतक pr.otection और प्रत्यक्ष दफन के लिए।
यूवी और नमी प्रतिरोधी डिजाइन
