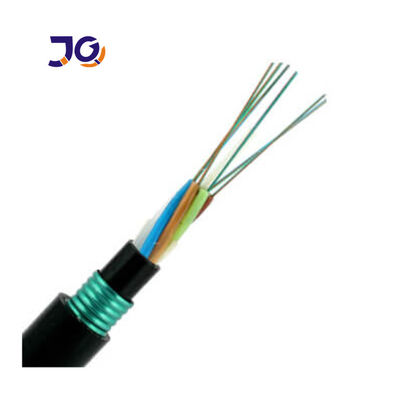

गैर-धातु GYFTY53 पानी-अवरुद्ध फाइबर ऑप्टिक केबल फंसे
1. प्रत्यक्ष दफन
2. भूमिगत
3. बैकबोन इंटरनेट
ऑप्टिकल विशेषताओं
|
|
|
जी .652 डी |
50 / 125um |
625 / 125μm |
|
क्षीणन |
@ 850nm |
|
≤3.0 डीबी / किमी |
B3.0 डीबी / किमी |
|
(+ 20 ° C) |
@ 1300nm |
|
B1.0 डीबी / किमी |
B1.0 डीबी / किमी |
|
|
@ 1310nm |
≤0.36dB / किमी |
|
|
|
|
@ 1550nm |
≤0.22dB / किमी |
|
|
|
बैंडविड्थ (क्लासए) |
@ 850nm |
|
2500 मेगाहर्ट्ज किमी |
2200 मेगाहर्ट्ज: किमी |
|
|
@ 1300nm |
|
21000 मेगाहर्ट्ज-किमी |
2600 मेगाहर्ट्ज किमी |
|
संख्यात्मक छिद्र |
|
|
0.200 + 0.015NA |
0.275 + 0.015NA |
|
केबलकूट- बंद |
|
≤1260nm |
|
|
तकनीकी डेटा
|
फाइबर की गिनती |
नाममात्र व्यास (मिमी) |
नाममात्र वजन (किलो / किमी) |
मैक्स फाइबर प्रति ट्यूब |
की संख्या (ट्यूब + भराव) |
अनुमति योग्य लोड (एन/ 100 मिमी) |
स्वीकार्य क्रश प्रतिरोध (एन / 100 मिमी) |
||
|
कम अवधि |
लंबा अवधि |
कम अवधि |
दीर्घावधि |
|||||
|
२ ~ ३६ |
10.2 |
125 |
१२ |
६ |
3000 |
1000 |
3000 |
1000 |
|
३६ ~ 72२ |
15.1 |
212 |
१२ |
६ |
3000 |
1000 |
3000 |
1000 |
|
74 ~ 96 |
16.3 |
246 है |
१२ |
। |
3000 |
1000 |
3000 |
1000 |
|
98 ~ 120 |
17.8 |
288 |
१२ |
१० |
3000 |
1000 |
3000 |
1000 |
|
१२२ ~ १४४ |
19.4 |
336 |
१२ |
१२ |
3000 |
1000 |
3000 |
1000 |
|
> 144 |
ग्राहक के अनुरोध के अनुसार डिजाइन |
|||||||

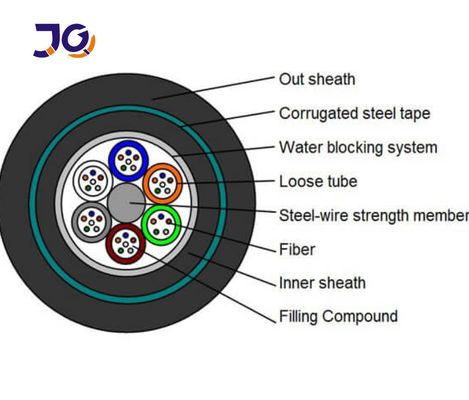

| मद | मापदंडों | |
|
ढीली नली |
सामग्री | पीबीटी |
| रंग | सभी रंग प्रदर्शित करते हैं | |
| भरनेवाला | सामग्री | पी.ई |
| रंग | काली | |
| सीएसएम | सामग्री | एफआरपी |
| भीतरी जैकेट | सामग्री | एचडीपीई |
| रंग | काली | |
| बाहरी बख्तरबंद | सामग्री | प्लास्टिक लेपित स्टील पट्टी |
| बाहरी जैकेट | सामग्री | एचडीपीई |
| रंग | काली | |
| मिन।झुकने त्रिज्या | स्थिर | 12.5 गुना केबल व्यास |
| गतिशील | 25 गुना केबल व्यास | |
| बार-बार झुकना | लोड: 150N, चक्रों की संख्या: 30 कोई स्पष्ट जोड़ क्षीणन, कोई फाइबर ब्रेक और कोई केबल क्षति। | |
| तन्य प्रदर्शन | लघु अवधि | 1500 एन |
| क्रश | लघु अवधि | 3000N / 100 मिमी |
| टोशन | लोड: 150N;चक्रों की संख्या: 10;मोड़ कोण: No 180 ° कोई स्पष्ट जोड़ क्षीणन, कोई फाइबर विराम और कोई केबल क्षति नहीं। | |
