जल प्रतिरोधी 48 कोर 500 मीटर स्पैन ओएफसी एडीएसएस फाइबर ऑप्टिक केबल
व्यक्ति से संपर्क करें : Philip
फ़ोन नंबर : +8613422342788
WhatsApp : +8613422342788
विस्तार जानकारी |
|||
फाइबर प्रकार: | सिंगल मोड या मल्टी मोड | प्रकार: | आउटडोर ऑप्टिकल केबल एरियल |
---|---|---|---|
फाइबर की गिनती: | 2-144 कोर | रंग: | काले, अनुकूलित |
लंबाई: | 2 किमी या इच्छित लंबाई | जैकेट सामग्री: | पी.ई |
नाम: | ADSS ऑप्टिकल फाइबर केबल | शक्ति सदस्य: | एफआरपी |
आवेदन: | हवाई | परिचालन तापमान: | -40 ~ +60 सी |
हाई लाइट: | विज्ञापन 24 कोर मल्टीमोड फाइबर ऑप्टिक केबल,केवलर यार्न 24 कोर मल्टीमोड फाइबर ऑप्टिक केबल,केवलर यार्न आउटडोर मल्टीमोड फाइबर ऑप्टिक केबल |
उत्पाद विवरण

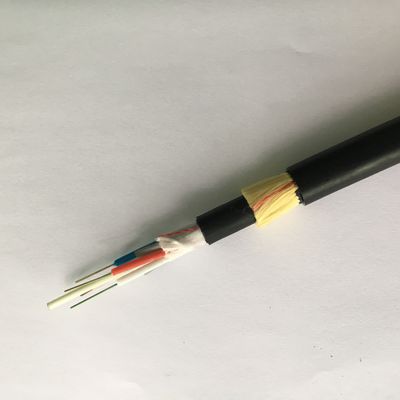

विज्ञापन केबल केवलर यार्न 100 मीटर स्पैन 24 कोर सिंगल मल्टी मोड आउटडोर फाइबर ऑप्टिक केबल

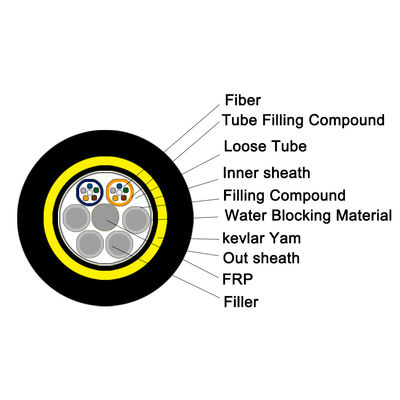

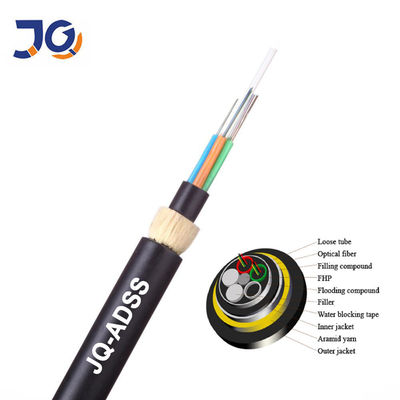

ADSS केबल फंसी हुई ट्यूब है।250μm, फाइबर, उच्च मापांक प्लास्टिक से बने ढीले ट्यूब में स्थित हैं।नलियों को पानी प्रतिरोधी भरने वाले यौगिक के साथ भरा जाता है।ट्यूब (और भराव) एक FRP (फाइबर प्रबलित प्लास्टिक) के आसपास एक गैर-धातु केंद्रीय शक्ति सदस्य के रूप में एक कॉम्पैक्ट और परिपत्र केबल कोर में फंसे हुए हैं।केबल कोर को भरने के बाद परिसर को भरना है।यह पतले पीई (पॉलीइथिलीन) आंतरिक म्यान के साथ कवर किया गया है।शक्ति के सदस्य के रूप में आंतरिक म्यान पर फंसे हुए एरंड यार्न की परत के बाद, केबल पीई या एटी (एंटी-ट्रैकिंग) बाहरी म्यान के साथ पूरा हो गया है।
विशेषताएं
1. अच्छा यांत्रिक और तापमान प्रदर्शन
2. उच्च शक्ति ढीला ट्यूब है कि हाइड्रोलिसिस प्रतिरोधी है
3. विशेष ट्यूब भरने यौगिक फाइबर की एक महत्वपूर्ण सुरक्षा सुनिश्चित करते हैं
4. क्रश प्रतिरोध और लचीलापन
5. केबल वॉटरटाइट सुनिश्चित करने के लिए निम्नलिखित उपाय किए गए हैं:
केंद्रीय ताकत सदस्य के रूप में 6.Single फाइबर प्रबलित प्लास्टिक
7. नली ट्यूब भरने यौगिक
8.100% केबल कोर फिलिंग
ऑप्टिकल विशेषताओं
आइटम | इकाई | विनिर्देश | |
G652D | |||
मोड फील्ड व्यास | 1310nm | उम | 9.2±0.4 |
1550nm | उम | 10.4±0.5 | |
क्लैडिंग व्यास | उम | 124.8±0.7 | |
क्लैडिंग नॉन-सर्कुलरिटी | % | ≤0.7 | |
कोर-क्लैडिंग एकाग्रता एकाग्रता | उम | ≤0.5 | |
कोटिंग व्यास | उम | 245±5 | |
कोटिंग गैर-परिपत्र | % | ≤6.0 | |
क्लेडिंग-कोटिंग एकाग्रता में त्रुटि | उम | ≤12 | |
केबल कटऑफ वेवलेंथ | एनएम | acc≤1260 | |
क्षीणन (अधिकतम।) | 1310nm | dB / किमी | ≤0.36 |
1550nm | dBkm | ≤0.22 |
तकनीकी डेटा
अवधि: १०० मी |
के तहत 110kv |
24core |
संरचनात्मक पैरामीटर |
केंद्रीय शक्ति घटक: एफआरपी |
व्यास: 1.5 मिमी |
ढीली नली (जेली भरी हुई) |
बाहरी व्यास: 1.8 मिमी |
|
आंतरिक म्यान पीई |
मोटाई: 0.9 मिमी |
|
बाहरी म्यान पीई |
मोटाई: 1.8 मिमी |
|
तकनीकी पैरामीटर |
केबल का बाहरी व्यास |
11mm |
केबल पार के अनुभागीय क्षेत्र |
95.03 मिमी 2 |
|
फाइबर मॉडल |
G.652D |
|
केबल का वजन |
95kg / किमी |
|
रेटेड तन्य शक्ति (RTS) |
10 नं |
|
मिनम ने तनाव की अनुमति दी (MAT) |
4kn |
|
एड्स |
3.2kn |
|
यंग मापांक |
7.8 नं। / एमएम 2 |
|
ताप विस्तार प्रसार गुणांक |
1.810-6 /डिग्री सेल्सियस |
|
क्रस प्रतिरोध |
दीर्घकालिक: 1100 एन / 100 मिमी |
|
लघु अवधि: 2200 एन / 100 मिमी |
||
अनुमति तुला त्रिज्या |
दीर्घकालिक (जब चल रहा है) 220 मिमी |
|
लघु अवधि (जब बिछाने) 360 मिमी |
आवेदन
एरियल बिछाने की विधि के लिए उपयुक्त है
भंडारण / परिचालन तापमान: -40 ℃ ~ + 70 ℃
पैकेज विस्तार
उ। नाम
बी। सकल / नेट वजन
C.Fiber प्रकार
D.Cable लंबाई
