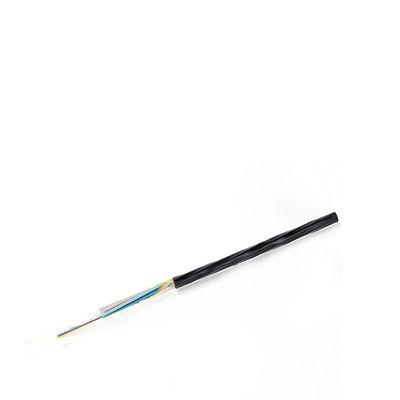

जीसीवाईएफवाई एयर ब्लोन फाइबर माइक्रो केबल 24 48 96 कोर माइक्रो डक्ट केबल
उत्पाद परिचय:

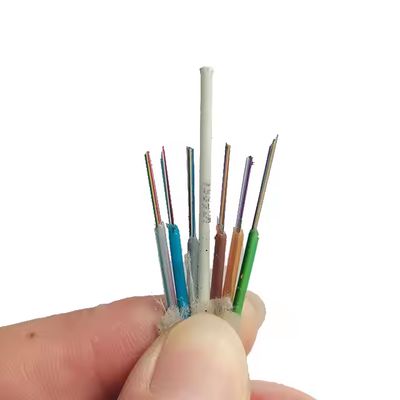

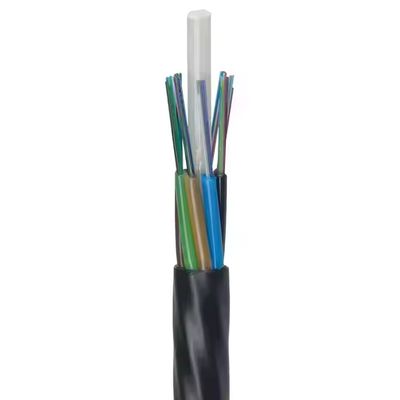

जीसीवाईएफवाई एयर ब्लोन फाइबर माइक्रो केबल में नॉन-मेटेलिक स्ट्रेंथ मेंबर के साथ लूज ट्यूब स्ट्रैंडेड स्ट्रक्चर होता है, जिसे माइक्रो डक्ट नेटवर्क में कुशल एयर ब्लोइंग इंस्टॉलेशन के लिए डिज़ाइन किया गया है।
मुख्य विशेषताएं:
अनुप्रयोग:
ऑप्टिकल विशेषताएँ
| आइटम | विनिर्देशन |
| फाइबर प्रकार | जी.652डी |
| क्षीणन | |
| @ 1310 एनएम | ≤0.36 डीबी/किमी |
| @ 1383 एनएम | ≤0.35 डीबी/किमी |
| @ 1550 एनएम | ≤0.22 डीबी/किमी |
| @ 1625 एनएम | ≤ 0.30 डीबी/किमी |
| केबल कट-ऑफ वेवलेंथ(λcc) | ≤1260 एनएम |
| शून्य फैलाव वेवलेंथ (एनएम) | 1300 ~ 1324 एनएम |
| शून्य फैलाव ढलान | ≤0.092 पीएस/(एनएम2.किमी) |
| क्रोमैटिक फैलाव | |
| @ 1288 ~ 1339 एनएम | ≤3.5 पीएस/(एनएम. किमी) |
| @ 1550 एनएम | ≤18 पीएस/(एनएम. किमी) |
| @ 1625 एनएम | ≤22 पीएस/(एनएम. किमी) |
| पीएमडीक्यू | ≤0.2 पीएस/किमी1/2 |
| मोड फील्ड डायमीटर @ 1310 एनएम | 9.2±0.4 यूएम |
| कोर कॉन्सेंट्रिसिटी एरर | ≤0.6 यूएम |
| क्लैडिंग डायमीटर | 125.0±0.7 यूएम |
| क्लैडिंग नॉन-सर्कुलरिटी | ≤1.0% |
| कोटिंग डायमीटर | 245±10 यूएम |
| प्रूफ टेस्ट | 100 केपीएसआई (=0.69 जीपीए), 1% |
फाइबर और ट्यूब रंग
• परिवहन/भंडारण तापमान: -40°C से +70°C
केबलपैरामीटर
|
कोर |
कोर/ट्यूब |
एफआरपी व्यास (मिमी) |
शीथ मोटाई (मिमी) |
लगभग। समग्र व्यास (मिमी) |
लगभग। वजन (किग्रा/किमी) |
| 12 | 12 | 1.5 | 0.5±0.1 | 5.6 | 24 |
| 24 | 12 | 1.5 | 0.5±0.1 | 5.6 | 24 |
| 48 | 12 | 1.5 | 0.5±0.1 | 5.6 | 24 |
| 72 | 12 | 1.5 | 0.5±0.1 | 5.6 | 24 |
| 96 | 12 | 2.5 | 0.5±0.1 | 6.6 | 38 |
डिलीवरी लंबाई
• मानक लंबाई: 4,000 मीटर; अन्य लंबाई भी उपलब्ध हैं।
