Bule LSZH जैकेट माइनिंग फ्लेम-रिटार्डेंट फाइबर ऑप्टिक केबल 24 कोर MGTSV
सुरक्षित संचालन के लिए उत्कृष्ट लौ retardant प्रदर्शन
हाइड्रोलिसिस प्रतिरोध के साथ उच्च शक्ति ढीली ट्यूब
मजबूत क्रश प्रतिरोध, वॉटरप्रूफिंग और एंटी रोडेंट सुरक्षा प्रदान करने वाला डबल शीथ और सिंगल आर्मर डिज़ाइन
प्रभावी जल अवरोधन प्रदान करने वाली गैर बुनी टेप लिपटी ढीली ट्यूब
विशेष ट्यूब भरने वाला यौगिक विश्वसनीय फाइबर सुरक्षा सुनिश्चित करता है
ब्लू पीवीसी या LSZH जैकेट लौ retardant और आसान पहचान
आसान स्थापना के लिए उच्च क्रश प्रतिरोध के साथ लचीली संरचना
माइन डक्ट इंस्टॉलेशन के लिए उपयुक्त
एरियल परिनियोजन के लिए उपयुक्त
माइनस 40 डिग्री सेल्सियस से प्लस 70 डिग्री सेल्सियस तक भंडारण तापमान रेंज
माइनस 40 डिग्री सेल्सियस से प्लस 70 डिग्री सेल्सियस तक ऑपरेटिंग तापमान रेंज
|
आइटम का नाम
|
MGTSV फाइबर ऑप्टिक केबल
|
|
उत्पत्ति का स्थान
|
गुआंग्डोंग, चीन
|
|
मॉडल संख्या
|
MGTSV
|
|
ब्रांड का नाम
|
JQ |
|
फाइबर प्रकार
|
सिंगल मोड ITU-T G652D
|
|
फाइबर संख्या
|
2-288 कोर
|
|
स्ट्रेंथ मेंबर
|
सेंट्रल स्टील वायर/ FRP
|
|
जैकेट की सामग्री
|
लौ-रिटार्डेंट शीथ
|
|

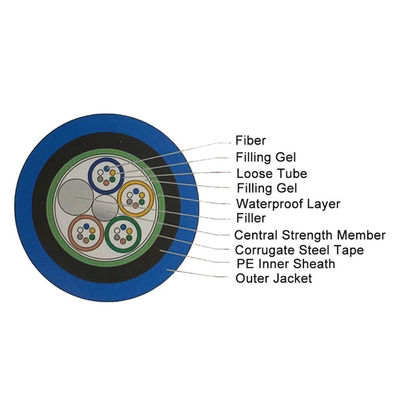

केबल संरचना
|
स्ट्रैंडेड लूज ट्यूब
|
|
प्रमाणपत्र
|
ISO9001/CE/RoHS/CE
|
|
भंडारण तापमान
|
-40℃ से +70℃
|
|
अनुप्रयोग
|
डक्ट/एरियल
|
ऑप्टिकल विशेषताएं
| आइटम | यूनिट | विशिष्टता | |
| G652D | |||
| मोड फील्ड व्यास | 1310nm | um | 9.2±0.4 |
| 1550nm | um | 10.4±0.5 | |
| क्लैडिंग व्यास | um | 124.8±0.7 | |
| क्लैडिंग गैर-परिपत्रता | % | ≤0.7 | |
| कोर-क्लैडिंग संकेंद्रण त्रुटि | um | ≤0.5 | |
| कोटिंग व्यास | um | 245±5 | |
| कोटिंग गैर-परिपत्रता | % | ≤6.0 | |
| क्लैडिंग-कोटिंग संकेंद्रण त्रुटि | um | ≤12 | |
| केबल कटऑफ वेवलेंथ | nm | acc≤1260 | |
| क्षीणन (अधिकतम) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
तकनीकी डेटा
| केबल प्रकार |
फाइबर गिनती |
ट्यूब +भरण |
केबल व्यास मिमी |
केबल वजन किलो/किमी |
तन्यता शक्ति लंबा/छोटा टर्म एन |
क्रश प्रतिरोध लंबा /छोटा टर्म एन/100 मीटर |
बेंडिंग त्रिज्या स्थिर /डायनामिक मिमी |
|
MGTSV-2~6 |
2~60 | 5 | 12.2 | 156 | 1000/2000 | 500/1500 | 15D/30D |
| MGTSV-62~72 | 62~72 | 6 | 13.8 | 210 | 1750/3500 | 500/1500 | 15D/30D |
| MGTSV-74~96 | 74~96 | 8 | 15.1 | 242 | 1750/3500 | 500/1500 | 15D/30D |
| MGTSV-98~120 | 98~120 | 10 | 17.2 | 280 | 1750/3500 | 500/1500 | 15D/30D |
| MGTSV-122~144 | 122~144 | 12 | 19 | 320 | 1750/3500 | 500/1500 | 15D/30D |
| MGTSV-146~216 | 146~216 | 18 | 19 | 320 | 1750/3500 | 500/1500 | 15D/30D |
उत्पाद छवि
पैकिंग और डिलीवरी
एक लकड़ी के ड्रम में 1/2/3/4/5 किमी,डिलीवर दिन: 5-8 कार्य दिवस
