मॉडल:GCYFY

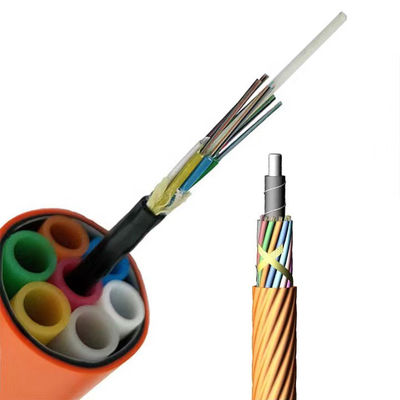

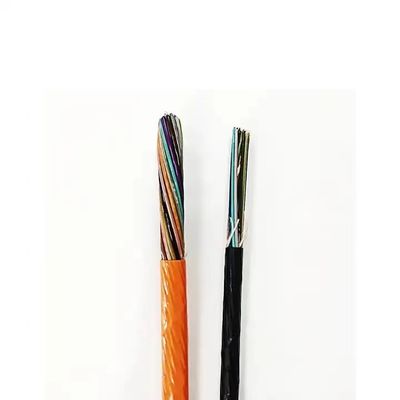

संरचना:ढीली-ट्यूब, गैर-धात्विक प्रबलित, गैर-बख्तरबंद माइक्रो केबल पूर्व-लेएड माइक्रोडक्ट्स में हवा से उड़ाए जाने या खींचे जाने वाले स्थापना के लिए डिज़ाइन किया गया।
गैर-धातु शक्ति सदस्य; हल्के और लचीला
उत्कृष्ट यांत्रिक और तापमान प्रदर्शन के साथ ढीली ट्यूब डिजाइन
नलिका उपयोग को अधिकतम करने के लिए हवा से उड़ाया स्थापना के लिए अनुकूलित
आसान नेटवर्क विस्तार और तेजी से तैनाती
एफटीटीएच फीडर और ड्रॉप सेगमेंट
शाखा बिंदुओं से पहुंच बिंदुओं तक हवा से उड़ाया गया संयंत्र
बैकबोन, मेट्रो और एक्सेस नेटवर्क के लिए उपयुक्त
ऑप्टिकल विशेषताएं
| पद | विनिर्देश |
| फाइबर का प्रकार | G.652D |
| कमजोरी | |
| @ 1310 एनएम | ≤0.36 डीबी/किमी |
| @ 1383 nm | ≤0.35 डीबी/किमी |
| @ 1550 एनएम | ≤0.22 डीबी/किमी |
| @ 1625 एनएम | ≤ 0.30 डीबी/किमी |
| केबल कट-ऑफ तरंग दैर्ध्य ((λcc) | ≤1260 एनएम |
| शून्य फैलाव तरंगदैर्ध्य (एनएम) | 1300 ~ 1324 एनएम |
| शून्य फैलाव ढलान | ≤0.092 पीएस/ ((nm2.km) |
| रंग विसारण | |
| @ 1288 ~ 1339 nm | ≤3.5 पीएस/ ((एनएम. किमी) |
| @ 1550 एनएम | ≤18 पीएस/ ((एनएम. किमी) |
| @ 1625 एनएम | ≤22 पीएस/ ((एनएम. किमी) |
| PMDQ | ≤0.2 ps/km1/2 |
| मोड क्षेत्र व्यास @ 1310 एनएम | 9.2±0.4 उम्म |
| कोर एकाग्रता त्रुटि | ≤0.6 um |
| आवरण व्यास | 125.0±0.7 उम्म |
| आवरण गैर परिपत्र | ≤1.0% |
| कोटिंग व्यास | 245±10 उम्म |
| प्रमाण परीक्षण | 100 केपीएसआई (=0.69 जीपीए), 1% |
फाइबर और ट्यूब रंग
• परिवहन/भंडारण तापमानः -40°C से +70°C
केबलपैरामीटर
|
कोर |
कोर/ट्यूब |
एफआरपी व्यास (मिमी) |
शीट की मोटाई (मिमी) |
कुल व्यास (मिमी) |
लगभग. वजन (किग्रा/किमी) |
| 12 | 12 | 1.5 | 0.5±0.1 | 5.6 | 24 |
| 24 | 12 | 1.5 | 0.5±0.1 | 5.6 | 24 |
| 48 | 12 | 1.5 | 0.5±0.1 | 5.6 | 24 |
| 72 | 12 | 1.5 | 0.5±0.1 | 5.6 | 24 |
| 96 | 12 | 2.5 | 0.5±0.1 | 6.6 | 38 |
वितरण की अवधि
• मानक लंबाईः 4,000 मीटर; अन्य लंबाई भी उपलब्ध हैं।
