मल्टी लॉज ट्यूब माइनर डक्ट फाइबर ऑप्टिक केबल MGTSV
प्रमुख विशेषताएं
उत्कृष्ट यांत्रिक और तापमान प्रदर्शन
उच्च शक्ति वाली ढीली नली उच्च जलरोधी सुरक्षा के साथ
विशेष ट्यूब भरने वाला यौगिक फाइबर सुरक्षा सुनिश्चित करता है
मजबूत कुचल प्रतिरोध और उच्च लचीलापन
बढ़ी हुई स्थायित्व के लिए इस्पात तार केंद्रीय शक्ति सदस्य
पूर्ण जल अवरुद्ध करने के लिए पूर्ण केबल-कोर भरना
नमी प्रतिरोधी जेल से भरा हुआ ढीला ट्यूब
पीएसपी परत नमी-प्रूफ और रोगियों के खिलाफ प्रदर्शन में सुधार करती है
जल-अवरोधक सामग्री अनुदैर्ध्य स्राव को रोकती है
उच्च अग्नि प्रतिरोधी प्रदर्शन के लिए नीले रंग की लौ प्रतिरोधी पीवीसी बाहरी आवरण
|
वस्तु का नाम
|
एमजीटीएसवी फाइबर ऑप्टिक केबल
|
|
मूल स्थान
|
गुआंग्डोंग, चीन
|
|
मॉडल संख्या
|
MGTSV
|
|
ब्रांड नाम
|
JQ/ Jiqian/ अनुकूलित करें |
|
फाइबर का प्रकार
|
एकल मोड आईटीयू-टी G652D
|
|
फाइबर नं.
|
२-२८८ कोर
|
|
शक्ति सदस्य
|
केंद्रीय इस्पात तार/एफआरपी
|
|
जैकेट की सामग्री
|
लौ प्रतिरोधी आवरण
|
|

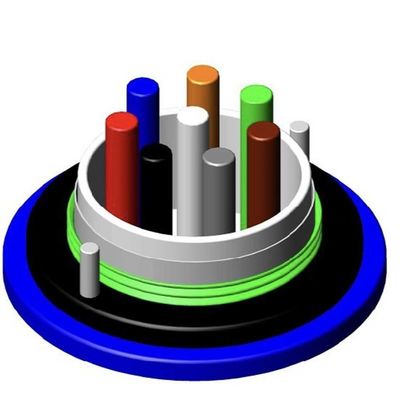

केबल संरचना
|
फंसे हुए ढीले ट्यूब
|
|
प्रमाणपत्र
|
ISO9001/CE/RoHS/CE
|
|
भंडारण तापमान
|
-40°C से +70°C
|
|
आवेदन
|
नलिका/एरियल
|
ऑप्टिकल विशेषताएं
| पद | इकाई | विनिर्देश | |
| G652D | |||
| मोड फ़ील्ड व्यास | 1310nm | उह | 9.2±0.4 |
| 1550nm | उह | 10.4±0.5 | |
| आवरण व्यास | उह | 124.8±0.7 | |
| नॉन-सर्कुलर | % | ≤0.7 | |
| कोर-क्लेडिंग एकाग्रता त्रुटि | उह | ≤0.5 | |
| कोटिंग व्यास | उह | 245±5 | |
| कोटिंग नॉन-सर्कुलर | % | ≤6.0 | |
| आवरण-कोटिंग एकाग्रता त्रुटि | उह | ≤12 | |
| केबल कटऑफ तरंग दैर्ध्य | एनएम | acc≤1260 | |
| कमजोरी (अधिकतम) | 1310nm | डीबी/किमी | ≤0.36 |
| 1550nm | डीबीकिमी | ≤0.22 | |
तकनीकी डेटा
| केबल का प्रकार |
फाइबर काउंट |
ट्यूब + भरने |
केबल व्यास मिमी |
केबल वजन किलोग्राम/किमी |
खिंचाव शक्ति लम्बा/छोटा अवधि N |
कुचलना प्रतिरोध लम्बा /अल्पकालिक एन/100 मीटर |
झुकाना त्रिज्या स्थैतिक /गतिशील मिमी |
|
एमजीटीएसवी-2~6 |
2~60 | 5 | 12.2 | 156 | 1000/2000 | 500/1500 | 15D/30D |
| एमजीटीएसवी-62~72 | 62 से 72 | 6 | 13.8 | 210 | 1750/3500 | 500/1500 | 15D/30D |
| एमजीटीएसवी-74~96 | 74 से 96 | 8 | 15.1 | 242 | 1750/3500 | 500/1500 | 15D/30D |
| एमजीटीएसवी-98~120 | 98~120 | 10 | 17.2 | 280 | 1750/3500 | 500/1500 | 15D/30D |
| MGTSV-122~144 | 122 से 144 | 12 | 19 | 320 | 1750/3500 | 500/1500 | 15D/30D |
| एमजीटीएसवी-146~216 | 146~216 | 18 | 19 | 320 | 1750/3500 | 500/1500 | 15D/30D |

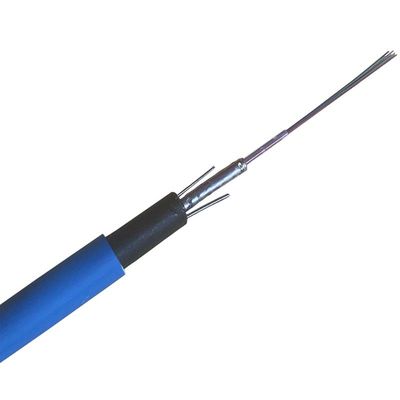

उत्पाद छवि
आवेदन
खदान नलिका / एरियल के लिए उपयुक्त
भंडारण/प्रचालन तापमानः -40°C~+70°C
पैकिंग और वितरण

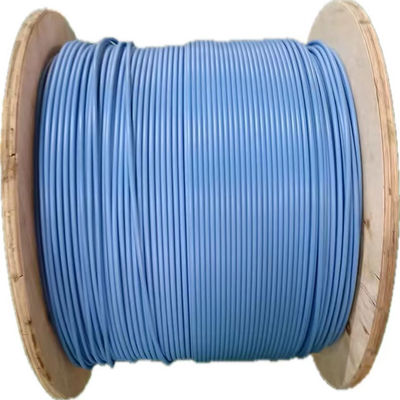

एक लकड़ी के ड्रम में 1/2/3/4/5 किमी,वितरण के दिन:5-8 कार्यदिवस
