माइन फ्लेम-रिटार्डेंट फाइबर ऑप्टिक केबल MGXTSV
विशेषताएं:
ज्वाला प्रतिरोधी और टिकाऊ डिज़ाइन
उच्च शक्ति वाला जल-अपघटन-प्रतिरोधी ढीला ट्यूब
कुचल प्रतिरोध, जलरोधक और कृंतक सुरक्षा के लिए डबल शीथ और सिंगल आर्मर
ढीले ट्यूब के चारों ओर जल-अवरोधक गैर-बुना टेप
सुरक्षात्मक ट्यूब भरने वाला यौगिक
आसान पहचान के लिए नीला पीवीसी या LSZH जैकेट
लचीला और कुचल-प्रतिरोधी फाइबर ऑप्टिक केबल
|
आइटम का नाम
|
MGXTSV फाइबर ऑप्टिक केबल
|
|
उत्पत्ति का स्थान
|
गुआंग्डोंग, चीन
|
|
मॉडल संख्या
|
MGTSV
|
|
ब्रांड का नाम
|
JQ |
|
फाइबर प्रकार
|
सिंगल मोड ITU-T G652D
|
|
फाइबर संख्या
|
2-24 कोर
|
|
स्ट्रेंथ मेंबर
|
सेंट्रल स्टील वायर
|
|
जैकेट की सामग्री
|
ज्वाला-प्रतिरोधी शीथ
|
|

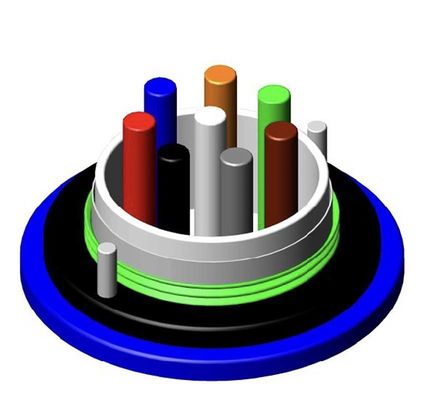

केबल संरचना
|
यूनिट ट्यूब
|
|
प्रमाणपत्र
|
ISO9001/CE/RoHS/CE
|
|
संग्रहण तापमान
|
-40℃ से +70℃
|
|
अनुप्रयोग
|
डक्ट/एरियल
|
ऑप्टिकल विशेषताएं
| आइटम | यूनिट | विशिष्टता | |
| G652D | |||
| मोड फील्ड व्यास | 1310nm | um | 9.2±0.4 |
| 1550nm | um | 10.4±0.5 | |
| क्लैडिंग व्यास | um | 124.8±0.7 | |
| क्लैडिंग नॉन-सर्कुलरिटी | % | ≤0.7 | |
| कोर-क्लैडिंग संकेंद्रण त्रुटि | um | ≤0.5 | |
| कोटिंग व्यास | um | 245±5 | |
| कोटिंग नॉन-सर्कुलरिटी | % | ≤6.0 | |
| क्लैडिंग-कोटिंग संकेंद्रण त्रुटि | um | ≤12 | |
| केबल कटऑफ वेवलेंथ | nm | acc≤1260 | |
| क्षीणन (अधिकतम) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
तकनीकी पैरामीटर
| फाइबर गिनती |
केबल व्यास (मिमी) |
केबल वजन किग्रा/किमी) |
तन्य शक्ति लंबा/छोटा टर्म (N) |
क्रश प्रतिरोध लंबा/छोटा टर्म (N/100mm) |
बेंडिंग त्रिज्या स्टेटिक/डायनामिक |
| 2~12 | 8 | 78 | 1000/3000 | 1000/3000 | 10D/20D |
| 14~24 | 10 | 90 | 1000/3000 | 1000/3000 | 10D/20D |

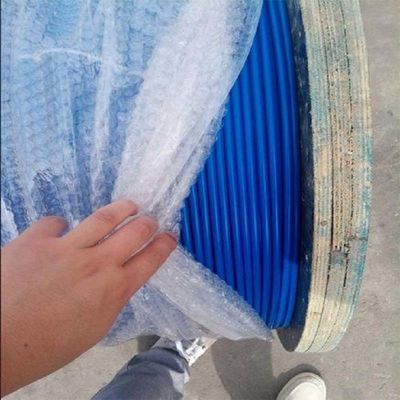

नमूने दिखाते हैं
अनुप्रयोग
माइन डक्ट / एरियल के लिए उपयुक्त
भंडारण / ऑपरेटिंग तापमान: -40℃~+70℃
पैकिंग और डिलीवरी
एक लकड़ी के ड्रम में 1/2/3/4/5 किमी,डिलीवरी दिन: 5-8 कार्य दिवस
