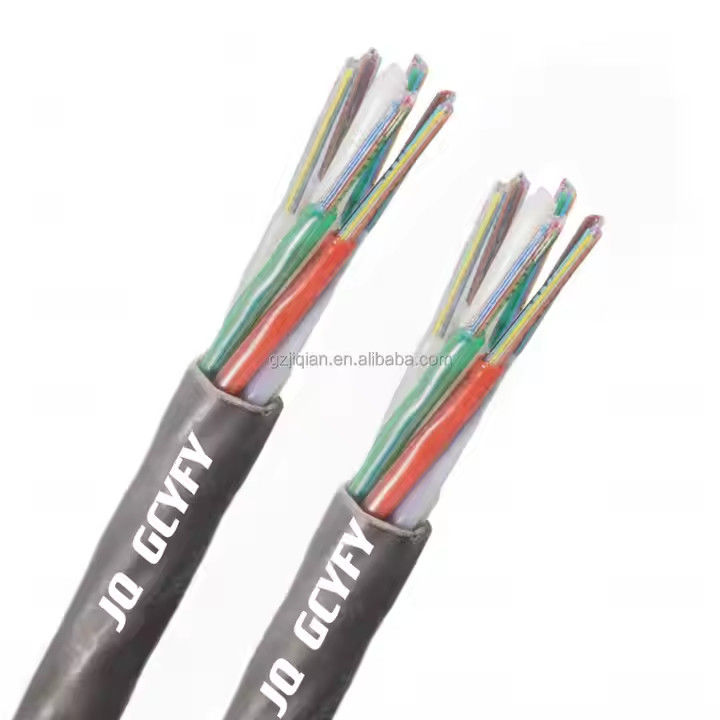

96 कोर माइक्रो एयर ब्लोड फाइबर ऑप्टिक केबल GCYFY/GCYFTY नलिकाओं की स्थापना के लिए
उत्पाद का वर्णन
GCYFY/GCYFTY माइक्रो एयर ब्लो फाइबर ऑप्टिक केबल एक गैर धातु, कवच मुक्त डिजाइन को अपनाता है। इसे पूर्व-लेटेड माइक्रो डक्ट्स में हवा उड़ाकर स्थापित किया जा सकता है। यह तकनीक पाइपलाइन उपयोग में सुधार करती है,स्थापना को सरल बनाता है, और भविष्य में विस्तार की अनुमति देता है।
ऑप्टिकल विशेषताएं
| पद | विनिर्देश |
| फाइबर का प्रकार | G.652D |
| कमजोरी | |
| @ 1310 एनएम | ≤0.36 डीबी/किमी |
| @ 1383 nm | ≤0.35 डीबी/किमी |
| @ 1550 एनएम | ≤0.22 डीबी/किमी |
| @ 1625 एनएम | ≤ 0.30 डीबी/किमी |
| केबल कट-ऑफ तरंग दैर्ध्य ((λcc) | ≤1260 एनएम |
| शून्य फैलाव तरंगदैर्ध्य (एनएम) | 1300 ~ 1324 एनएम |
| शून्य फैलाव ढलान | ≤0.092 पीएस/ ((nm2.km) |
| रंग विसारण | |
| @ 1288 ~ 1339 nm | ≤3.5 पीएस/ ((एनएम. किमी) |
| @ 1550 एनएम | ≤18 पीएस/ ((एनएम. किमी) |
| @ 1625 एनएम | ≤22 पीएस/ ((एनएम. किमी) |
| PMDQ | ≤0.2 ps/km1/2 |
| मोड क्षेत्र व्यास @ 1310 एनएम | 9.2±0.4 उम्म |
| कोर एकाग्रता त्रुटि | ≤0.6 um |
| आवरण व्यास | 125.0±0.7 उम्म |
| आवरण गैर परिपत्र | ≤1.0% |
| कोटिंग व्यास | 245±10 उम्म |
| प्रमाण परीक्षण | 100 केपीएसआई (=0.69 जीपीए), 1% |
फाइबर और ट्यूब रंग

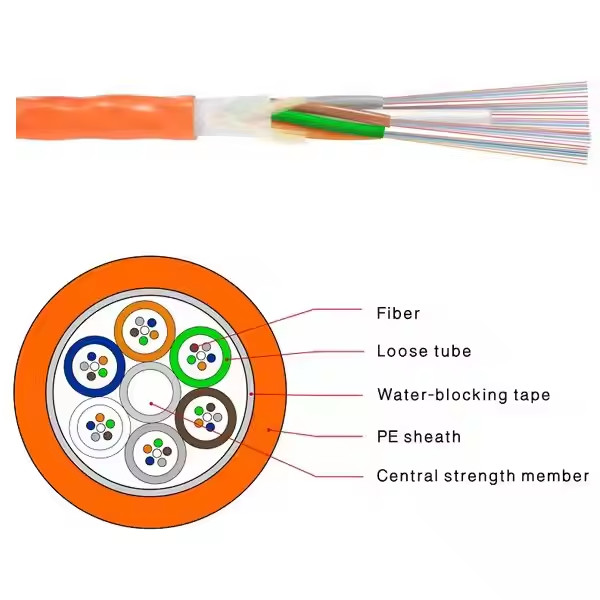

केबलपैरामीटर
| # | पद | इकाई | पैरामीटर |
| 1 | फाइबर की संख्या | 96 | |
| 2 | प्रति ट्यूब फाइबर की संख्या | 12 | |
| 3 | ढीली ट्यूबों की संख्या | 8 | |
| 4 | ढीली ट्यूब व्यास | मिमी | 1.5 |
| 5 | केंद्रीय बल सदस्य | मिमी | 2.5 |
| 6 | बाहरी आवरण | मिमी | 6.6 |
| 7 | रिपकोर्ड का संख्या | 1 | |
| 8 | केबल व्यास | मिमी | 6.4±0.1 |
| 9 | केबल का वजन | किलोग्राम/किमी | 40 |
| 10 | कमजोरी 1310 एनएम | डीबी/किमी | ≤0.36dB/किमी |
| 11 | कमजोरी 1550 एनएम | डीबी/किमी | ≤0.22dB/किमी |
| 12 | रंग विसंगति 1285-1330 एनएम | ps/nm.km | ≤3.5 |
| 13 | 1550 एनएम रंग विसंगति | ps/nm.km | ≤18 |
| 14 | केबल कट-ऑफ तरंग दैर्ध्य | ʎcc | ≤1260nm |
| 15 | फाइबर कट-ऑफ तरंग दैर्ध्य | मिमी | ≤1470 |
| 16 | शून्य फैलाव | 1300~1324nm | |
| 17 | शून्य फैलाव ढलान | ps/nm2 x किमी | ≤0.092 |
| 18 | ध्रुवीकरण मोड फैलाव | पीएस/किमी | 1.0 |
| 19 | ध्रुवीकरण मोड फैलाव | पीएस/किमी | 0.3 |
| 20 | मोड फ़ील्ड व्यास | μm | 1310 9.2 ± 0.4 |
| 21 | मोड फ़ील्ड व्यास | μm | 1550 10.4 ± 0.8 |
| 22 | कोर क्लैडिंग एकाग्रता त्रुटि | μm | ≤0.5 |
| 23 | आवरण व्यास | μm | 125±10 |
| 24 | नॉन-सर्कुलर | % | ≤2.0% |
| 25 | कोटिंग -क्लेडिंग एकाग्रता त्रुटि | μm | ≤12 |
| 26 | प्राथमिक कोटिंग व्यास | μm | 125±10 |
| 27 | प्राथमिक कोटिंग सामग्री (रंग रहित) | 245± 10μm | |
| 28 | फाइबर कर्ल रेडियस | m | R≥4 |
| 29 | तन्य शक्ति | एन | स्थापनाः 1000 अधिकतम ऑपरेशनः 600 |
| 30 | क्रश प्रतिरोध | एन/मिमी | 800/100 |
| 31 | प्रभाव शक्ति | एन.एम. | टक्कर की ऊर्जा:450g*1m; हथौड़ा के सिर की त्रिज्याः 12.5mm; टक्कर की संख्याः 5 कोई स्पष्ट अतिरिक्त क्षीणन नहीं, कोई फाइबर ब्रेक और कोई केबल क्षति नहीं। |
| 32 | घुमाव | भारः 150N; चक्रों की संख्याः10घुमाव कोणः±180° कोई स्पष्ट अतिरिक्त क्षीणन, कोई फाइबर ब्रेक और कोई केबल क्षति नहीं। | |
| 33 | कंक | मिमी | 1000 एन/100 मिमी |
| 34 | मिन. झुकने की त्रिज्या | लोड 25N,25चक्र | |
| 35 | स्थापना | ̊ C | -15 ̊ C~+60 ̊ C |
| 36 | ऑपरेशन | ̊ C | -35 ̊ C~+70 ̊ C |
| 37 | भंडारण | ̊ C | -35 ̊ C~+70 ̊ C |
