फ्रिंज्ड लॉस ट्यूब GCYFY एयर-ब्लोड माइक्रो डक्ट केबल
उत्पाद का वर्णन

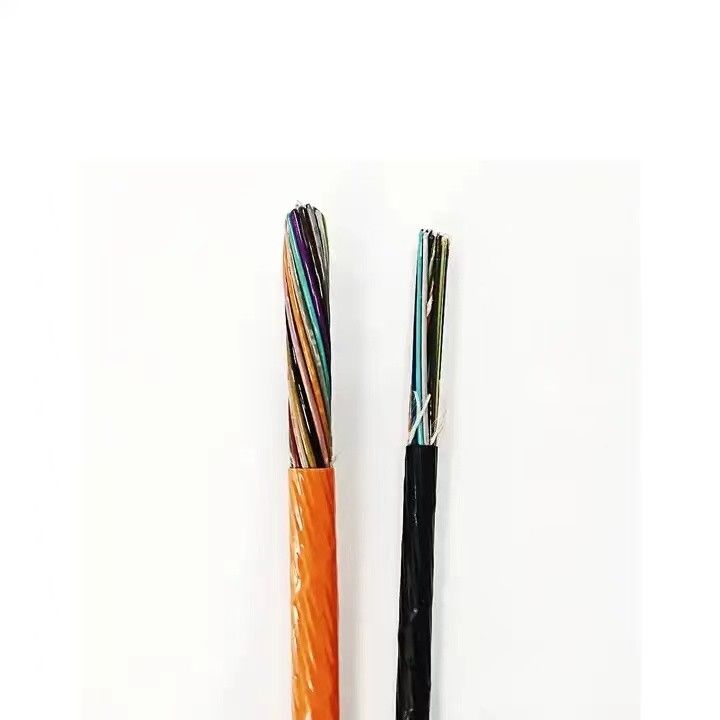

जीसीवाईएफवाई वायु-उड़ाया माइक्रो-डक्ट केबल में उच्च प्रदर्शन संचार नेटवर्क के लिए एक स्ट्रैन्डेड ढीली ट्यूब डिजाइन है। कॉम्पैक्ट, हल्के और संभालने में आसान है,यह सूक्ष्म नलिकाओं में हवा से फूंककर स्थापित करने के लिए अनुकूलित है, जो तेजी से और लागत प्रभावी तैनाती की अनुमति देता है।
प्रत्येक ढीली ट्यूब में उच्च गुणवत्ता वाले ऑप्टिकल फाइबर होते हैं जिनमें जल-अवरोधक जेल होता है, जो कठोर परिस्थितियों में भी मजबूत यांत्रिक सुरक्षा और स्थिर संकेत संचरण सुनिश्चित करता है।स्ट्रैन्डेड संरचना तन्यता शक्ति में सुधार करती है, जबकि टिकाऊ बाहरी आवरण नमी और पर्यावरण प्रभाव का विरोध करता है।
अपने उच्च फाइबर की संख्या और कुशल संरचना के लिए धन्यवाद, यह जीसीवाईएफवाई केबल एफटीटीएक्स, रीढ़ की हड्डी लिंक, डेटा केंद्रों और मेट्रो नेटवर्क के लिए आदर्श है जिन्हें उच्च गति, उच्च क्षमता डेटा संचरण की आवश्यकता होती है।
1. मॉडल: GCYFY-96B1.3
2केबल का क्रॉस सेक्शन
ऑप्टिकल विशेषताएं
| पद | विनिर्देश |
| फाइबर का प्रकार | G.652D |
| कमजोरी | |
| @ 1310 एनएम | ≤0.36 डीबी/किमी |
| @ 1383 nm | ≤0.35 डीबी/किमी |
| @ 1550 एनएम | ≤0.22 डीबी/किमी |
| @ 1625 एनएम | ≤ 0.30 डीबी/किमी |
| केबल कट-ऑफ तरंग दैर्ध्य ((λcc) | ≤1260 एनएम |
| शून्य फैलाव तरंगदैर्ध्य (एनएम) | 1300 ~ 1324 एनएम |
| शून्य फैलाव ढलान | ≤0.092 पीएस/ ((nm2.km) |
| रंग विसारण | |
| @ 1288 ~ 1339 nm | ≤3.5 पीएस/ ((एनएम. किमी) |
| @ 1550 एनएम | ≤18 पीएस/ ((एनएम. किमी) |
| @ 1625 एनएम | ≤22 पीएस/ ((एनएम. किमी) |
| PMDQ | ≤0.2 ps/km1/2 |
| मोड क्षेत्र व्यास @ 1310 एनएम | 9.2±0.4 उम्म |
| कोर एकाग्रता त्रुटि | ≤0.6 um |
| आवरण व्यास | 125.0±0.7 उम्म |
| आवरण गैर परिपत्र | ≤1.0% |
| कोटिंग व्यास | 245±10 उम्म |
| प्रमाण परीक्षण | 100 केपीएसआई (=0.69 जीपीए), 1% |
फाइबर और ट्यूब रंग
विशेषताएं

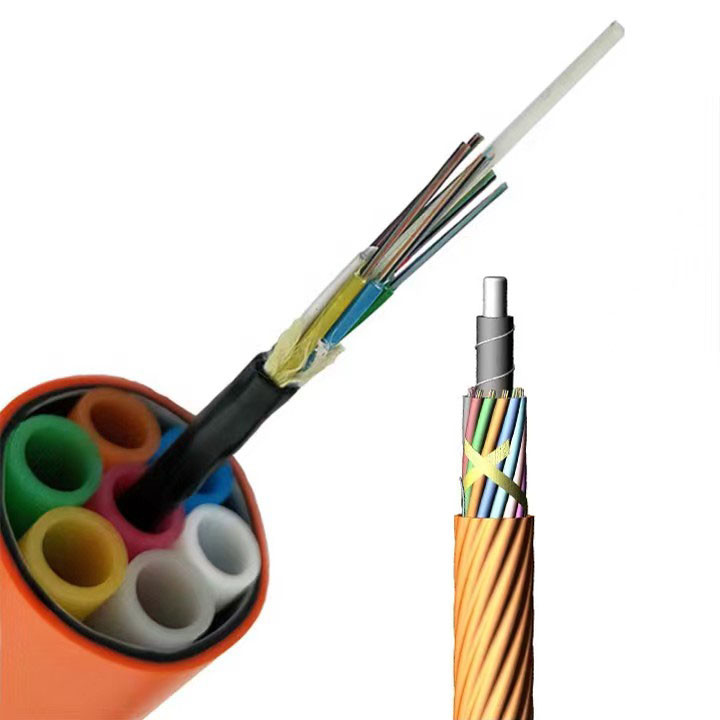

GCYFY स्ट्रैन्डेड लॉस ट्यूब एयर-ब्लोड माइक्रो केबल में गैर-धातु शक्ति सदस्य और गैर-बख्तरबंद संरचना का उपयोग किया जाता है, जिससे यह हल्का और लचीला होता है।यह पूर्व-लेटेड माइक्रो नलिकाओं में हवा उड़ाकर स्थापित किया जा सकता हैयह डिजाइन नलिका उपयोग को बढ़ाता है, नेटवर्क विस्तार को सरल बनाता है, और कुशल, स्केलेबल तैनाती का समर्थन करता है।
केबलपैरामीटर
|
कोर |
कोर/ट्यूब |
एफआरपी व्यास (मिमी) |
शीट की मोटाई (मिमी) |
कुल व्यास (मिमी) |
लगभग. वजन (किग्रा/किमी) |
| 12 | 12 | 1.5 | 0.5±0.1 | 5.6 | 24 |
| 24 | 12 | 1.5 | 0.5±0.1 | 5.6 | 24 |
| 48 | 12 | 1.5 | 0.5±0.1 | 5.6 | 24 |
| 72 | 12 | 1.5 | 0.5±0.1 | 5.6 | 24 |
| 96 | 12 | 2.5 | 0.5±0.1 | 6.6 | 38 |
पर्यावरणीय विशेषताएं
| कार्य तापमान | -35oC ~ +70oC |
| भंडारण और परिवहन का तापमान | -35°C से +70°C |
| स्थापना का तापमान | -15°C से +60°C |
आवेदन
• एफटीटीएच नेटवर्क में ड्रॉप केबल के रूप में आदर्श, हवा से उड़ाए जाने वाली स्थापना के माध्यम से शाखा बिंदुओं को ग्राहक पहुंच बिंदुओं से जोड़ना।
• उच्च गति, उच्च क्षमता के संचरण की आवश्यकता वाले रीढ़, महानगरीय क्षेत्र और पहुँच नेटवर्क के लिए उपयुक्त।
वितरण की अवधि
• मानक आपूर्ति लंबाईः 2,000 मीटर प्रति रील; अनुरोध पर अनुकूलित लंबाई उपलब्ध है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: जीसीवाईएफवाई वायु-उड़ाया गया माइक्रो डक्ट केबल किसके लिए प्रयोग किया जाता है?
उत्तर: यह व्यापक रूप से एफटीटीएक्स परियोजनाओं, बैकबोन लिंक, डेटा केंद्रों और मेट्रो नेटवर्क में लागू होता है, जो उच्च फाइबर क्षमता और तेजी से तैनाती प्रदान करता है।
प्रश्न 2: इसे कैसे स्थापित किया जाता है?
उत्तर: केबल को माइक्रोडक्ट्स में हवा से उड़ाया जाता है, जिससे त्वरित, लचीला और लागत प्रभावी स्थापना की अनुमति मिलती है।
Q3: एक स्ट्रैन्डेड ढीली ट्यूब डिजाइन का उपयोग क्यों करें?
उत्तर: यह स्थिर डेटा संचरण सुनिश्चित करने के लिए ताकत, लचीलापन और फाइबर सुरक्षा को बढ़ाता है।
प्रश्न 4: क्या यह जल प्रतिरोधी है?
उत्तर: हां, ढीली नलिकाओं के अंदर पानी को रोकने वाला जेल नमी को रोकता है और फाइबरों की सुरक्षा करता है।
Q5: फाइबर की कितनी मात्रा उपलब्ध है?
उत्तरः मानक संख्या में 24, 48 और 96 कोर शामिल हैं, अनुरोध पर अनुकूलित विकल्प उपलब्ध हैं।
Q6: क्या आप OEM सेवा प्रदान करते हैं?
एकः हाँ, हम OEM सेवा प्रदान कर सकते हैं और केबल और पैकेजिंग पर अपना लोगो या लेबल प्रिंट कर सकते हैं।
प्रश्न 7: क्या मैं नमूने मांग सकता हूँ?
एकः हाँ, थोक खरीद से पहले गुणवत्ता परीक्षण के लिए नमूना आदेश उपलब्ध हैं।
