एंटी-रोडेंट | अग्निरोधी | उच्च-शक्ति खनन संचार केबल
यह MGXTSV / MGTSV खनन फ्लेम-रिटार्डेंट ऑप्टिकल केबलभूमिगत खनन वातावरण की मांग को पूरा करने के लिए डिज़ाइन किया गया है।
250μm ऑप्टिकल फाइबर को उच्च-मापांक ढीली ट्यूबों में रखा गया है जो जलरोधक जेल से भरे होते हैं।
एक केंद्रीय धातु शक्ति सदस्य बेहतर तन्यता प्रदर्शन प्रदान करता है।
छोटे कोर काउंट के लिए, अतिरिक्त सुरक्षा के लिए शक्ति सदस्य को PE से लेपित किया जाता है।
ढीली ट्यूब और भराव रस्सियों को केंद्रीय कोर के चारों ओर फंसाया जाता है, जिससे इंटरस्टिशियल वाटर-ब्लॉकिंग फिलर्स के साथ एक कॉम्पैक्ट, गोल केबल संरचना बनती है।
कोर को अनुदैर्ध्य रूप से प्लास्टिक-लेपित स्टील टेप (PSP)से लपेटा जाता है, इसके बाद एक PE आंतरिक आवरण और एक नीला फ्लेम-रिटार्डेंट PVC बाहरी जैकेटबेहतर आग प्रतिरोध और स्थायित्व के लिए।
यह केबल न केवल मानक ऑप्टिकल फाइबर केबलों के सभी लाभों को बरकरार रखता है, बल्कि कोयला खनन उद्योग द्वारा आवश्यक विशेष सुरक्षा और विश्वसनीयताभी प्रदान करता है। आपातकालीन स्थितियों में भी, संचार स्थिर रहता है, जिससे नुकसान को कम करने में मदद मिलती है। उत्पाद को कोयला खान सुरक्षा पर्यवेक्षण प्राधिकरणद्वारा प्रमाणित किया गया है और इसमें एक आधिकारिक खनन सुरक्षा चिह्न है।
उत्कृष्ट यांत्रिक और तापीय प्रदर्शन – कठोर परिस्थितियों में स्थिर संचालन।
बेहतर जल प्रतिरोध – ढीली ट्यूब जल-अवरोधक सामग्री से बनी होती हैं और फाइबर सुरक्षा के लिए जेल से भरी होती हैं।
उच्च दबाव प्रतिरोध – मजबूत डिज़ाइन बाहरी तनाव के खिलाफ स्थायित्व सुनिश्चित करता है।
नमी और कृंतक संरक्षण – PSP स्टील टेप और विशेष भराव मजबूत नमी-रोधी और कृंतक-रोधी प्रदर्शन प्रदान करते हैं।
फ्लेम-रिटार्डेंट जैकेट – नीला PVC आवरण विश्वसनीय आग प्रतिरोध सुनिश्चित करता है, जो खान सुरक्षा मानकों को पूरा करता है।
कोयला, सोना, लोहा और अन्य खानें – भूमिगत संचालन में सुरक्षित और स्थिर डेटा ट्रांसमिशन।
कठोर औद्योगिक वातावरण – फ्लेम-रिटार्डेंट और नमी-प्रूफ संचार नेटवर्क।
ऑप्टिकल विशेषताएं
|
आइटम का नाम
|
MGXTSV फाइबर ऑप्टिक केबल
|
|
उत्पत्ति का स्थान
|
गुआंगडोंग, चीन
|
|
मॉडल संख्या
|
MGTSV
|
|
ब्रांड का नाम
|
JQ |
|
फाइबर प्रकार
|
सिंगल मोड ITU-T G652D
|
|
फाइबर संख्या
|
2-24 कोर
|
|
शक्ति सदस्य
|
केंद्रीय स्टील वायर
|
|
जैकेट की सामग्री
|
फ्लेम-रिटार्डेंट आवरण
|
|

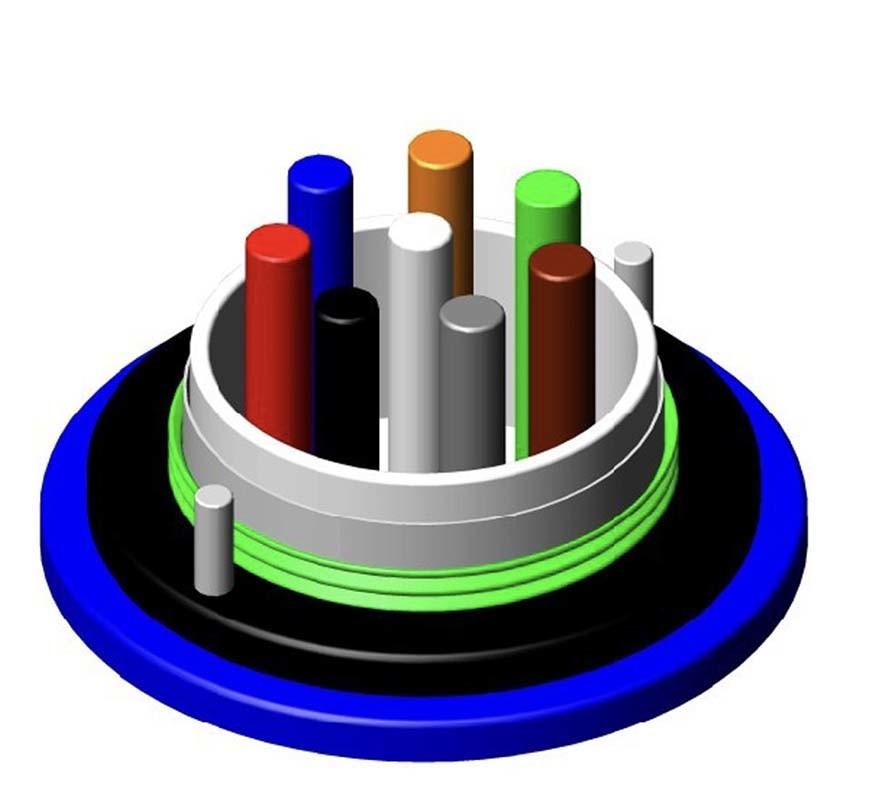

केबल संरचना
|
यूनिट ट्यूब
|
|
प्रमाणपत्र
|
ISO9001/CE/RoHS/CE
|
|
संग्रहण तापमान
|
-40℃ से +70℃
|
|
अनुप्रयोग
|
डक्ट/एरियल
|
विशेषताएँ
खनन वातावरण में बेहतर सुरक्षा के लिए उत्कृष्ट फ्लेम-रिटार्डेंट गुण।
उच्च-शक्ति, जल-अपघटन-प्रतिरोधी ढीली ट्यूब दीर्घकालिक विश्वसनीयता सुनिश्चित करती है।
डबल आवरण और सिंगल आर्मर डिज़ाइन बेहतर क्रश प्रतिरोध, वॉटरप्रूफिंग और कृंतक सुरक्षा प्रदान करते हैं।
वाटर-ब्लॉकिंग नॉन-वॉवन टेप नमी प्रतिरोध और केबल स्थायित्व में सुधार करता है।
ढीली ट्यूबों के अंदर विशेष जेल भरना इष्टतम फाइबर सुरक्षा प्रदान करता है।
नीला PVC या LSZH बाहरी जैकेट फ्लेम-रिटार्डेंट है और स्थापना के दौरान पहचानना आसान है।
आसान हैंडलिंग और बिछाने के लिए उच्च लचीलेपन के साथ मजबूत क्रश प्रतिरोध।
ऑप्टिकल विशेषताएं
| आइटम | यूनिट | विशिष्टता | |
| G652D | |||
| मोड फील्ड व्यास | 1310nm | um | 9.2±0.4 |
| 1550nm | um | 10.4±0.5 | |
| क्लैडिंग व्यास | um | 124.8±0.7 | |
| क्लैडिंग गैर-परिपत्रता | % | ≤0.7 | |
| कोर-क्लैडिंग संकेंद्रण त्रुटि | um | ≤0.5 | |
| कोटिंग व्यास | um | 245±5 | |
| कोटिंग गैर-परिपत्रता | % | ≤6.0 | |
| क्लैडिंग-कोटिंग संकेंद्रण त्रुटि | um | ≤12 | |
| केबल कटऑफ तरंग दैर्ध्य | nm | acc≤1260 | |
| क्षीणन (अधिकतम) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
तकनीकी पैरामीटर
| फाइबर गिनती |
केबल व्यास (मिमी) |
केबल वजन किग्रा/किमी) |
तन्यता शक्ति लंबा/छोटा टर्म (एन) |
क्रश प्रतिरोध लंबा/छोटा टर्म (एन/100मिमी) |
बेंडिंग त्रिज्या स्टेटिक/डायनामिक |
| 2~12 | 8 | 78 | 1000/3000 | 1000/3000 | 10D/20D |
| 14~24 | 10 | 90 | 1000/3000 | 1000/3000 | 10D/20D |

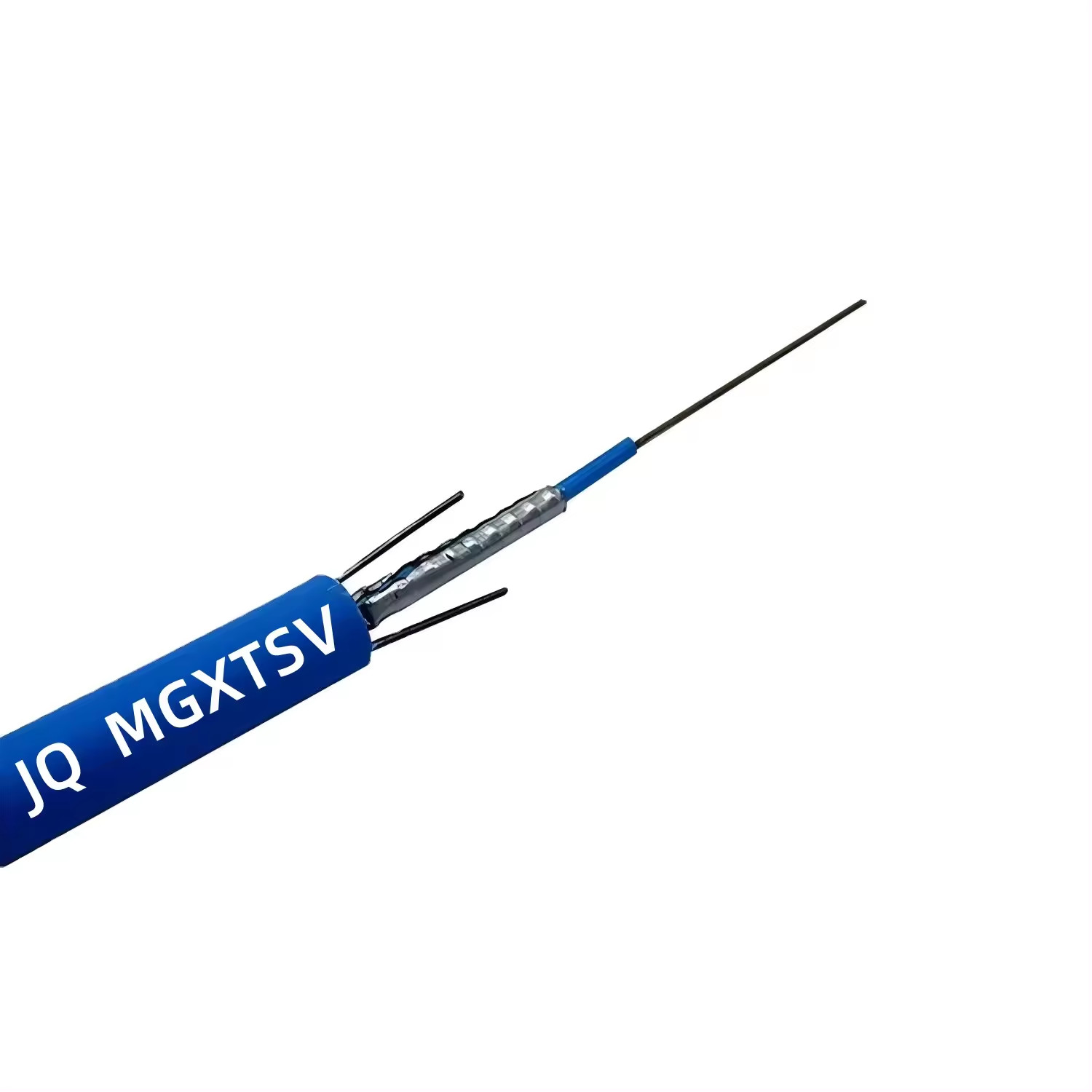

नमूने दिखाते हैं
अनुप्रयोग
माइन डक्ट / एरियल के लिए उपयुक्त
भंडारण / ऑपरेटिंग तापमान: -40℃~+70℃

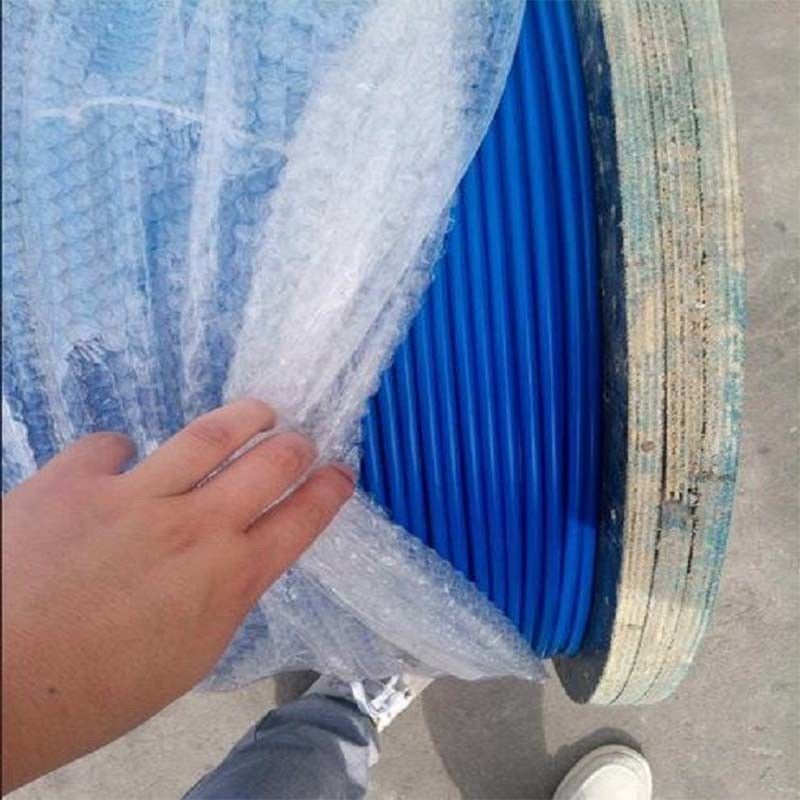

पैकिंग और डिलीवरी
एक लकड़ी के ड्रम में 1/2/3/4/5 किमी,डिलीवर दिन: 5-8 कार्य दिवस
1. MGXTSV फाइबर ऑप्टिक केबल का उपयोग किस लिए किया जाता है?
MGXTSV केबल विशेष रूप से कोयला खदानों, सोने की खदानों, लौह खदानोंऔर अन्य भूमिगत या खतरनाक वातावरण के लिए डिज़ाइन किया गया है। यह कठोर परिस्थितियों में भी स्थिर ऑप्टिकल संचार प्रदान करता है, जिसमें उत्कृष्ट फ्लेम-रिटार्डेंट और एंटी-रोडेंट गुण होते हैं।
2. क्या यह केबल खनन अनुप्रयोगों के लिए प्रमाणित है?
हाँ। हमारा MGXTSV केबल कोयला खान सुरक्षा पर्यवेक्षण प्राधिकरणद्वारा प्रमाणित है और इसमें आधिकारिक खनन सुरक्षा चिह्न है, जो उद्योग सुरक्षा मानकों के अनुपालन को सुनिश्चित करता है।
3. MGXTSV केबल को फ्लेम-रिटार्डेंट क्या बनाता है?
यह एक नीले फ्लेम-रिटार्डेंट PVC या LSZH जैकेटका उपयोग करता है, जो डबल आवरण सुरक्षा के साथ संयुक्त है, जो आग प्रतिरोध में काफी सुधार करता है और आपात स्थिति के दौरान सुरक्षित संचार सुनिश्चित करता है।
4. यह फाइबर को पानी और यांत्रिक तनाव से कैसे बचाता है?
केबल में विशेष जेल से भरी ढीली ट्यूब, एक वाटर-ब्लॉकिंग टेप परतऔर PSP स्टील टेप आर्मरहै, जो उत्कृष्ट वॉटरप्रूफिंग, क्रश प्रतिरोध और दीर्घकालिक स्थायित्व प्रदान करता है।
5. क्या यह केबल कृंतक क्षति का प्रतिरोध कर सकता है?
हाँ। बख़्तरबंद परत और डबल आवरण डिज़ाइन मजबूत कृंतक-रोधी सुरक्षाप्रदान करते हैं, जिससे केबल क्षति और महंगे रखरखाव को रोका जा सकता है।
6. कौन से कोर काउंट और कॉन्फ़िगरेशन उपलब्ध हैं?
हम विभिन्न फाइबर काउंट (जैसे 2–144 कोर) के साथ MGXTSV केबल प्रदान करते हैं ताकि विभिन्न परियोजना आवश्यकताओं को पूरा किया जा सके। कस्टम लंबाई और कॉन्फ़िगरेशन भी उपलब्ध हैं।
7. क्या आप OEM/ODM सेवाएँ प्रदान करते हैं?
हाँ। हम आपके लोगो को प्रिंट कर सकते हैं, जैकेट के रंग को अनुकूलित कर सकते हैंऔर अपनी परियोजना की ज़रूरतों के अनुसार फाइबर काउंट या संरचना को समायोजित कर सकते हैं।
8. विशिष्ट डिलीवरी का समय क्या है?
मानक विनिर्देशों के लिए, हम आमतौर पर 3–7 कार्य दिवसोंके भीतर शिप करते हैं। बड़े या अनुकूलित ऑर्डर के लिए अतिरिक्त उत्पादन समय की आवश्यकता हो सकती है।
