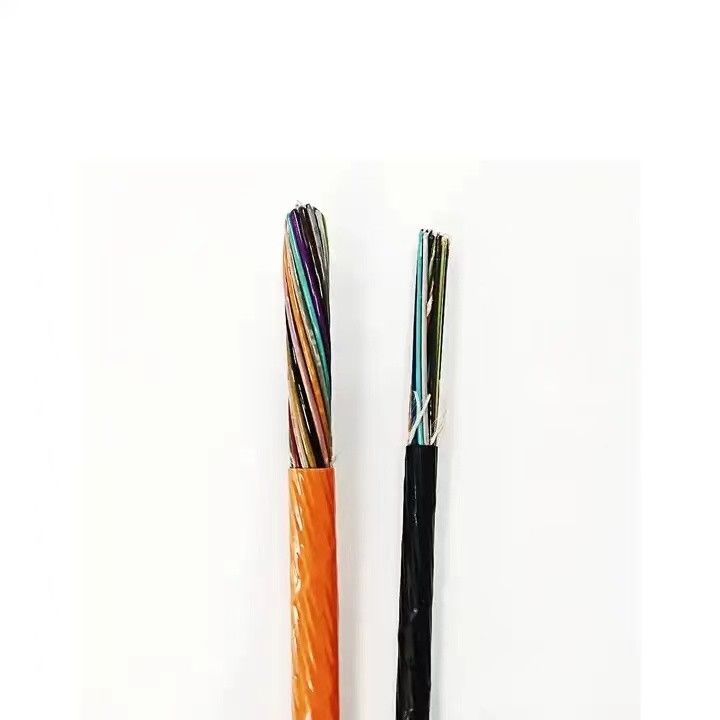

स्ट्रैंड्ड लॉस ट्यूब एयर-ब्लूड माइक्रो डक्ट केबल GCYFY
उत्पाद का वर्णन
GCYFY एयर-ब्लोव्ड माइक्रो डक्ट केबल को एक स्ट्रैन्डेड ढीली ट्यूब संरचना के साथ डिज़ाइन किया गया है, जो आधुनिक संचार नेटवर्क के लिए असाधारण प्रदर्शन प्रदान करता है। कॉम्पैक्ट, हल्का और लचीला,इस केबल को हवा से उड़ाई जाने वाली तकनीक का उपयोग करके सूक्ष्म नलिकाओं में स्थापित करने के लिए डिज़ाइन किया गया है, तेजी से, कुशल और लागत प्रभावी तैनाती सुनिश्चित करना।
प्रत्येक ढीली ट्यूब में उच्च गुणवत्ता वाले ऑप्टिकल फाइबर होते हैं, जो जल-अवरोधक जेल से संरक्षित होते हैं, जो चुनौतीपूर्ण वातावरण में भी उत्कृष्ट यांत्रिक शक्ति और विश्वसनीय संचरण प्रदान करते हैं।स्ट्रैन्डेड डिजाइन तन्यता शक्ति को बढ़ाता है, जबकि बाहरी आवरण स्थायित्व और नमी और पर्यावरणीय तनाव के खिलाफ प्रतिरोध सुनिश्चित करता है।
अपने उच्च फाइबर घनत्व और अनुकूलित डिजाइन के साथ, जीसीवाईएफवाई माइक्रो डक्ट केबल एफटीटीएक्स, रीढ़ के नेटवर्क, डेटा सेंटर,और महानगरीय क्षेत्र के नेटवर्क जहां उच्च गति और बड़ी क्षमता डेटा संचरण की आवश्यकता है.
1. मॉडल: GCYFY-96B1.3
2केबल का क्रॉस सेक्शन
ऑप्टिकल विशेषताएं
| पद | विनिर्देश |
| फाइबर का प्रकार | G.652D |
| कमजोरी | |
| @ 1310 एनएम | ≤0.36 डीबी/किमी |
| @ 1383 nm | ≤0.35 डीबी/किमी |
| @ 1550 एनएम | ≤0.22 डीबी/किमी |
| @ 1625 एनएम | ≤ 0.30 डीबी/किमी |
| केबल कट-ऑफ तरंग दैर्ध्य ((λcc) | ≤1260 एनएम |
| शून्य फैलाव तरंगदैर्ध्य (एनएम) | 1300 ~ 1324 एनएम |
| शून्य फैलाव ढलान | ≤0.092 पीएस/ ((nm2.km) |
| रंग विसारण | |
| @ 1288 ~ 1339 nm | ≤3.5 पीएस/ ((एनएम. किमी) |
| @ 1550 एनएम | ≤18 पीएस/ ((एनएम. किमी) |
| @ 1625 एनएम | ≤22 पीएस/ ((एनएम. किमी) |
| PMDQ | ≤0.2 ps/km1/2 |
| मोड क्षेत्र व्यास @ 1310 एनएम | 9.2±0.4 उम्म |
| कोर एकाग्रता त्रुटि | ≤0.6 um |
| आवरण व्यास | 125.0±0.7 उम्म |
| आवरण गैर परिपत्र | ≤1.0% |
| कोटिंग व्यास | 245±10 उम्म |
| प्रमाण परीक्षण | 100 केपीएसआई (=0.69 जीपीए), 1% |
फाइबर और ट्यूब रंग
केबलपैरामीटर
|
कोर |
कोर/ट्यूब |
एफआरपी व्यास (मिमी) |
शीट की मोटाई (मिमी) |
कुल व्यास (मिमी) |
लगभग. वजन (किग्रा/किमी) |
| 12 | 12 | 1.5 | 0.5±0.1 | 5.6 | 24 |
| 24 | 12 | 1.5 | 0.5±0.1 | 5.6 | 24 |
| 48 | 12 | 1.5 | 0.5±0.1 | 5.6 | 24 |
| 72 | 12 | 1.5 | 0.5±0.1 | 5.6 | 24 |
| 96 | 12 | 2.5 | 0.5±0.1 | 6.6 | 38 |
पर्यावरणीय विशेषताएं
| कार्य तापमान | -35oC ~ +70oC |
| भंडारण और परिवहन का तापमान | -35°C से +70°C |
| स्थापना का तापमान | -15°C से +60°C |
आवेदन
• इस केबल का उपयोग एफटीटीएच नेटवर्क में फीडर सेगमेंट के ड्रॉप केबल के रूप में किया जा सकता है और इसे शाखा बिंदु को ग्राहकों के लिए एक्सेस पॉइंट से जोड़ने के लिए हवा से उड़ाया जा सकता है।यह केबल रीढ़ के नेटवर्क में भी लागू होता है।, मेट्रोपॉलिटन क्षेत्र के नेटवर्क और एक्सेस नेटवर्क।
वितरण की अवधि
• मानक लंबाईः 2,000 मीटर; अन्य लंबाई भी उपलब्ध हैं।
प्रश्न 1. जीसीवाईएफवाई वायु-उड़ाया माइक्रो डक्ट केबल का क्या अनुप्रयोग है?
A:इसका उपयोग मुख्य रूप से एफटीटीएक्स, रीढ़ के नेटवर्क, डेटा सेंटर और महानगरीय क्षेत्र के नेटवर्क के लिए किया जाता है, जो उच्च फाइबर घनत्व और तेजी से स्थापना प्रदान करता है।
प्रश्न 2: केबल कैसे लगाया जाता है?

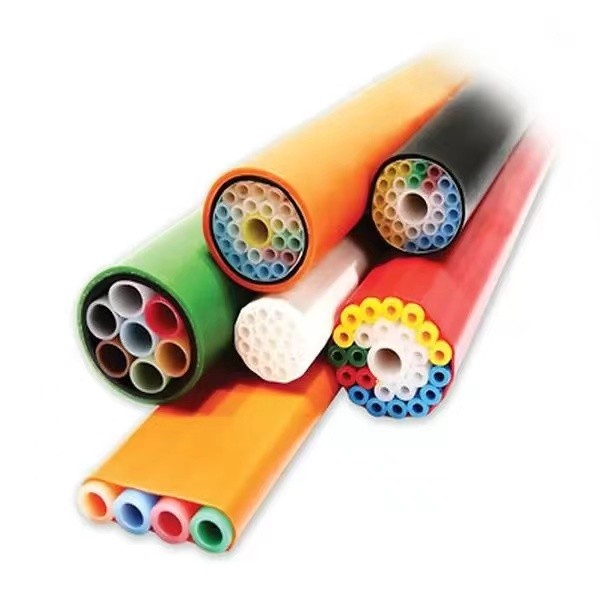

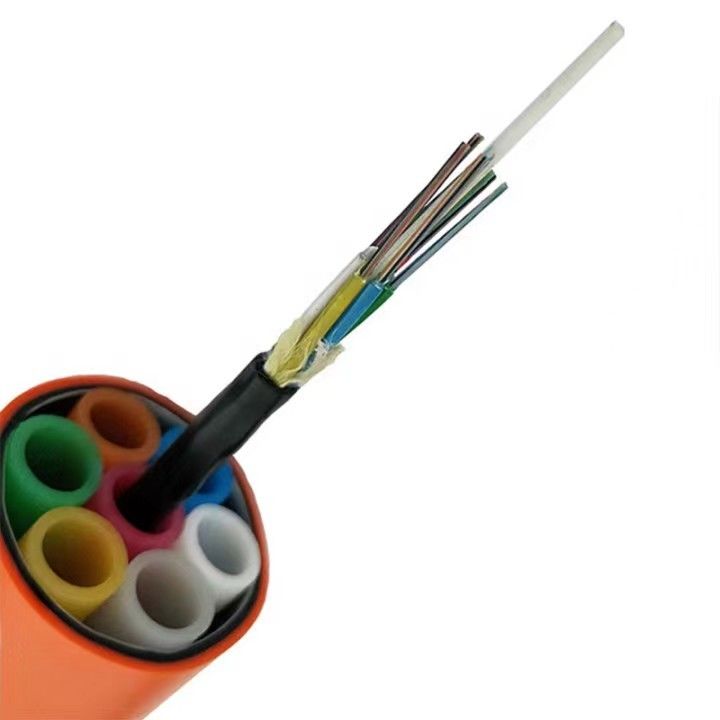

A:जीसीवाईएफवाई केबल को माइक्रोडक्ट्स में हवा से फूंककर स्थापित करने के लिए डिज़ाइन किया गया है, जिससे त्वरित, लचीला और लागत प्रभावी तैनाती संभव होती है।
Q3: स्ट्रैन्डेड ढीली ट्यूब संरचना के क्या फायदे हैं?
A:यह उत्कृष्ट यांत्रिक शक्ति, लचीलापन और फाइबरों की सुरक्षा प्रदान करता है, स्थिर संचरण प्रदर्शन सुनिश्चित करता है।
प्रश्न 4: क्या यह केबल जल प्रतिरोधी है?
A:हां, ढीली नलिकाओं में पानी को रोकने वाले जेल से भरा जाता है ताकि नमी के प्रवेश से रोका जा सके और फाइबरों की सुरक्षा की जा सके।
Q5: फाइबर की कितनी मात्रा उपलब्ध है?
A:आम विकल्पों में 24, 48 और 96 कोर शामिल हैं, लेकिन परियोजना आवश्यकताओं के अनुसार कस्टम फाइबर गिनती प्रदान की जा सकती है।
Q6: क्या आप OEM सेवा प्रदान करते हैं?
A:हां, हम OEM ऑर्डर का समर्थन करते हैं और उत्पादों और पैकेजिंग पर अपना लोगो या लेबल प्रिंट कर सकते हैं।
प्रश्न 7: क्या मैं थोक खरीद से पहले नमूने प्राप्त कर सकता हूँ?
A:निश्चित रूप से, गुणवत्ता परीक्षण और मूल्यांकन के लिए नमूना आदेश उपलब्ध हैं।
