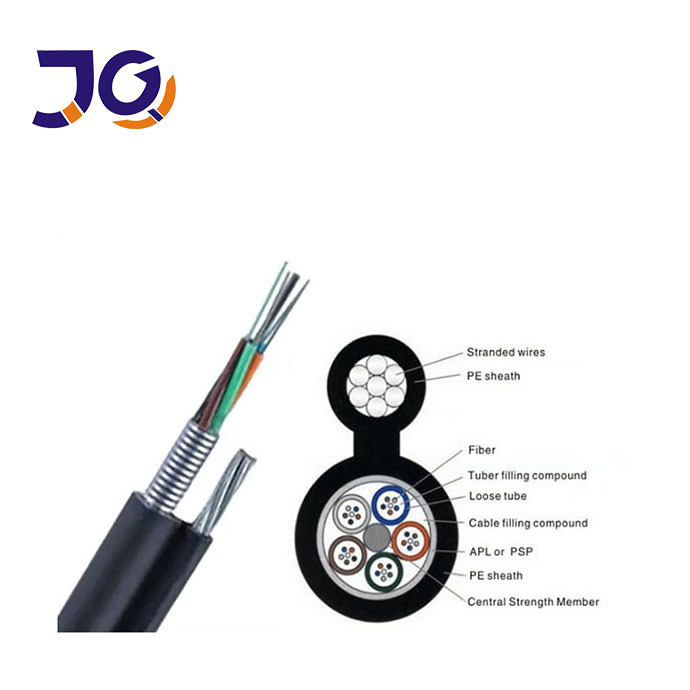

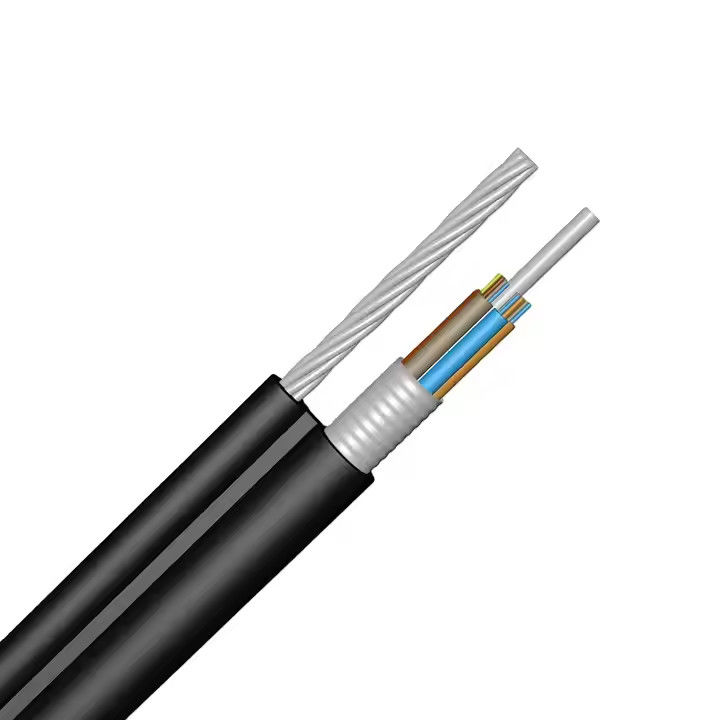

आकृति 8 फाइबर ऑप्टिक केबल

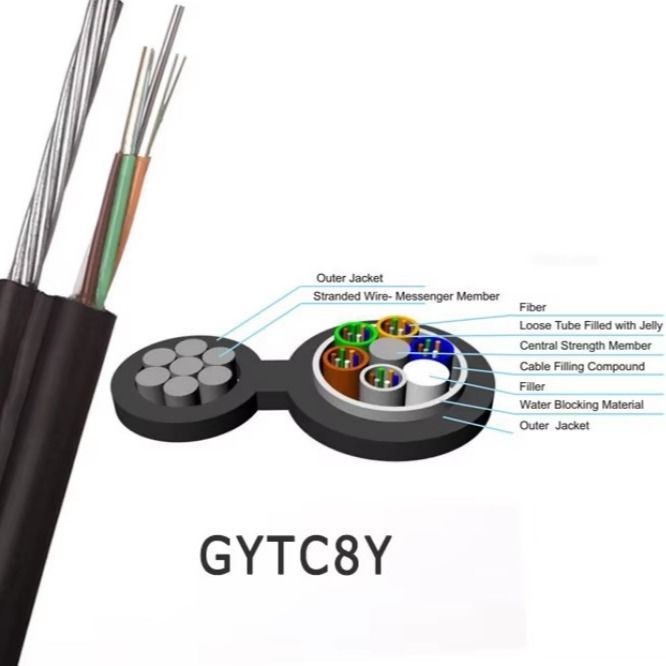

(मॉडल: GYFTC8S, GYTC8S, GYXTC8S, GYXTC8Y) एक स्व-सहायक बाहरी केबल है जिसे हवाई अनुप्रयोगों के लिए डिज़ाइन किया गया है। यह केबल उत्कृष्ट नमी और कुचल प्रतिरोध प्रदान करता है, जो इसे कठोर वातावरण के लिए आदर्श बनाता है। शक्ति सदस्य का निर्माण फंसे हुए धातु के तारों से किया जाता है, और केबल का विशिष्ट आकृति 8 आकार एक पॉलीइथिलीन (PE) म्यान द्वारा समर्थित है, जो बाहरी सेटिंग्स में स्थायित्व और विश्वसनीयता सुनिश्चित करता है।
विशेषताएँ
फंसे हुए तार सुदृढीकरण: स्व-निलंबन का समर्थन करने के लिए उच्च तन्य शक्ति प्रदान करता है, जिससे अतिरिक्त हार्डवेयर की आवश्यकता कम होती है और स्थापना लागत कम होती है।
मजबूत पर्यावरणीय प्रदर्शन: यांत्रिक तनाव और अत्यधिक तापमान भिन्नताओं का सामना करने के लिए डिज़ाइन किया गया है।
टिकाऊ ढीली ट्यूब: दीर्घकालिक संरचनात्मक स्थिरता सुनिश्चित करने के लिए जल-प्रतिरोधी सामग्री से निर्मित।
बढ़ी हुई फाइबर सुरक्षा: ट्यूब के अंदर विशेष रूप से तैयार जेल भरने से पर्यावरणीय कारकों से महत्वपूर्ण सुरक्षा मिलती है।
व्यापक जल अवरोधन डिज़ाइन:
स्टील के तार या FRP से बना केंद्रीय शक्ति सदस्य
आंतरिक सुरक्षा के लिए पूरी तरह से भरी हुई ढीली ट्यूब
100% जेल से भरी कोर संरचना
PSP (प्लास्टिक लेपित स्टील टेप) परत नमी प्रतिरोध में सुधार करती है
ऑप्टिकल विशेषताएँ
| आइटम | इकाई | विशिष्टता | |
| G652D | |||
| मोड फील्ड व्यास | 1310nm | um | 9.2±0.4 |
| 1550nm | um | 10.4±0.5 | |
| क्लैडिंग व्यास | um | 124.8±0.7 | |
| क्लैडिंग गैर-परिपत्रता | % | ≤0.7 | |
| कोर-क्लैडिंग संकेंद्रण त्रुटि | um | ≤0.5 | |
| कोटिंग व्यास | um | 245±5 | |
| कोटिंग गैर-परिपत्रता | % | ≤6.0 | |
| क्लैडिंग-कोटिंग संकेंद्रण त्रुटि | um | ≤12 | |
| केबल कटऑफ तरंग दैर्ध्य | nm | acc≤1260 | |
| क्षीणन (अधिकतम) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
तकनीकी पैरामीटर
| फाइबर मॉडल | G.652D | ||
| डिज़ाइन (शक्ति सदस्य+ट्यूब&भराव) | 1+5 | ||
| सेंट्रलस्ट्रेंथमेम्बर | सामग्री | स्टील वायर | |
| व्यास(+0.05)मिमी | 1.5 | ||
| लूजट्यूब | सामग्री | PBT | |
| व्यास(+0.06)मिमी | 2.0 | ||
| मोटाई(+0.03)मिमी | 0.32 | ||
| दमैक्स.कोरनो./ट्यूब | 12 | ||
| भराव रस्सी | सामग्री | PE | |
| रंग | सफेद | ||
| व्यास(+0.06)मिमी | 2.1 | ||
| स्ट्रैंड स्ट्रेंथ मेंबर | सामग्री | फंसे हुए स्टील वायर | |
| प्रकार | φ1.0mm x7 | ||
| आर्मर परत | सामग्री | स्टील टेप | |
| आउटरशीथ① | सामग्री | PE | |
| मोटाई(+0.03)मिमी | 1. | ||
| आउटरशीथ① | सामग्री | MDPE | |
| मोटाई(40.03)मिमी | 1.8 | ||
| केबलव्यास(土0.2)मिमी | 9.0*16.0(नाममात्र) | ||
| केबलवेट(+10)किलो/किमी | 160(नाममात्र) | ||
| तन्य /N (अल्पकालिक) | 5000 | ||
| तन्य /N (दीर्घकालिक) | 1500 | ||
| क्रश/N (अल्पकालिक) | 1000 | ||
| क्रश /N (अल्पकालिक) | 300 | ||
| क्षीणन | 1310nm | 0.35dB/KM | |
| 1550nm | 0.22dB/KM | ||
| न्यूनतम झुकने का त्रिज्या | बिना तनाव के | 10.0*केबलφ | |
| अधिकतम तनाव के तहत | 20.0xकेबलφ | ||
चित्र दिखाएँ
पैकिंग
• मानक केबल लकड़ी का ड्रम
• मानक रील लंबाई: 2/3km/रील, अन्य लंबाई भी उपलब्ध है
FAQ – जिकियान फाइबर ऑप्टिक केबल
क्या आप एक निर्माता हैं या एक ट्रेडिंग कंपनी?
हाँ, हम फाइबर ऑप्टिक केबल उत्पादन में 10 से अधिक वर्षों के अनुभव के साथ एक प्रत्यक्ष निर्माता हैं।
क्या आप छोटी मात्रा में ऑर्डर स्वीकार करते हैं?
बिल्कुल। हम छोटे ऑर्डर का स्वागत करते हैं और नए ग्राहक परियोजनाओं का समर्थन करते हैं, यह समझते हुए कि दीर्घकालिक साझेदारी अक्सर छोटी शुरुआत से शुरू होती है।
आपके उत्पाद की वारंटी क्या है?
हम सभी फाइबर ऑप्टिक केबलों पर 25 साल की वारंटी प्रदान करते हैं।
आप कितनी जल्दी डिलीवरी कर सकते हैं?
मानक लीड समय 3–5 कार्य दिवस है, जो ऑर्डर की मात्रा और विशिष्टताओं पर निर्भर करता है।
आपकी वार्षिक उत्पादन क्षमता क्या है?
इनडोर/आउटडोर फाइबर ऑप्टिक केबल: 6,000,000 KM/वर्ष
FTTH/FTTX/FTTA केबल: 6,000,000 KM/वर्ष
पैच कॉर्ड और पिगटेल: 12,400,000 टुकड़े/वर्ष
क्या आप अनुकूलित उत्पाद और ब्रांडिंग प्रदान करते हैं?
हाँ, हम पूर्ण OEM और ODM सेवाएँ प्रदान करते हैं। बस अपनी विशिष्टताओं या चित्र साझा करें, और हम बाकी का ध्यान रखेंगे।
