स्व-समर्थन एफआरपी ताकत बख्तरबंद GYFTC8S चित्र 8 फाइबर ऑप्टिक केबल
चित्र 8 फाइबर केबल का वर्णन

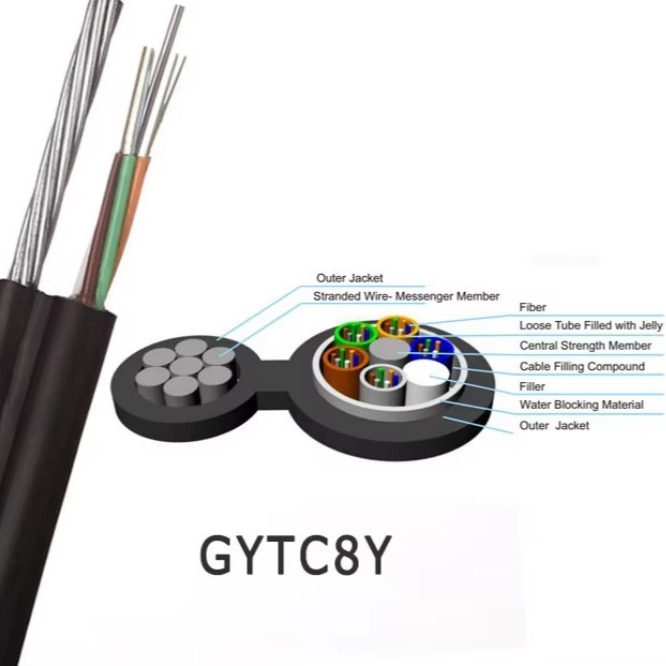

चित्र 8 फाइबर ऑप्टिक केबल, जिसमें GYFTC8S, GYTC8S, GYXTC8S, और GYXTC8Y जैसे मॉडल शामिल हैं, हवाई प्रतिष्ठानों में व्यापक रूप से उपयोग की जाने वाली एक स्व-समर्थन बाहरी केबल है।यह नमी और बाहरी दबाव के प्रति मजबूत प्रतिरोध प्रदान करता हैकेबल का धातु की ताकत वाला सदस्य स्टील के तारों से बना है, जबकि समर्थन भाग को पॉलीइथिलीन (पीई) जैकेट में शामिल किया गया है, जो एक विशिष्ट आकृति-8 आकार बनाता है।
विशेषताएं
स्ट्रैन्डेड वायर डिजाइन उत्कृष्ट तन्यता शक्ति प्रदान करता है, स्व-अस्तित्व स्थापना का समर्थन करता है और तैनाती लागत को कम करता है।
यांत्रिक तनाव और तापमान में उतार-चढ़ाव के तहत मजबूत स्थायित्व प्रदर्शित करता है।
दीर्घकालिक विश्वसनीयता के लिए हाइड्रोलिसिस प्रतिरोध के साथ उच्च शक्ति वाले ढीले ट्यूबों का उपयोग करता है।
ट्यूबों के अंदर विशेष जेल ऑप्टिकल फाइबर के लिए महत्वपूर्ण सुरक्षा प्रदान करता है।
जल-अवरोधक प्रदर्शन सुनिश्चित करने के लिए कई डिजाइन रणनीतियाँ लागू की जाती हैंः
स्टील के तार या एफआरपी से बना केंद्रीय शक्ति सदस्य
ढीले ट्यूबों के अंदर पानी प्रतिरोधी भरने वाला यौगिक
पूरे केबल में पूर्ण कोर भरना
नमी प्रतिरोध बढ़ाने के लिए पीएसपी परत जोड़ी गई
ऑप्टिकल विशेषताएं
| पद | इकाई | विनिर्देश | |
| G652D | |||
| मोड फ़ील्ड व्यास | 1310nm | उह | 9.2±0.4 |
| 1550nm | उह | 10.4±0.5 | |
| आवरण व्यास | उह | 124.8±0.7 | |
| नॉन-सर्कुलर | % | ≤0.7 | |
| कोर-क्लेडिंग एकाग्रता त्रुटि | उह | ≤0.5 | |
| कोटिंग व्यास | उह | 245±5 | |
| कोटिंग नॉन-सर्कुलर | % | ≤6.0 | |
| आवरण-कोटिंग एकाग्रता त्रुटि | उह | ≤12 | |
| केबल कटऑफ तरंग दैर्ध्य | एनएम | acc≤1260 | |
| कमजोरी (अधिकतम) | 1310nm | डीबी/किमी | ≤0.36 |
| 1550nm | डीबीकिमी | ≤0.22 | |
तकनीकी मापदंड
| फाइबर मॉडल | G.652D | ||
| डिजाइन ((शक्ति सदस्य+ट्यूब&फिलर) | 1+5 | ||
| केंद्रीय शक्ति सदस्य | सामग्री | इस्पात तार | |
| व्यास ((+0.05) मिमी | 1.5 | ||
| LooseTube | सामग्री | पीबीटी | |
| व्यास ((+0.06) मिमी | 2.0 | ||
| मोटाई ((+0.03) मिमी | 0.32 | ||
| TheMax.Core.NO./Tube | 12 | ||
| भरने का रस्सी | सामग्री | पीई | |
| रंग | सफेद | ||
| व्यास ((+0.06) मिमी | 2.1 | ||
| स्ट्रैंड स्ट्रेंथ सदस्य | सामग्री | स्टील के तार | |
| प्रकार | φ1.0 मिमी x7 | ||
| कवच परत | सामग्री | स्टील टेप | |
| बाहरी शीथ1 | सामग्री | पीई | |
| मोटाई ((+0.03) मिमी | 1. | ||
| बाहरी शीथ1 | सामग्री | एमडीपीई | |
| मोटाई ((40.03) मिमी | 1.8 | ||
| केबल व्यास ((土0.2) मिमी | 9.0*16.0 (नाम) | ||
| केबल वजन ((+10) किलोग्राम/किमी | 160 (नाम) | ||
| तन्यता /एन (छोटी अवधि) | 5000 | ||
| तन्यता /एन (लंबी अवधि) | 1500 | ||
| क्रश/एन (अल्पकालिक) | 1000 | ||
| क्रश /एन (अल्पकालिक) | 300 | ||
| कमजोरी | 1310nm | 0.35dB/KM | |
| 1550nm | 0.22dB/KM | ||
| मोड़ त्रिज्या | बिना तनाव के | 10.0*केबलφ | |
| अधिकतम तनाव के तहत | 20.0xकेबलφ | ||

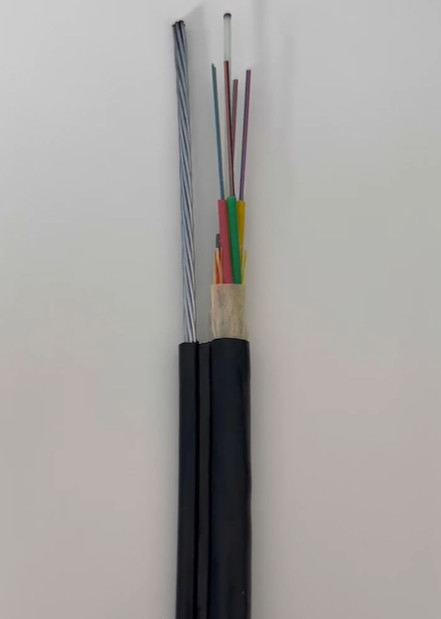

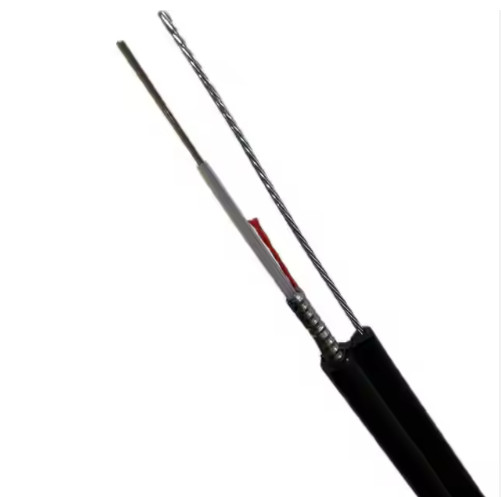

चित्र दिखाएँ
पैकिंग
• मानक केबल लकड़ी का ड्रम
• मानक रील लंबाईः 2/3 किमी/रिल, अन्य लंबाई भी उपलब्ध है
अक्सर पूछे जाने वाले प्रश्न
1क्या आप प्रत्यक्ष निर्माता हैं?
हाँ, हम उद्योग के अनुभव के 10 से अधिक वर्षों के साथ एक वास्तविक निर्माता हैं।
2क्या आप छोटी मात्रा के आदेशों का समर्थन करते हैं?
हम छोटे आदेशों का स्वागत करते हैं, विशेष रूप से नई परियोजनाओं के लिए, क्योंकि हम समझते हैं कि हर व्यवसाय एक पहले कदम के साथ शुरू होता है।
3आपके उत्पाद की वारंटी कितनी है?
हम अपने फाइबर ऑप्टिक केबलों के लिए 25 वर्ष की वारंटी प्रदान करते हैं।
4आपका सामान्य नेतृत्व समय क्या है?
आम तौर पर, आदेशों को 3 से 5 कार्य दिवसों के भीतर संसाधित और भेज दिया जाता है।
5आपकी वार्षिक उत्पादन क्षमता कितनी है?
आउटडोर/इनडोर फाइबर ऑप्टिक केबलः 6,000,000 किलोमीटर प्रतिवर्ष
एफटीटीएच/एफटीटीएक्स/एफटीटीए केबलः 6,000,000 किलोमीटर प्रति वर्ष
पैच कॉर्ड और पिगटेल्सः 12,400, 000 प्रति वर्ष
6क्या आप कस्टम उत्पाद और ब्रांडिंग प्रदान करते हैं?
हाँ, हम OEM और ODM सेवाएं प्रदान करते हैं. बस हमें अपना डिजाइन या आवश्यकताएं भेजें, और हम बाकी का ध्यान रखेंगे.
