विशेषताएं:
●ऑप्टिकल फाइबर की अतिरिक्त लंबाई का सटीक नियंत्रण यह सुनिश्चित करता है कि ऑप्टिकल केबल में अच्छा तन्यता प्रदर्शन और तापमान विशेषताएं हों

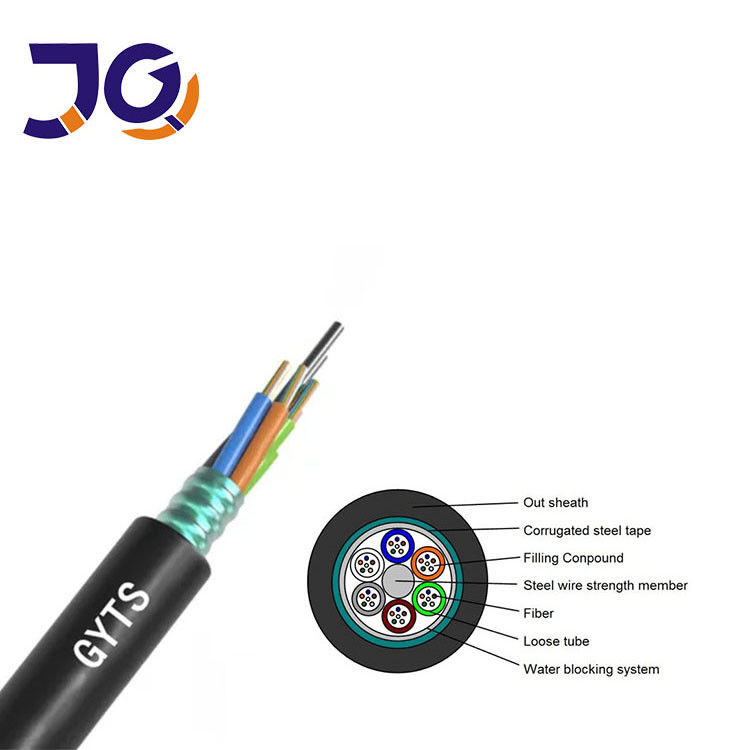

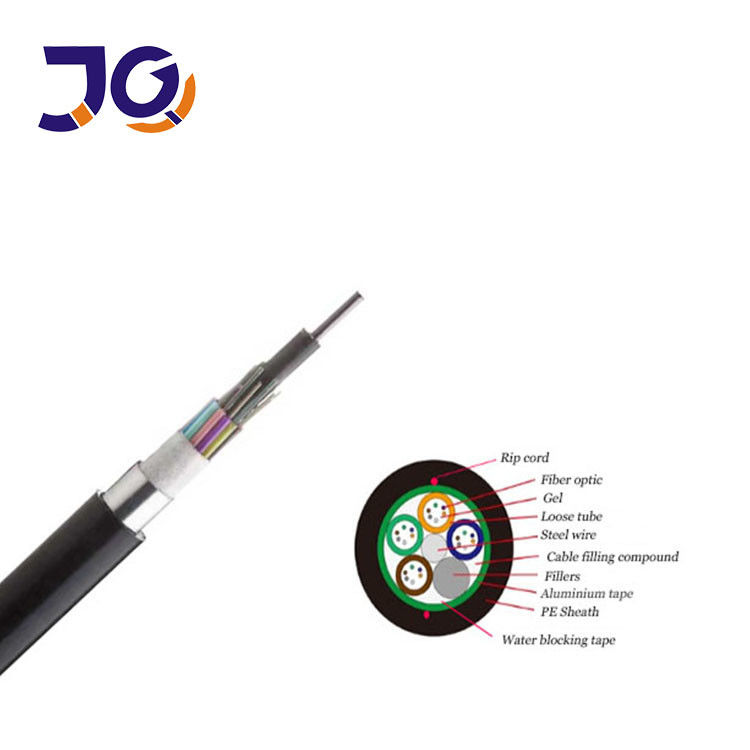

●पीबीटी के ढीले ट्यूब की सामग्री में हाइड्रोलिसिस प्रतिरोध अच्छा होता है, और ट्यूब को ऑप्टिकल फाइबर की सुरक्षा के लिए विशेष वसा से भरा जाता है ●स्टील-पॉलीथीन शीट में उत्कृष्ट संपीड़न प्रदर्शन होता है
● चिकनी बाहरी आवरण के कारण ऑप्टिकल केबल की स्थापना के दौरान घर्षण गुणांक कम होता है
●पीई शीट में सूर्य की किरणों का अच्छा प्रतिरोध होता है
●ऑप्टिकल केबल की जलरोधक क्षमता सुनिश्चित करने के लिए निम्नलिखित उपाय किए जाते हैंः ढीली ट्यूब को विशेष जलरोधक यौगिकों से भरा जाता है;केबल कोर पूरी तरह से एक नमी प्रतिरोधी परत के साथ एक स्टील-प्लास्टिक कम्पोजिट से भरा हुआ है.
G652D फाइबर ऑप्टिक:
| पद | इकाई | विनिर्देश | |
| फाइबर का प्रकार | G.652D | ||
| मोड क्षेत्र का व्यास | 1310nm | मिमी | 9.2±0.4 |
| 1550nm | मिमी | 10.4±0.8 | |
| आवरण का व्यास | मिमी | 125.0±1 | |
| आवरण की गैर-सर्कुलरता | % | ≤1.0 | |
| कोर/क्लेडिंग समकक्षता त्रुटि | मिमी | ≤0.5 | |
| कोटिंग व्यास | मिमी | 245±5 | |
| कोटिंग नॉन-सर्कुलर | % | ≤6.0 | |
| कोटिंग/क्लेडिंग समकक्षता त्रुटि | मिमी | ≤120 | |
| केबल कट-ऑफ तरंग दैर्ध्य | एनएम | ≤1260 | |
| क्षीणन गुणांक | 1310nm | डीबी/किमी | ≤0.35 |
| 1550nm | डीबी/किमी | ≤0.21 | |
| प्रूफ तनाव स्तर | केपीएसआई | ≥100 | |
यांत्रिक और पर्यावरणीय विशेषताएं
| पद | इकाई | विनिर्देश |
| तनाव ((दीर्घकालिक) | एन | 800 |
| तनाव (अल्पकालिक) | एन | 2000 |
| क्रश (लंबी अवधि) | एन/10 सेमी | 500 |
| क्रश (अल्पकालिक) | एन/10 सेमी | 1500 |
| न्यूनतम झुकने की त्रिज्या (गतिशील) | मिमी | 20D |
| Min.Bend त्रिज्या ((स्थिर) | मिमी | 10D |
| स्थापना तापमान | °C | -40+60 |
| परिचालन तापमान | °C | -40 ¢ + 70 |
| भंडारण तापमान | °C | -40 ¢ + 70 |
|
बार-बार झुकना |
भार:250N;चक्रों की संख्या:30 कोई स्पष्ट अतिरिक्त नहीं कमजोरी, कोई फाइबर ब्रेक और कोई केबल क्षति नहीं। |
|
|
घुमाव |
भार:250N; चक्रों की संख्याः10मोड़ कोणः ± 90° कोई स्पष्ट नहीं अतिरिक्त क्षीणन, कोई फाइबर ब्रेक और कोई केबल क्षति नहीं। |
|
|
प्रभाव |
धक्का ऊर्जा:450g×1m; हथौड़ा सिर का त्रिज्याः12.5 मिमी; टक्कर की संख्याः 5 कोई स्पष्ट अतिरिक्त क्षीणन नहीं, कोई फाइबर ब्रेक नहीं और कोई केबल क्षति नहीं। |
|
