होम उत्पादचित्रा 8 फाइबर ऑप्टिक केबलचित्र 8 एल्यूमीनियम टेप/स्टील टेप के साथ फाइबर ऑप्टिक केबल आर्मर्ड डिजाइन और कठोर मौसम की स्थिति के लिए स्व-समर्थन
Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions
Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions
चित्र 8 एल्यूमीनियम टेप/स्टील टेप के साथ फाइबर ऑप्टिक केबल आर्मर्ड डिजाइन और कठोर मौसम की स्थिति के लिए स्व-समर्थन Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions
अब से संपर्क करें

चित्र 8 एल्यूमीनियम टेप/स्टील टेप के साथ फाइबर ऑप्टिक केबल आर्मर्ड डिजाइन और कठोर मौसम की स्थिति के लिए स्व-समर्थन

न्यूनतम आदेश मात्रा : 1 किमी
उत्पत्ति के प्लेस: गुआंगज़ौ, चीन ब्रांड नाम: JQ
प्रमाणन: ISO9001 मॉडल संख्या: Gytc8y/gytc8a

विस्तार जानकारी
फाइबर व्यास: 9/125μm झुकने की त्रिज्या: 20डी
जैकेट: यूवी पीई क्लैडिंग व्यास: 125.0±0.1
जल अवरोधन प्रणाली: भरने वाला यौगिक केबल का प्रयोग: बाहरी
बाहरी व्यास: 7.0मिमी-9.0मिमी सेल्फ सपोर्टिंग: फंसे हुए स्टील के तार/स्टील के तार
शक्ति सदस्य: अरामिड यार्न
प्रमुखता देना:

9.0 मिमी चित्र 8 फाइबर ऑप्टिक केबल

,

स्व-सहायक फाइबर ऑप्टिक केबल

उत्पाद विवरण

4 कोर 6 कोर 12 कोर चित्र 8 फाइबर ऑप्टिकल केबल स्टील वायर के साथ लघु चित्र 8 केबल Gyxtc8y Gyxtc8a

उत्पाद का वर्णन

चित्र 8 फाइबर ऑप्टिक केबल
  • स्व-सहायता:चित्रा 8 फाइबर ऑप्टिक केबल को स्वयं समर्थन करने के लिए डिज़ाइन किया गया है, अतिरिक्त हार्डवेयर या संरचनाओं की आवश्यकता को समाप्त करता है।
  • स्टील के तारों के साथःइस केबल को स्टील के तारों से मजबूत किया गया है, जो हवाई प्रतिष्ठानों के लिए उच्च शक्ति और समर्थन प्रदान करता है।
  • यूवी पीई जैकेट:केबल को यूवी पीई सामग्री से कवर किया गया है, जो कठोर मौसम और यूवी विकिरण के खिलाफ उत्कृष्ट सुरक्षा प्रदान करता है।
  • एल्यूमीनियम टेप/स्टील टेप बख्तरबंद:केबल को एल्यूमीनियम या स्टील टेप से बख्तरबंद किया जाता है, जो कृंतकों, नमी और अन्य बाहरी कारकों से अतिरिक्त सुरक्षा प्रदान करता है।

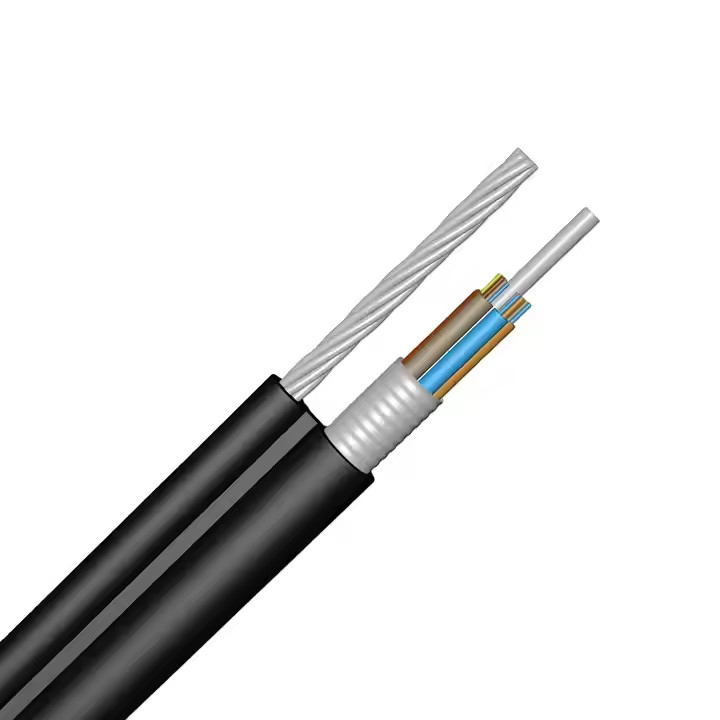

चित्र 8 एल्यूमीनियम टेप/स्टील टेप के साथ फाइबर ऑप्टिक केबल आर्मर्ड डिजाइन और कठोर मौसम की स्थिति के लिए स्व-समर्थन 0

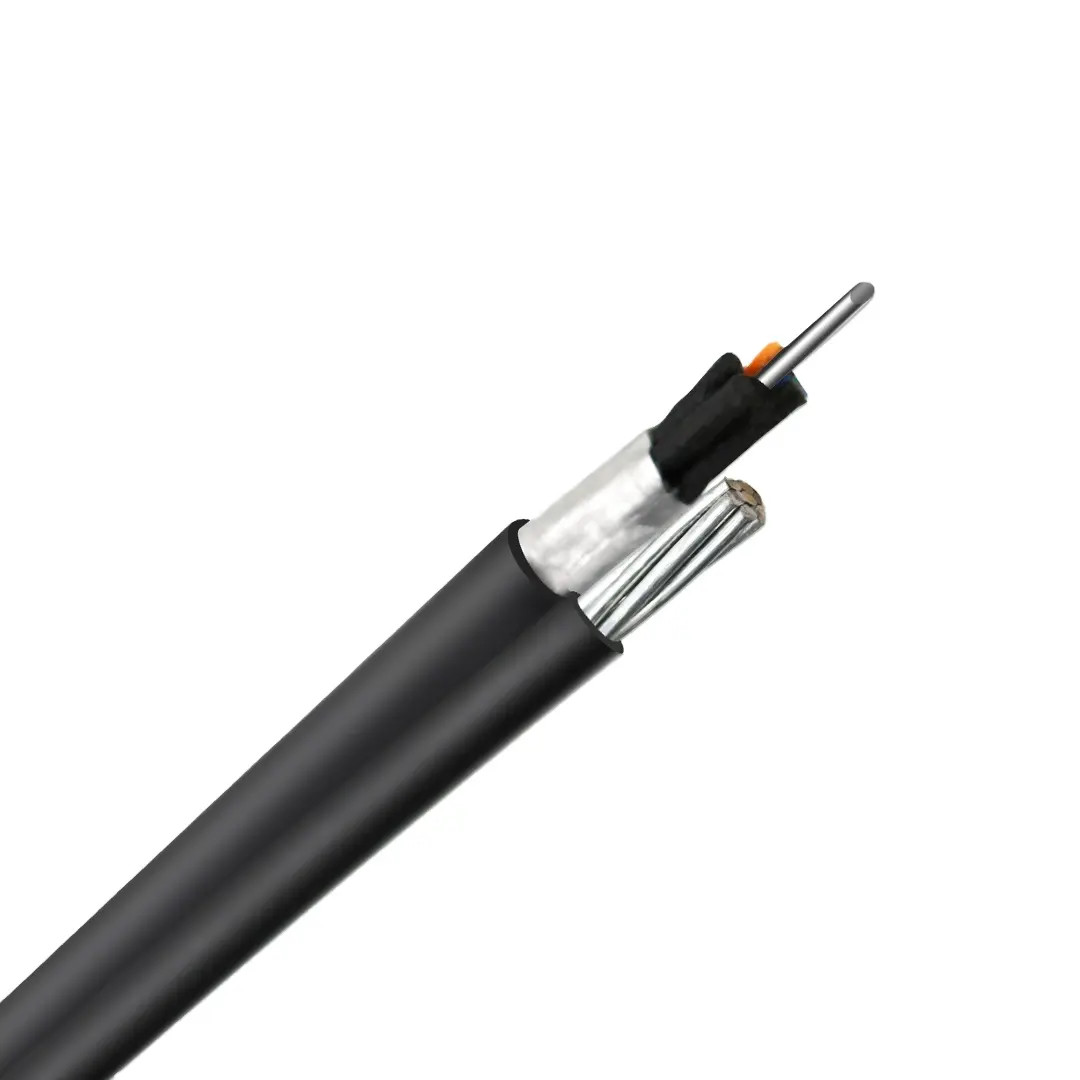

चित्र 8 एल्यूमीनियम टेप/स्टील टेप के साथ फाइबर ऑप्टिक केबल आर्मर्ड डिजाइन और कठोर मौसम की स्थिति के लिए स्व-समर्थन 1
चित्र 8 एल्यूमीनियम टेप/स्टील टेप के साथ फाइबर ऑप्टिक केबल आर्मर्ड डिजाइन और कठोर मौसम की स्थिति के लिए स्व-समर्थन 2



केबल संरचना और पैरामीटर
फाइबर
संख्या
जस्ती स्टील के तार
व्यास
ढीला
ट्यूब
शीट की मोटाई
(नाम)
कनेक्ट करें
आयाम
केबल का आयाम
W*H
(नामिक**)
वजन
(लगभग)
मिमी
मिमी
मिमी
मिमी
मिमी
किलोग्राम/किमी
6
1.6
2.5
1.5
1.5*1.5
6.8*115
70
12
1.6
3
1.5
1.5*1.5
7.4*120
77



* नाममात्र शीट की मोटाई में ±0.2 मिमी की सहिष्णुता हो सकती है।
** नाममात्र केबल आयाम में ±0.5 मिमी की सहिष्णुता हो सकती है।

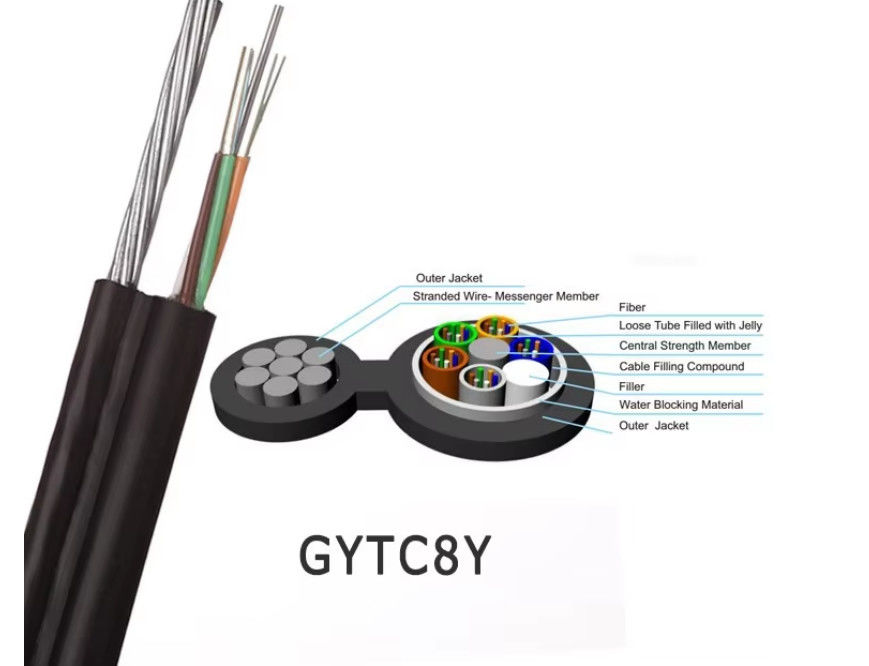

 चित्र 8 एल्यूमीनियम टेप/स्टील टेप के साथ फाइबर ऑप्टिक केबल आर्मर्ड डिजाइन और कठोर मौसम की स्थिति के लिए स्व-समर्थन 3



ऑप्टिकल फाइबर का प्रदर्शन
केबल वाले ऑप्टिकल फाइबर का प्रदर्शन (ITU-T Rec. G.652D)

केबल का प्रकार
फाइबर की संख्या
ट्यूबों में फाइबर अधिकतम
केबल वजन किलो/किमी
केबल व्यास ((मिमी)
तनाव शक्ति दीर्घकालिक/छोटी अवधि N
क्रश प्रतिरोध दीर्घकालिक/अल्पकालिक N/100MM
GYXTC8S 2~8
2~8
8
117
8.१*१६9
2000/6000
300/1000
GYXTC8S 10~12
10~12
12
121
8.3*170
2000/6000
300/1000
S/N
पद
परीक्षण विधि
स्वीकृति की शर्त
1
तन्य शक्ति IEC 794-1-E1
_भारः 5.0KN _भार के तहत केबल की लंबाईः 50 मीटर
- लोड समयः 1 मिनट
- हानि परिवर्तन £ 0.1 dB @1550 nm
- कोई फाइबर ब्रेक और कोई शीट क्षति नहीं।
2
क्रश टेस्ट
आईईसी 794-1-ई3
- भारः 1.0KN/100mm
- लोड समयः ≥1 मिनट।
- हानि परिवर्तन £ 0.1 dB @1550 nm
'- कोई फाइबर ब्रेक और कोई शीट क्षति नहीं।
3
प्रभाव प्रतिरोध
आईईसी 794-1-ई4
- प्रभाव के बिंदुः 3
-प्रति बिंदु का समयः 1
- प्रभाव ऊर्जाः 4.5 एनएम
- हथौड़ा सिर का त्रिज्या: 12.5 मिमी
- हानि परिवर्तन £ 0.1 dB @1550 nm
- कोई फाइबर ब्रेक और कोई शीट क्षति नहीं।
4
बार-बार झुकना
आईईसी 794-1-ई6
- झुकने का त्रिज्या: 20 x केबल
- भारः 150 एन
- झुकने की दरः 3 सेकंड/चक्र
- चक्र संख्या: 30
- हानि परिवर्तन £ 0.1 dB @1550 nm
- कोई फाइबर ब्रेक और कोई शीट क्षति नहीं।
5
घुमाव
आईईसी 794-1-ई7
- लंबाई: 1 मीटर
- भारः 150 एन
- घुमाव कोणः ± 90°
- घुमाव दरः 1 मिनट/चक्र
- चक्र संख्या: 10
- हानि परिवर्तन £ 0.1 dB @1550 nm
- कोई फाइबर ब्रेक और कोई शीट क्षति नहीं।
6
जल प्रवेश परीक्षण
आईईसी 794-1-एफ5बी
- पानी की ऊँचाई: 1 मीटर
- नमूना लंबाईः 3 मीटर
- परीक्षण का समय: 24 घंटे
- केबल के विपरीत छोर से कोई भी पानी लीक नहीं होना चाहिए।
7
तापमान चक्र परीक्षण
आईईसी 794-1-एफ1
- तापमान चरणः
+20oC→-40oC→+70oC →+20oC
- प्रत्येक चरण के लिए समयः 12 घंटे
- चक्रों की संख्या: 2
- हानि परिवर्तन £ 0.05 dB/km@1550 nm
- कोई फाइबर ब्रेक और कोई शीट क्षति नहीं।
8
मिश्रित प्रवाह
आईईसी 794-1-ई14
- नमूना लंबाईः 30 सेमी
- तापमानः 70°C ± 2°C
- समयः 24 घंटे
- कोई मिश्रित प्रवाह नहीं
मॉडल संख्या
GYTC8Y
संरचना
इकाई
पैरामीटर
फाइबर की संख्या
रेशम
4~30
32 से 60
62 से 72
74 से 84
86~96
तत्व
--
5
6
7
8
ढीली ट्यूब व्यास
मिमी
1.75
2.05
2.05
2.1
2.1
एक ट्यूब पर कोर (अधिक नहीं)
--
6
12
12
केंद्रीय शक्ति सदस्य/पीई शीट (यदि आवश्यक हो)
मिमी
1.4
1.6
2.2
1.8 (2.9)
1.8 (3.5)
केबल व्यास (नाम)
मिमी
9.1
9.9
10.5
11.2
11.8
वजन (लगभग)
किलोग्राम/किमी
133
152
175
180
190

तकनीकी मापदंडः

उत्पाद का नाम
GYTC8A/GYTC8Y
फाइबर का प्रकार
G652D/ G657A
फाइबर का रंग
पीला/एक्वा/गुलाबी लाल/काला/सफेद या अनुकूलित
आवेदन
संचार नेटवर्क, हवाई, प्रत्यक्ष दफन, नलिका, ect.
एमओक्यू
1000 मीटर
नेतृत्व समय
15 दिनों के भीतर या बातचीत
भुगतान
पेपैल / टीटी / डीपी या बातचीत
नौवहन
एक्सप्रेस/समुद्री माल ढुलाई/हवाई माल ढुलाई/भूमि परिवहन

*मानक लंबाई:1000 मीटर;अन्य लंबाई उपलब्ध है
*उपरोक्त केवल कंटेनर लोडिंग के लिए एक सुझाव है, कृपया विशिष्ट मात्रा के लिए हमारे बिक्री विभाग से परामर्श करें

पैकिंग और शिपिंगः

पैकेजिंग और शिपिंग

चित्र 8 एल्यूमीनियम टेप/स्टील टेप के साथ फाइबर ऑप्टिक केबल आर्मर्ड डिजाइन और कठोर मौसम की स्थिति के लिए स्व-समर्थन 4

चित्र 8 एल्यूमीनियम टेप/स्टील टेप के साथ फाइबर ऑप्टिक केबल आर्मर्ड डिजाइन और कठोर मौसम की स्थिति के लिए स्व-समर्थन 5



चित्र 8 एल्यूमीनियम टेप/स्टील टेप के साथ फाइबर ऑप्टिक केबल आर्मर्ड डिजाइन और कठोर मौसम की स्थिति के लिए स्व-समर्थन 6
आपकी पूछताछ के लिए आपका स्वागत है! हमारे कारखाने का दौरा करने के लिए आपका स्वागत है!
कृपया अपनाभाग्यशाली हाथकोड स्कैन करने और मुझे व्हाट्सएप पर जोड़ने के लिए।
चित्र 8 एल्यूमीनियम टेप/स्टील टेप के साथ फाइबर ऑप्टिक केबल आर्मर्ड डिजाइन और कठोर मौसम की स्थिति के लिए स्व-समर्थन 7
