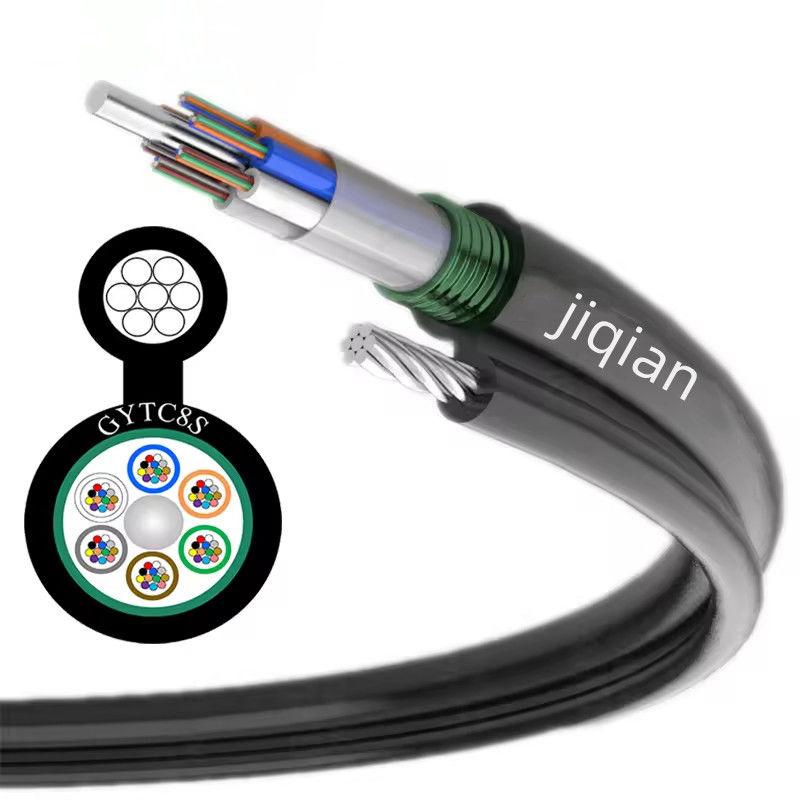

चित्र 8 फाइबर ऑप्टिक केबल GYTC8S
उत्पाद का वर्णन:

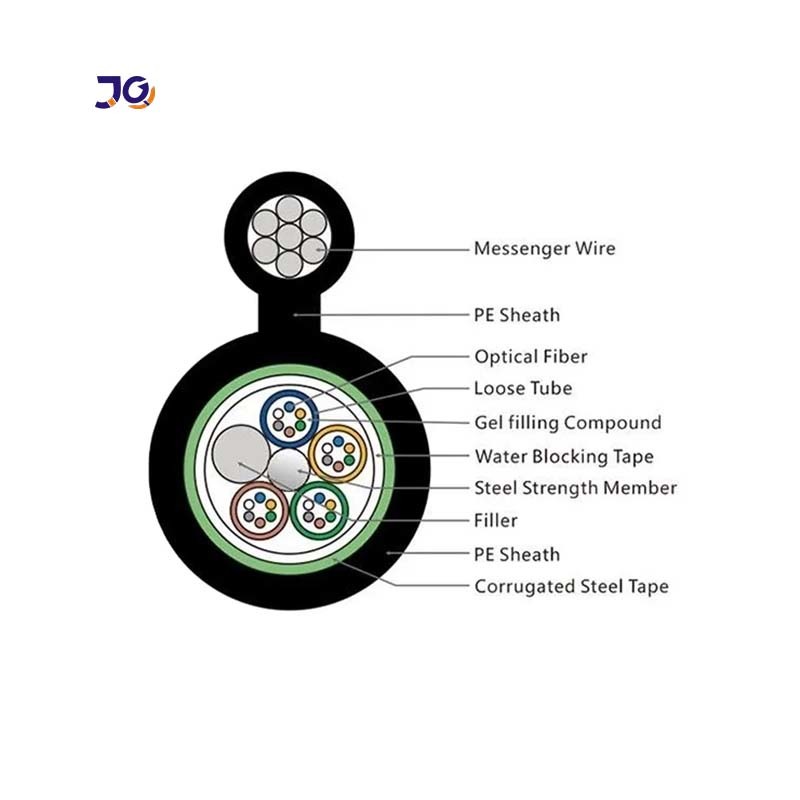

GYTC8S ऑप्टिकल केबल की संरचना उच्च मॉड्यूलस पॉलिएस्टर सामग्री से बने एक ढीले आस्तीन में एक एकल-मोड या बहु-मोड ऑप्टिकल फाइबर बेल्ट डालना है,और आस्तीन जलरोधक यौगिकों से भरा हैकेबल कोर का केंद्र एक धातु सुदृढीकरण कोर है। ढीला आस्तीन (और भरने का रस्सी) एक कॉम्पैक्ट गोल केबल कोर बनाने के लिए केंद्र सुदृढीकरण कोर के चारों ओर घुमाया जाता है।केबल के कोर में अंतराल एक पानी-अवरोधक भरने के साथ भरा जाता हैप्लास्टिक लेपित स्टील बेल्ट (पीएसपी) को लंबवत रूप से लपेटने के बाद, इसे स्टील के तार के साथ एक केबल में 8-आकार के पॉलीइथिलीन शीट में एकीकृत किया जाता है।इस उत्पाद का उपयोग स्वयं लेयरिंग ओवरहेड बिछाने के लिए किया जाता है.
विशेषताएं
1एकल या सात स्टेनलेस स्टील या इलेक्ट्रोप्लाटेड तांबे स्व-समर्थन ऊपरी निलंबन केबल संरचना।
2. तेल भरने, बहु-बंडल ट्यूब ढीली आस्तीन संरचना, केंद्र सुदृढीकरण कोर सुदृढीकरण, स्टील बेल्ट कवच.
3. इसके पर्यावरण और यांत्रिक गुण अच्छे हैं।
---इस्पात तार केंद्रीय शक्ति सदस्य के रूप में इस्तेमाल किया
--- ढीली ट्यूब भरने वाला यौगिक
---100% केबल कोर भरना
--- पीएसपी बढ़ाते हुए नमी प्रतिरोधी
ऑप्टिकल विशेषताएं
| पद | इकाई | विनिर्देश | |
| G652D | |||
| मोड फ़ील्ड व्यास | 1310nm | उह | 9.2±0.4 |
| 1550nm | उह | 10.4±0.5 | |
| आवरण व्यास | उह | 124.8±0.7 | |
| नॉन-सर्कुलर | % | ≤0.7 | |
| कोर-क्लेडिंग एकाग्रता त्रुटि | उह | ≤0.5 | |
| कोटिंग व्यास | उह | 245±5 | |
| कोटिंग नॉन-सर्कुलर | % | ≤6.0 | |
| आवरण-कोटिंग एकाग्रता त्रुटि | उह | ≤12 | |
| केबल कटऑफ तरंग दैर्ध्य | एनएम | acc≤1260 | |
| कमजोरी (अधिकतम) | 1310nm | डीबी/किमी | ≤0.36 |
| 1550nm | डीबीकिमी | ≤0.22 | |
तकनीकी मापदंड
| फाइबर मॉडल | G.652D | ||
| डिजाइन ((शक्ति सदस्य+ट्यूब&फिलर) | 1+5 | ||
| केंद्रीय शक्ति सदस्य | सामग्री | इस्पात तार | |
| व्यास ((+0.05) मिमी | 1.5 | ||
| LooseTube | सामग्री | पीबीटी | |
| व्यास ((+0.06) मिमी | 2 | ||
| मोटाई ((+0.03) मिमी | 0.32 | ||
| TheMax.Core.NO./Tube | 12 | ||
| भरने का रस्सी | सामग्री | एचडीपीई | |
| रंग | सफेद | ||
| व्यास ((+0.06) मिमी | 2.1 | ||
| स्ट्रैंड स्ट्रेंथ सदस्य | सामग्री | जस्ती स्टील | |
| प्रकार | φ0.9x3 | ||
| कवच परत | सामग्री | स्टील टेप | |
| बाहरी शीथ1 | सामग्री | एमडीपीई | |
| मोटाई ((+0.03) मिमी | 1. | ||
| बाहरी शीथ1 | सामग्री | एमडीपीई | |
| मोटाई ((40.03) मिमी | 1.8 | ||
| केबल व्यास ((土0.2) मिमी | 9.5*17.8 (नाम) | ||
| केबल वजन ((+10) किलोग्राम/किमी | 160 (नाम) | ||
| न्यूनतम स्थापना/एन | 1500 | ||
| कमजोरी | 1310nm | 0.35dB/KM | |
| 1550nm | 0.21dB/KM | ||
| मोड़ त्रिज्या | बिना तनाव के | 10.0*केबलφ | |
| अधिकतम तनाव के तहत | 20.0xकेबलφ | ||

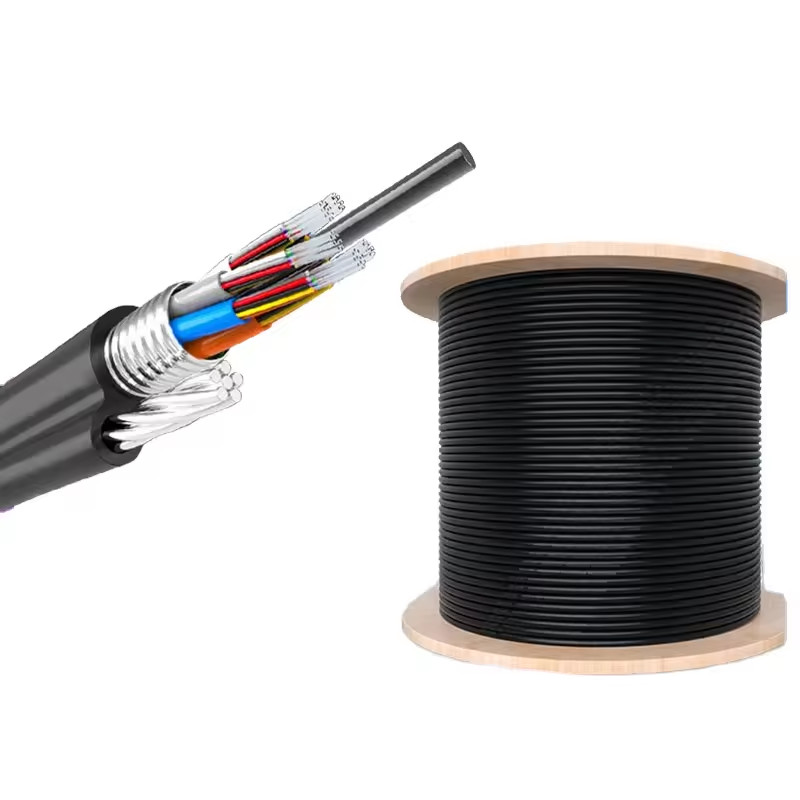

चित्र दिखाएँ
पैकिंग
• मानक केबल लकड़ी का ड्रम
• मानक रील लंबाईः 2/3 किमी/रिल, अन्य लंबाई भी उपलब्ध है
अक्सर पूछे जाने वाले प्रश्न
1.क्या आप असली निर्माता हैं?
हाँ. हम असली निर्माता हैं 15 वर्षों के इतिहास के साथ.
2.क्या आप छोटे आदेश स्वीकार कर सकते हैं?
हाँ, छोटे आदेश उपलब्ध है.हम अपने ग्राहकों की नई परियोजना का समर्थन करते हैं क्योंकि हम जानते हैं कि व्यापार हमेशा छोटे आदेश से होता है.
3आपकी वारंटी अवधि क्या है?
फाइबर ऑप्टिक केबल के लिए 25 वर्ष
4.आपके वितरण का समय क्या है?
आमतौर पर 3-5 कार्य दिवसों के भीतर
6क्या आप अनुकूलित उत्पाद और लोगो की आपूर्ति कर सकते हैं?
हम OEM और ODM सेवा प्रदान करते हैं. आप हमें अपना चित्र भेज सकते हैं.
