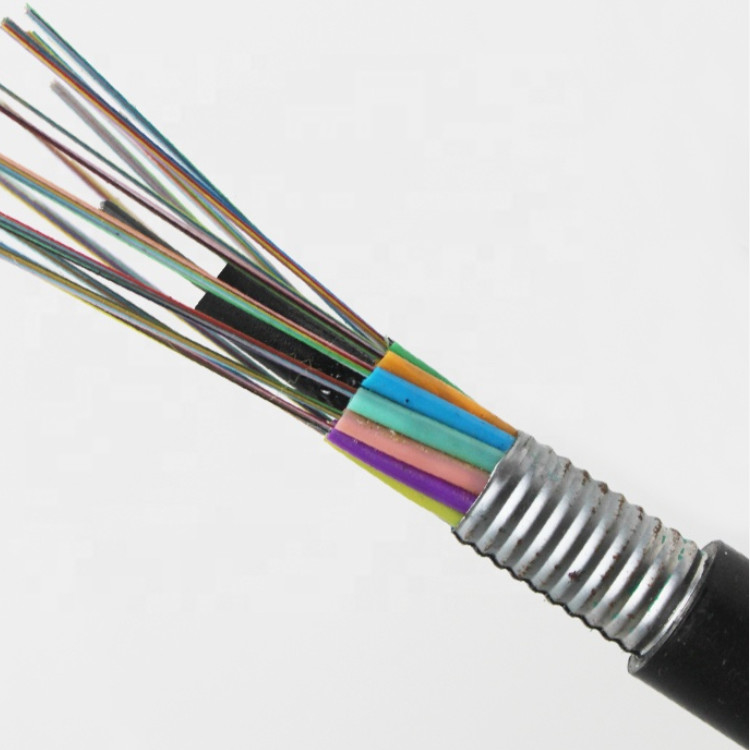

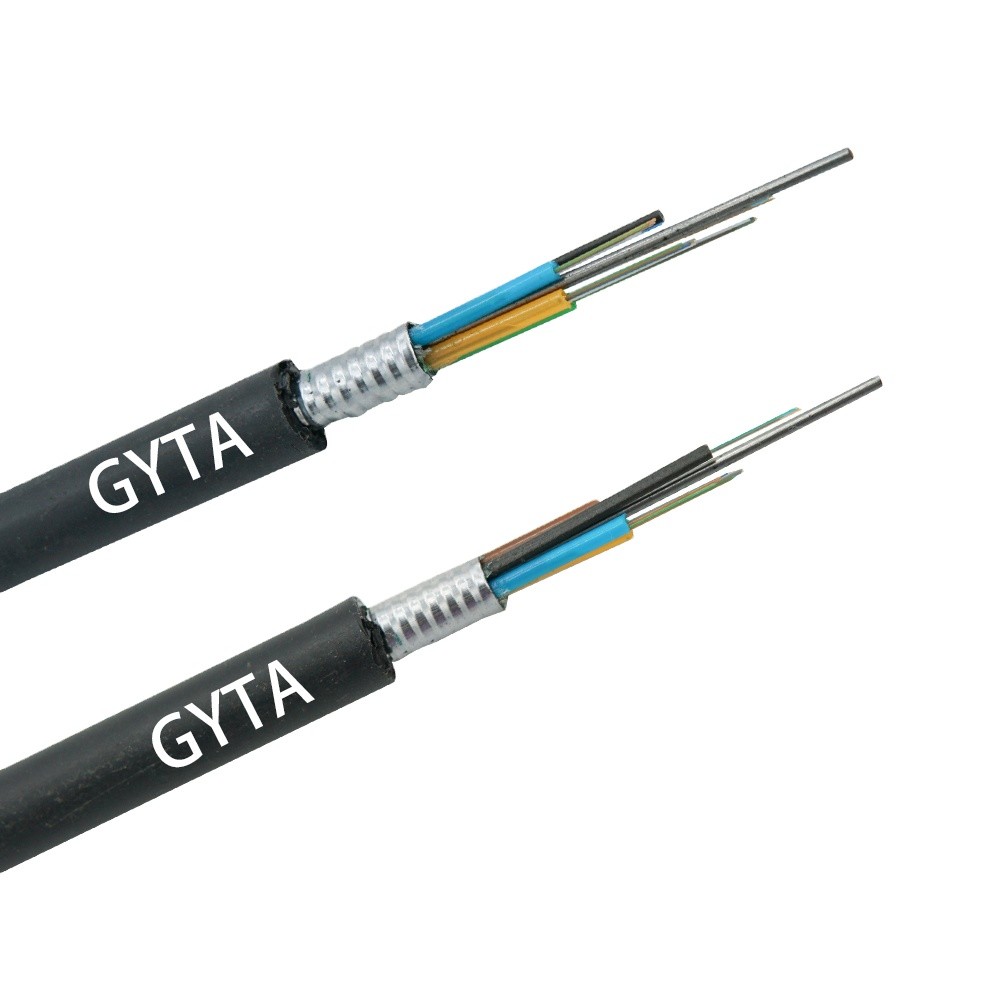

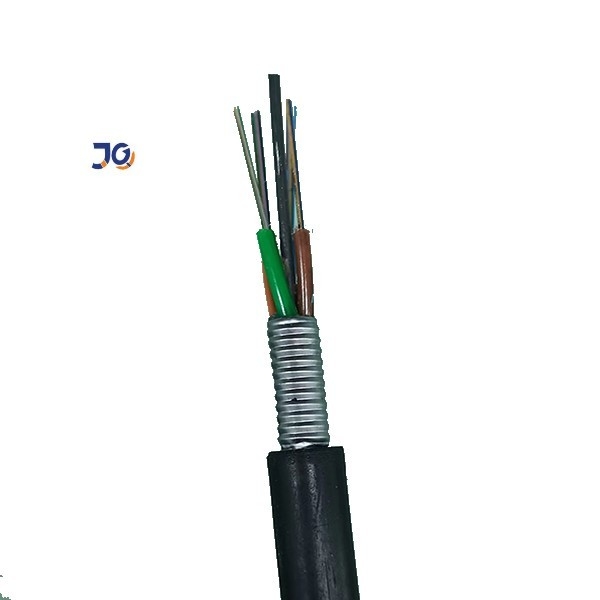

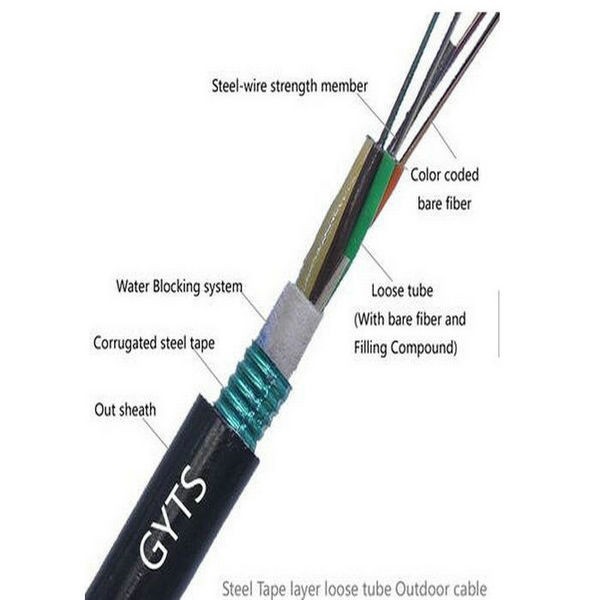

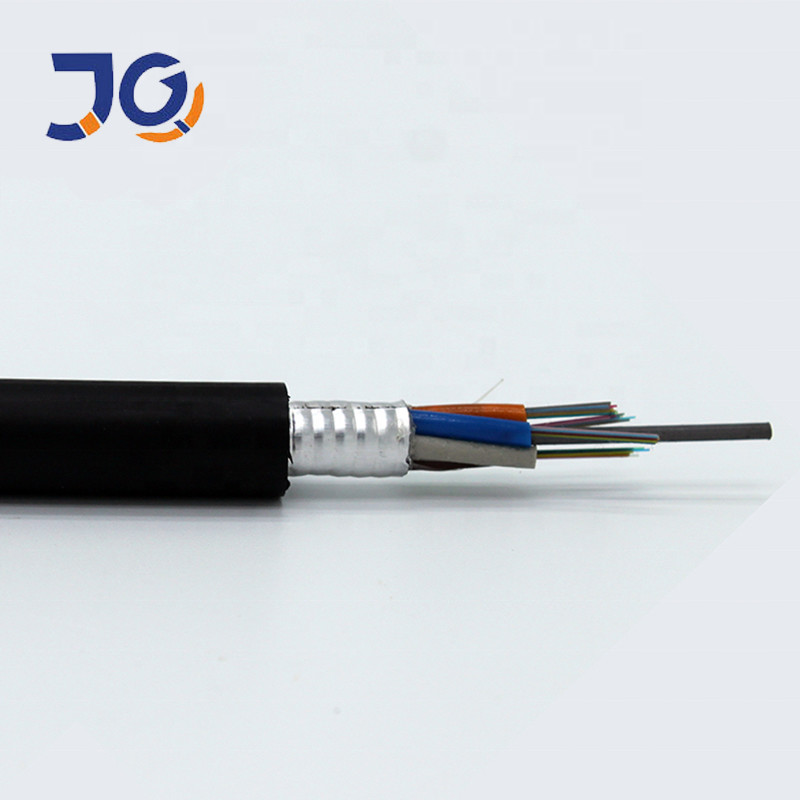

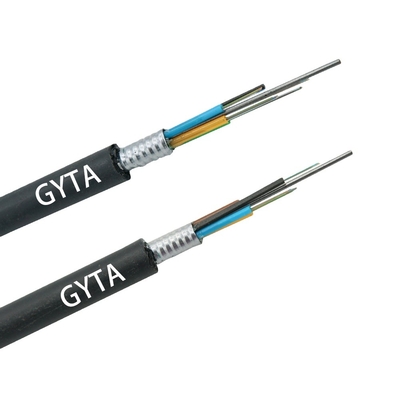

पीबीटी में क्लोरीकृत नंगे फाइबर ढीला ट्यूब, स्ट्रैन्डेड ढीला ट्यूब, एपीएल रैपिंग केबल कोर, फाइबर ऑप्टिक केबलG652D पीई जैकेट, एकल स्टील तार केंद्रीय मजबूत, आवेदन, नलिका
उत्पाद का वर्णन
अन्य मॉडल उपलब्ध ((एकल/डबल जैकेट)
| फाइबर की संख्या | 6 | 12 | 24 | 32 | 48 | 72 |
| केबल व्यास (मिमी) | 8.8 | 8.8 | 9.0 | 9.0 | 9.0 | 9.2 |
| सहिष्णुता सीमा (मिमी) | ±0.2, या अनुकूलित | |||||
| केबल वजन (किग्रा/किमी) | 75 | 75 | 75 | 75 | 75 | 75 |
| ढीली ट्यूब व्यास ((मिमी) | 1.6 या 20 | |||||
ऑप्टिकल विशेषताएं
| पद | इकाई | विनिर्देश | |
| G652D | |||
| मोड फ़ील्ड व्यास | 1310nm | उह | 9.2±0.4 |
| 1550nm | उह | 10.4±0.5 | |
| आवरण व्यास | उह | 124.8±0.7 | |
| नॉन-सर्कुलर | % | ≤0.7 | |
| कोर-क्लेडिंग एकाग्रता त्रुटि | उह | ≤0.5 | |
| कोटिंग व्यास | उह | 245±5 | |
| कोटिंग नॉन-सर्कुलर | % | ≤6.0 | |
| आवरण-कोटिंग एकाग्रता त्रुटि | उह | ≤12 | |
| केबल कटऑफ तरंग दैर्ध्य | एनएम | acc≤1260 | |
| कमजोरी (अधिकतम) | 1310nm | डीबी/किमी | ≤0.36 |
| 1550nm | डीबीकिमी | ≤0.22 | |
यांत्रिक विशेषता
| तन्यता (एन) | दीर्घकालिक | 600 |
| अल्पकालिक | 1500 | |
| कुचल (एन/100 मिमी) | दीर्घकालिक | 300 |
| अल्पकालिक | 1000 | |
| मोड़ त्रिज्या (D = केबल व्यास) | गतिशील | 20xD |
| स्थिर | 10xD | |
| तापमान सीमा (°C) | -20~+70 | |
आवेदन
नलिकाओं और हवा में बाहरी आवेदन के लिए उपयुक्त
