भूमिगत डबल जैकेट गैर धातु कवच फाइबर ऑप्टिक केबल GYFTA53/gYTA53

न्यूनतम आदेश मात्रा : 1 किमी पैकेजिंग विवरण : लकड़ी का ढोल
प्रसव के समय : 3-5 कार्य दिवस, यह आपके आदेश पर निर्भर करता है भुगतान शर्तें : एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता : 60000KM/माह
उत्पत्ति के प्लेस: गुआंग्डोंग, चीन ब्रांड नाम: JQ/OEM
प्रमाणन: ISO9001 मॉडल संख्या: जीवाईएफटीए53

विस्तार जानकारी

फाइबर की गिनती: 4-288 जैकेट सामग्री: पीई/एमडीपीई/एचडीपीई/एलएसजेडएच
जैकेट का रंग: काला लिफ्ट का समय: 25 वर्ष से अधिक
फाइबर का प्रकार: G652D आवेदन: भूमिगत सीधे बर्ड/डक्ट
कारखाना: हाँ फाइबर ब्रांड: वाईओएफसी
प्रेम: स्टील टेप/एल्यूमीनियम टेप
प्रमुखता देना:

भूमिगत फाइबर ऑप्टिक केबल

,

गैर धातु बख्तरबंद फाइबर ऑप्टिक केबल

,

GYFTA53/gYTA53 फाइबर ऑप्टिक केबल

उत्पाद विवरण

GYFTA53 भूमिगत डबल जैकेट गैर धातु कवच फाइबर ऑप्टिक केबल



केबल निर्माण

GYFTA53 केबल को 250μm के फाइबर को एक ढीले ट्यूब में डालने से बनाया जाता है जो एक उच्च मॉड्यूल सामग्री से बना होता है जो एक जल प्रतिरोधी यौगिक से भरा होता है।कोर का केंद्र एक गैर धातु सुदृढीकरण कोर (FRP) हैएक गैर धातु सुदृढीकरण कोर को पॉलीएथिलीन (पीई) की एक परत के साथ बाहर निकालना आवश्यक है

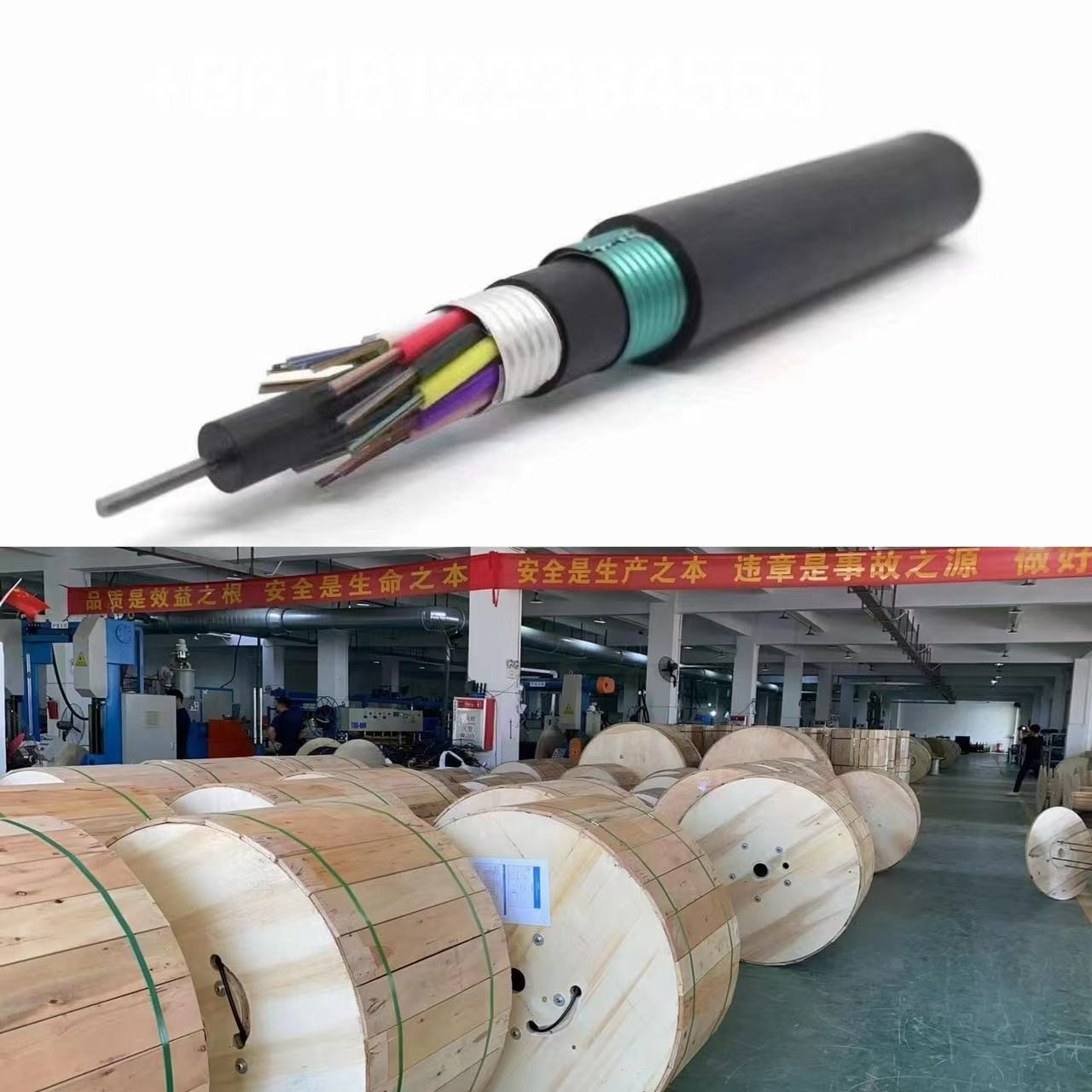

भूमिगत डबल जैकेट गैर धातु कवच फाइबर ऑप्टिक केबल GYFTA53/gYTA53 0

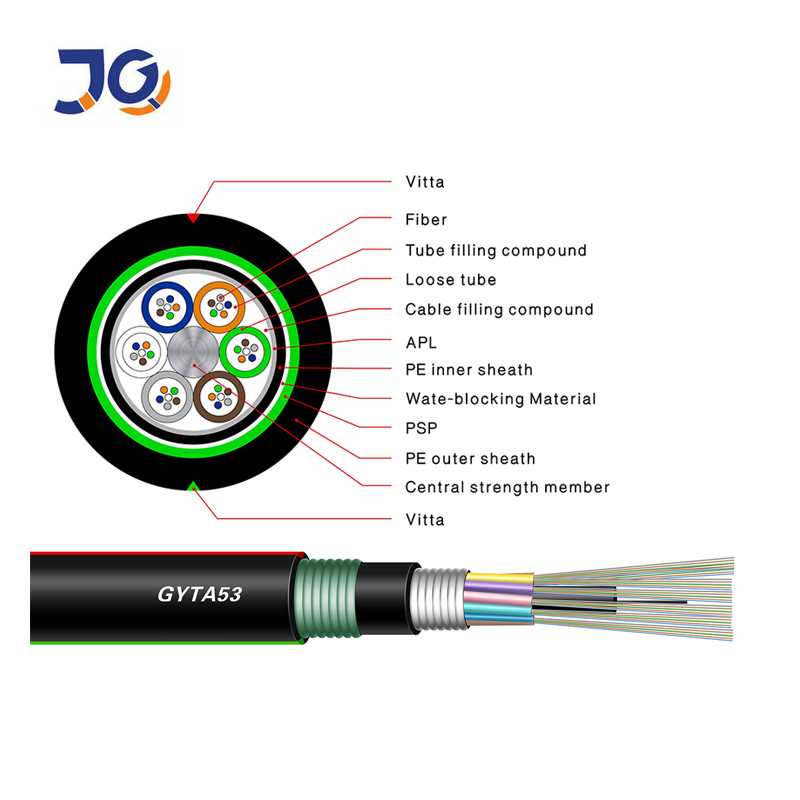

                                भूमिगत डबल जैकेट गैर धातु कवच फाइबर ऑप्टिक केबल GYFTA53/gYTA53 1

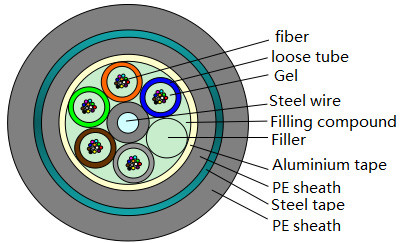

GYFTA53/GYTA53

प्लास्टिक लेपित एल्यूमीनियम पट्टी (एपीएल) अनुदैर्ध्य रूप से लपेटा जाता है और फिर एक पॉलीथीन आंतरिक आवरण के साथ बाहर निकाला जाता है

दो तरफा लेपित स्टील पट्टी (पीएसपी) अनुदैर्ध्य रूप से लपेटा जाता है और एक केबल बनाने के लिए एक पॉलीथीन बाहरी आवरण में बाहर निकाला जाता है

मानक

GYFTA53 फाइबर ऑप्टिक केबल YD/T 901 और IEC 60794-1 मानकों के अनुरूप है।

केबल के जलरोधक प्रदर्शन को सुनिश्चित करने के लिए निम्नलिखित उपाय किए जाते हैं:
- एकल गैर धातु केंद्र सुदृढीकरण कोर
- ढीली ट्यूब विशेष जलरोधी यौगिक से भरी हुई है
- पूर्ण कोर भरना - प्लास्टिक लेपित एल्यूमीनियम टेप (एपीएल) नमी बाधा
- दो तरफा लेपित स्टील स्ट्रिप (पीएसपी) केबल की नमी प्रतिरोधकता में सुधार करती है - अच्छी जल अवरुद्ध सामग्री केबल के अनुदैर्ध्य रिसाव को रोकती है

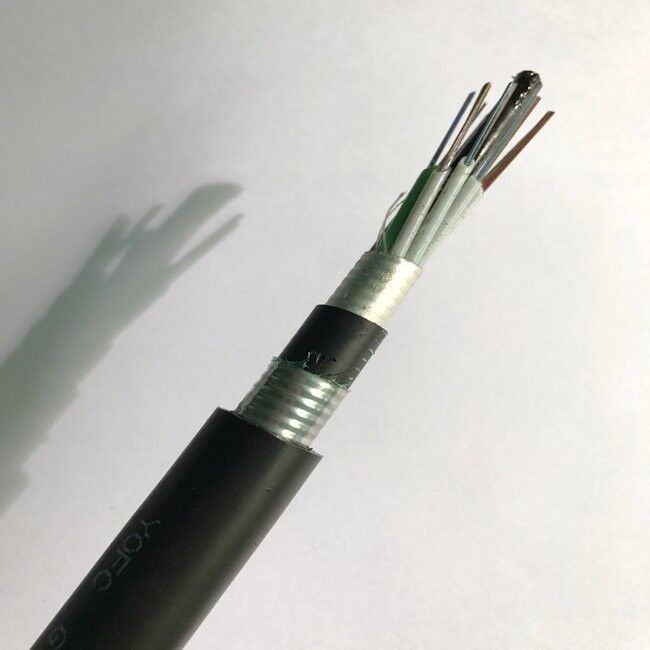

भूमिगत डबल जैकेट गैर धातु कवच फाइबर ऑप्टिक केबल GYFTA53/gYTA53 2
लागू फ़ील्डः प्रत्यक्ष दफन/भूमिगत नलिका

भूमिगत डबल जैकेट गैर धातु कवच फाइबर ऑप्टिक केबल GYFTA53/gYTA53 3


ऑप्टिकल पैरामीटर

    50/125μm 62.5/125μm जी.652 जी.655
कमजोरी ((+20°C) @850nm ≤3.0dB/किमी 3.3dB/किमी
  @1300nm 1.0dB/किमी 1.0dB/किमी
  @1310nm     0.36dB/किमी 0.4dB/किमी
  @1550nm     0.22dB/किमी 0.23dB/किमी
बैंडविड्थ (वर्ग ए) @850nm ≥ 500MHz.km ≥ 200MHz.km
  @1300nm ≥ 1000MHz.km ≥ 600MHz.km
संख्यात्मक एपर्चर   0.200 ±0.015NA 0.275±0.015NA
केबल कट-ऑफ तरंग दैर्ध्य λcc       ≤ 1260nm ≤ 1450nm






भूमिगत डबल जैकेट गैर धातु कवच फाइबर ऑप्टिक केबल GYFTA53/gYTA53 4



भूमिगत डबल जैकेट गैर धातु कवच फाइबर ऑप्टिक केबल GYFTA53/gYTA53 5



केबल प्रदर्शन



पद पैरामीटर
फाइबर की संख्या 24
रंगीन लेपित फाइबर आयाम 250μm±15μm
  रंग नीला, नारंगी, हरा, भूरा, ग्रे, सफेद,
ढीली नली आयाम 1.8mm±0.1mm
  सामग्री पीबीटी
  रंग नीला, नारंगी, हरा, भूरा
भरनेवाला सामग्री पीई
  रंग काला
केंद्रीय बल सदस्य आयाम 1.6mm±0.2mm
  सामग्री फॉस्फेटिंग स्टील के तार
कवच सामग्री प्लास्टिक लेपित स्टील पट्टी और एल्यूमीनियम टेप
बाहरी जैकेट सामग्री पीई
  रंग काला





यांत्रिक और पर्यावरणीय विशेषताएं



पद इकाई विनिर्देश
तनाव ((दीर्घकालिक) एन 600
तनाव (अल्पकालिक) एन 1500
क्रश (लंबी अवधि) एन/10 सेमी 1000
क्रश (अल्पकालिक) एन/10 सेमी 3000
न्यूनतम झुकने की त्रिज्या (गतिशील) मिमी 20D
Min.Bend त्रिज्या ((स्थिर) मिमी 10D
स्थापना तापमान °C -40+60
परिचालन तापमान °C -40 ¢ + 70
भंडारण तापमान °C -40 ¢ + 70
बार-बार झुकना भार:250N;चक्रों की संख्या:30 कोई स्पष्ट अतिरिक्त क्षीणन, कोई फाइबर ब्रेक और कोई केबल क्षति नहीं।
घुमाव भार:250N; चक्रों की संख्याः10घुमाव कोणः±90° कोई स्पष्ट अतिरिक्त क्षीणन, कोई फाइबर ब्रेक और कोई केबल क्षति नहीं।



ओटीडीआर परीक्षण
