24 48 96 कोर ओवरहेड स्व-समर्थन चित्र 8 फाइबर ऑप्टिक केबल एकल मोड G652d बख्तरबंद GYTC8S GYTC8A

उत्पाद विवरण

ऊपर स्व-समर्थन चित्र 8 फाइबर ऑप्टिक केबल Gytc8a Gytc8s

केबल विनिर्देश
आइटम का नामःGYTC8S केबल
ऑप्टिकल मोडःएकल मोड/मल्टीमोड
फाइबर व्यास:G652, G655, 50/125μm, 62.5/125μm
कुल फाइबर संख्या:2-144
झुकने का त्रिज्या (स्थिर/गतिशील):10D/20D
कामकाजी जीवनः25 वर्ष से अधिक

आवेदन

हवाई स्व-समर्थन,स्थानीय नेटवर्क,स्थानीय नेटवर्क,लंबी दूरी के नेटवर्क संचार

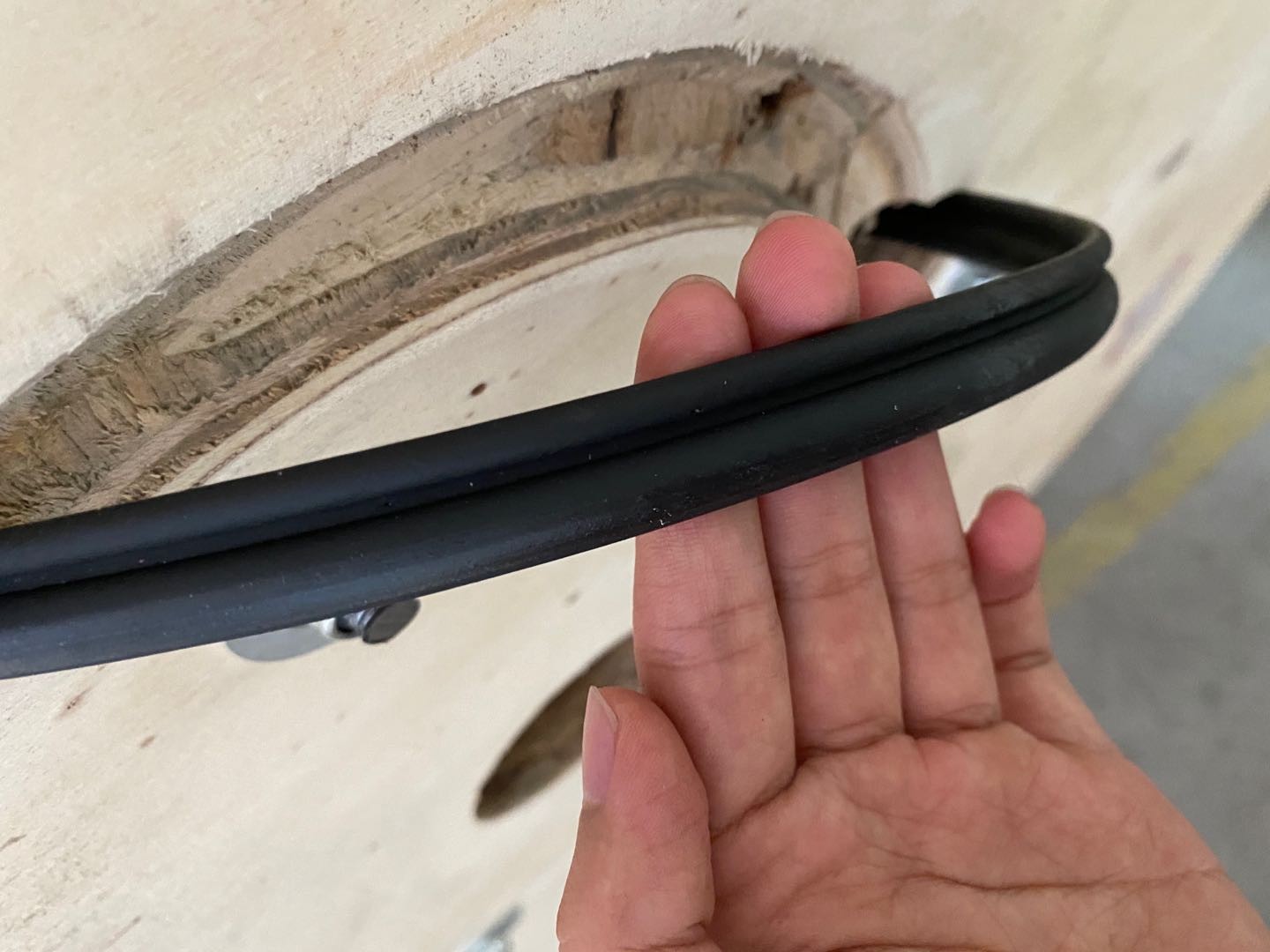

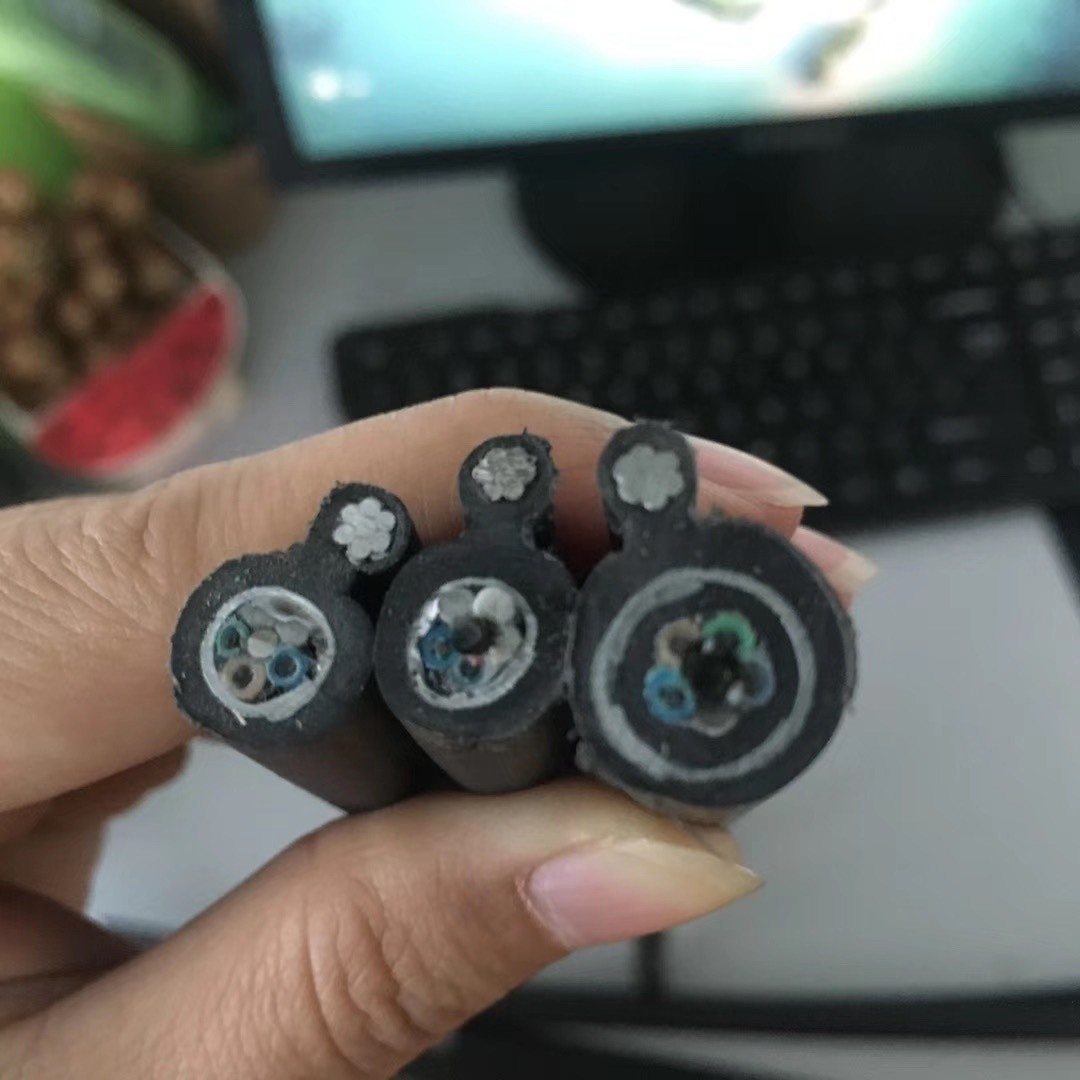

उत्पाद चित्र



ऑप्टिकल विशेषताएं

		G.652D	50/125μm	62.5/125μm
कमजोरी (+20°C)	@850nm		≤3.0 डीबी/किमी	≤3.0 डीबी/किमी
	@1300nm		≤1.0 डीबी/किमी	≤1.0 डीबी/किमी
	@1310nm	≤0.36 डीबी/किमी
	@1550nm	≤0.22 डीबी/किमी
बैंडविड्थ (वर्ग ए)	@850nm		≥500 मेगाहर्ट्ज़·किमी	≥200 मेगाहर्ट्ज़·किमी
	@1300nm		≥1000 मेगाहर्ट्ज़·किमी	≥600 मेगाहर्ट्ज़·किमी
संख्यात्मक एपर्चर			0.200±0.015NA	0.275±0.015NA
केबल कट-ऑफ तरंग दैर्ध्य λcc		≤1260nm



तकनीकी मापदंड

प्रदर्शन	दीर्घकालिक	अल्पकालिक
मैक्स.टेन्शन ((एन)	3500	7000
मैक्स. क्रशिंग	300	1000
प्रतिरोध ((N/100mm2)	30D ((गतिशील)	15D (स्थिर)
भंडारण और संचालन तापमान	-40°C से +70°C

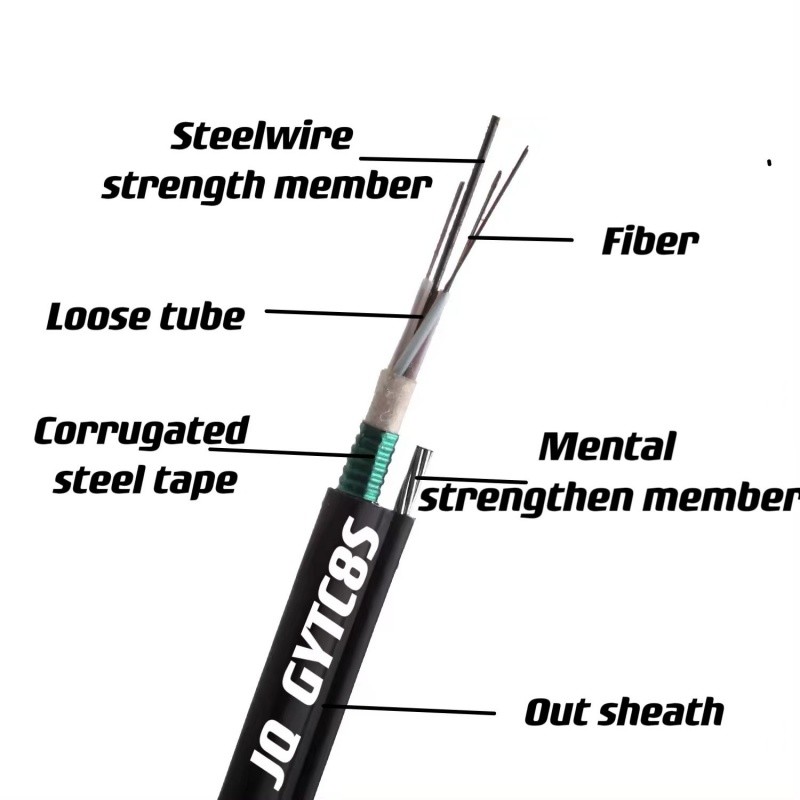

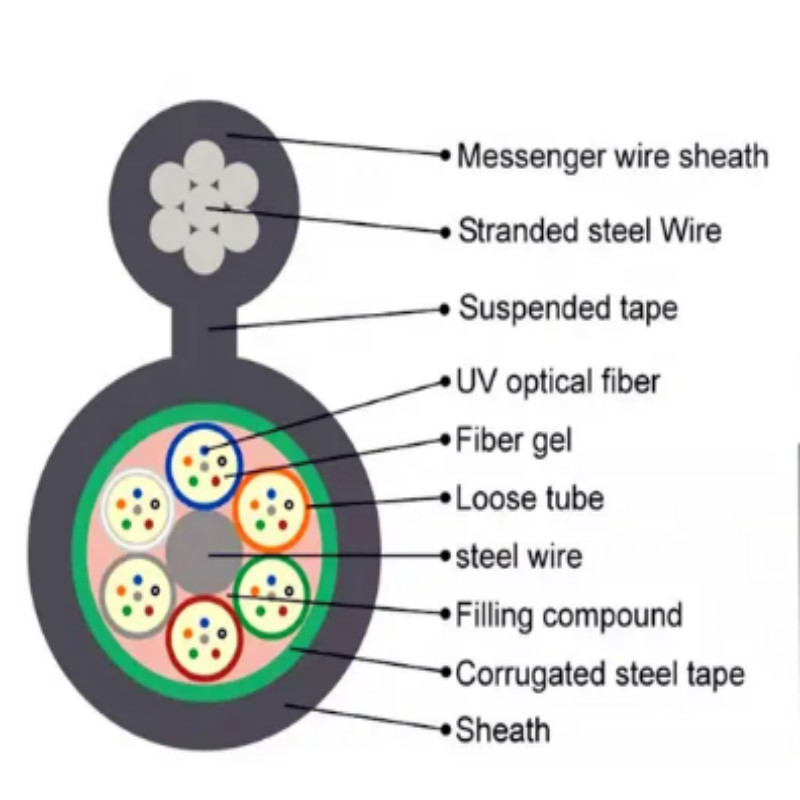

संरचना
चित्र 8 गैर बख्तरबंद फाइबर केबल में शामिल हैंः
1... फंसे हुए ढीले ट्यूब
2. स्टील तार की ताकत सदस्य
3.कोर भराव यौगिक
4. भरने वाले
5फॉस्फेटिंग या गैल्वनाइज्ड स्टील वायर
6पीई शीट

मानक और प्रमाणपत्र
फाइबर ऑप्टिक केबल मानक YD/T 769-2003,IEC60794-1 के अनुरूप है
प्रमाण पत्रः सीई आरओएचएस आईएसओ 9001

पैकिंग का विवरण

1 किमी/2 किमी/3 किमी/4 किमी/5 किमी प्रति लकड़ी के ड्रम

नौवहन

समुद्र द्वारा/हवा द्वारा या एक्सप्रेस डिलीवरी द्वारा,यह आदेश मात्रा पर निर्भर करता है

समय सीमाः
