उत्पाद विवरण

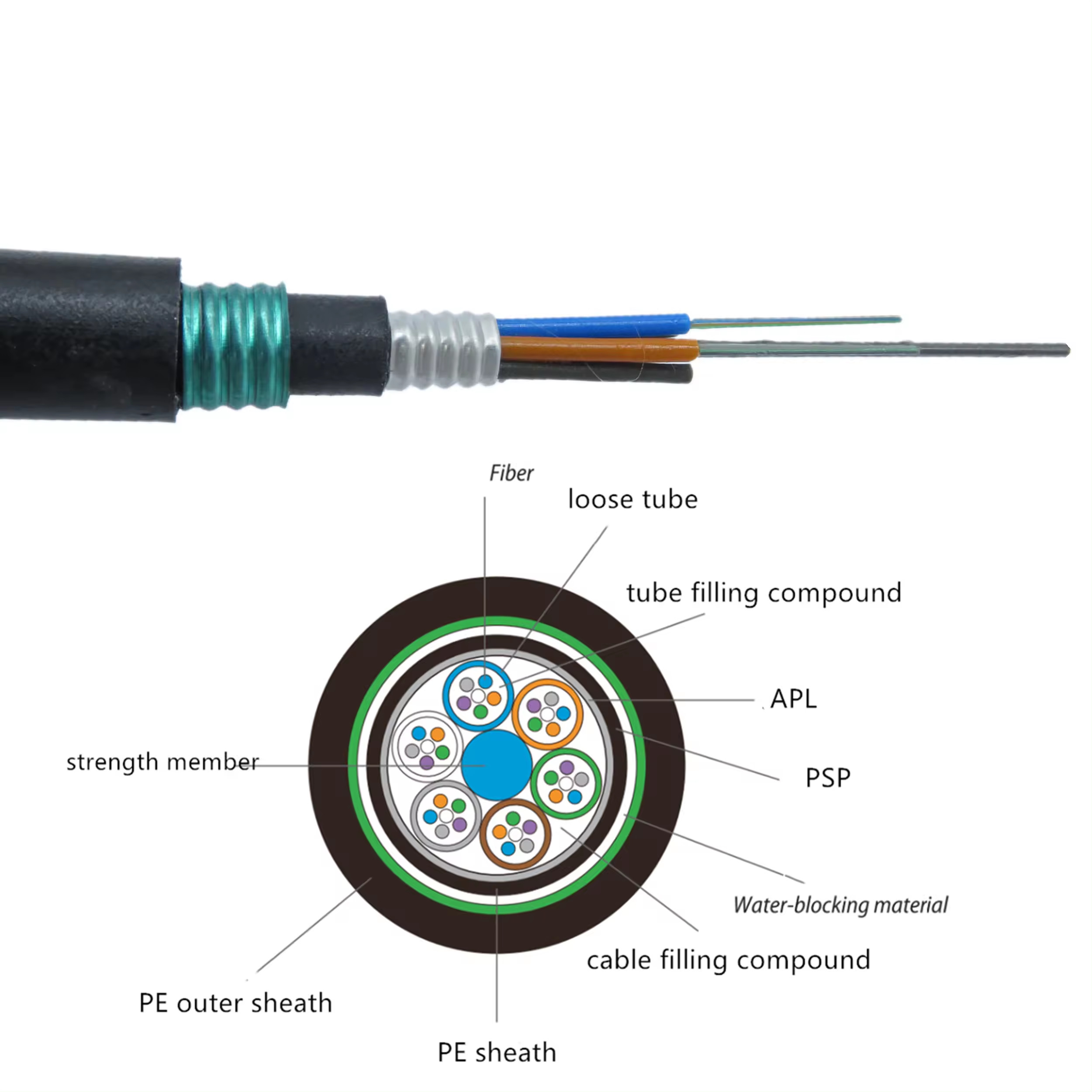

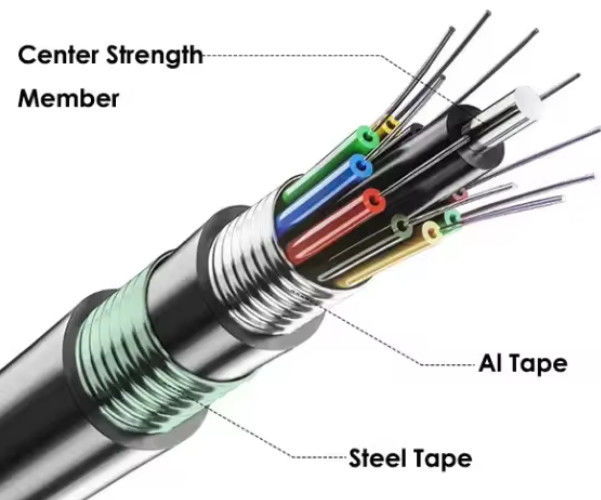

GYTA53 केबल को एक उच्च-मॉड्यूलस सामग्री से बने ढीले ट्यूब में 250μm फाइबर डालने के द्वारा निर्मित किया जाता है।कुछ कोर के लिए, धातु प्रबलित कोर को पॉलीइथिलीन (पीई) की एक परत के साथ बाहर निकालना आवश्यक है। ढीली ट्यूब (और भरने की रस्सी) को केंद्र के चारों ओर घुमाया जाता है, जिसमें मजबूत कोर को एक कॉम्पैक्ट और गोल कोर में बदल दिया जाता है,और कोर में अंतराल एक पानी अवरुद्ध भराव के साथ भरा हैप्लास्टिक लेपित एल्यूमीनियम पट्टी (एपीएल) को अनुदैर्ध्य रूप से लपेटने के बाद, एक पॉलीइथिलीन आंतरिक आवरण बाहर निकाला जाता है,और डबल-कोटेड प्लास्टिक स्ट्रिप (PSP) को अनुदैर्ध्य रूप से लपेटा जाता है और एक केबल बनाने के लिए पॉलीएथिलीन शीट में बाहर निकाला जाता है.
अनुप्रयोग:
कनेक्शन, लंबी दूरी के नेटवर्क, मुख्य लाइन प्रणाली, स्थानीय लूप या शाखा नेटवर्क, गंभीर बाहरी आर्द्र वातावरण, पर्यावरण में तापमान परिवर्तन में परिसर की इमारतों पर लागू होता है।
फाइबर पैरामीटरः
| पद |
इकाई |
विनिर्देश |
| फाइबर का प्रकार |
G.652D |
|
मोड क्षेत्र का व्यास
|
1310nm |
मिमी |
9.2±0.4 |
| 1550nm |
मिमी |
10.4±0.8 |
| आवरण का व्यास |
मिमी |
125.0±1 |
| आवरण की गैर-सर्कुलरता |
% |
≤1.0 |
| कोर/क्लेडिंग समकक्षता त्रुटि |
मिमी |
≤0.5 |
| कोटिंग व्यास |
मिमी |
245±5 |
| कोटिंग नॉन-सर्कुलर |
% |
≤6.0 |
| कोटिंग/क्लेडिंग समकक्षता त्रुटि |
मिमी |
≤120 |
| केबल कट-ऑफ तरंग दैर्ध्य |
एनएम |
≤1260 |
|
क्षीणन गुणांक
|
1310nm |
डीबी/किमी |
0.36 |
| 1550nm |
डीबी/किमी |
≤0.22 |
| प्रूफ तनाव स्तर |
केपीएसआई |
≥100 |
केबल निर्माण के आयाम
|
फाइबर की संख्या
|
संरचना
|
फाइबर प्रति ट्यूब
|
ढीली नली का व्यास (मिमी)
|
सीएसएम
व्यास/पैड व्यास (मिमी)
|
बाहरी जैकेट की नाममात्र मोटाई
(मिमी)
|
केबल व्यास/ऊंचाई (मिमी)
|
केबल का वजन (किग्रा/किमी)
|
| 4 |
1+5 |
4 |
1.8±0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 6 |
1+5 |
6 |
1.85±0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 8 |
1+5 |
8 |
1.9±0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 12 |
1+5 |
6 |
1.85±0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 24 |
1+5 |
6 |
1.85±0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 36 |
1+6 |
12 |
1.95±0.1 |
1.5/1.5 |
1.6 |
8.8±0.3 |
85 |
| 48 |
1+5 |
12 |
1.95±0.1 |
1.5/1.5 |
1.6 |
9.3±0.3 |
90 |
| 60 |
1+5 |
12 |
1.95±0.1 |
1.6/1.6 |
1.6 |
9.3±0.3 |
90 |
| 72 |
1+6 |
12 |
1.95±0.1 |
2.0/2.0 |
1.6 |
9.6±0.3 |
95 |
| 96 |
1+8 |
12 |
1.95±0.1 |
1.4/3.2 |
1.6 |
11.5±0.3 |
120 |
| 144 |
1+12 |
12 |
1.95±0.1 |
2.0/5.7 |
1.8 |
14.2±0.3 |
185 |
| 216 |
1+6+12 |
12 |
1.95±0.1 |
2.0/2.0 |
1.8 |
14.5±0.3 |
200 |
| 288 |
1+9+15 |
12 |
1.95±0.1 |
20.0/3.7 |
1.8 |
16.2±0.3 |
240 |
|
हम निम्नलिखित मानक के अनुरूप केबल का उत्पादन और परीक्षण करते हैंः
| यांत्रिक प्रदर्शन |
| अधिकतम तनाव प्रदर्शन |
आईईसी 60794-1-2-ई |
| ऑपरेशन तनाव |
आईईसी 60794-1-2-ई1 |
| क्रश टेस्ट |
आईईसी 6079 ¥1-2-ई3 |
| प्रभाव परीक्षण |
आईईसी 60794-1-2-ई4 |
| बार-बार झुकना |
आईईसी 60794-1-2-ई6 |
| मोड़ परीक्षण |
आईईसी 60794-1-2-ई7 |
| केबल झुकना |
आईईसी 60794-1-2-ई11ए |
| क्षीणन गुणांक |
आईटीयू-टी जी.652 |
| संरचनात्मक परीक्षण |
आईईसी-60793-1-20 |
| पर्यावरणीय प्रदर्शन |
| तापमान चक्र |
आईईसी 60794-1-2-एफ1 |
| जल प्रवेश |
आईईसी 60794-12-एफ5बी |
| फाइलिंग कंपोजिट फ्लो |
आईईसी 60794-1-ई14
|
पैकिंग

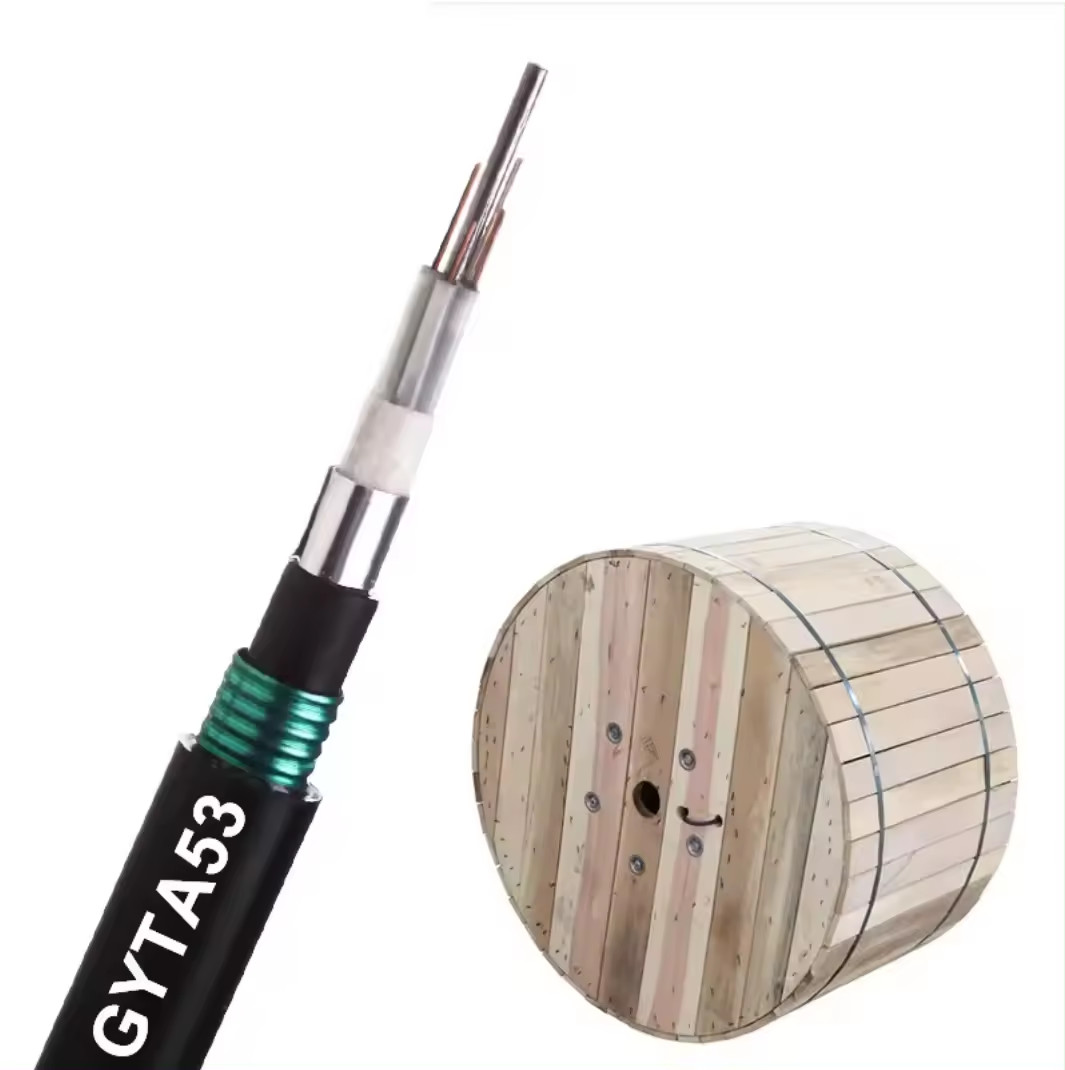

1/2/3/4 किमी या अनुकूलित लंबाई निर्यात लकड़ी के ड्रम।
वितरण
बड़े ऑर्डर के लिएः समुद्र के द्वारा (LCL या FCL)
छोटे आदेशों के लिएः समुद्र के द्वारा (LCL), हवा से या कूरियर सेवाओं ((DHL,UPS,TNT.....) द्वारा
कंपनीः
1गुआंगज़ौ जीकियान फाइबर ऑप्टिक केबल कं, लिमिटेड एक उच्च तकनीक कंपनी समूह है जो हमारे आयात और निर्यात अधिकारों के साथ अनुसंधान, विनिर्माण, संचार उत्पादों की बिक्री में लगी हुई है।
2. हमारी कंपनी 10 वर्षों के लिए फाइबर ऑप्टिक केबल का एक पेशेवर निर्माता है, ISO9001, FCC, ROHS और CE प्रमाण पत्र के साथ।
प्रमाणपत्र:
अक्सर पूछे जाने वाले प्रश्न
1क्या आप ट्रेडिंग कंपनी हैं या निर्माता?
हम 10 साल के अनुभव के साथ निर्माता हैं, हम अनुसंधान, विकास और उत्पादन में विशेषज्ञ हैं
फाइबर ऑप्टिक केबल के लिए. हमारे कारखाने गुआंगज़ौ शहर में है, स्वागत हमें यात्रा करने के लिए!
2- गुणवत्ता के बारे में?
हम उत्पादन समाप्त होने पर प्रत्येक फाइबर का परीक्षण करने से पहले डिलीवरी करेंगे।
कीमत की पुष्टि के बाद, आप हमारी गुणवत्ता की जांच करने के लिए निः शुल्क नमूने की आवश्यकता कर सकते हैं।
3.क्या आप छोटे आदेश स्वीकार कर सकते हैं?
हाँ, छोटे आदेश उपलब्ध हैं. हम अपने ग्राहकों की नई परियोजना का समर्थन करते हैं, क्योंकि हम जानते हैं कि व्यापार हमेशा छोटे आदेश से होता है.
4.आपके वितरण का समय क्या है?
आम तौर पर लगभग 3-7 कार्य दिवसों, यह मुख्य रूप से आदेश मात्रा पर निर्भर करता है.
लेकिन कृपया आश्वस्त रहें कि आपके भुगतान के बाद हम आपके सामान की व्यवस्था जल्द से जल्द करेंगे।
5.क्या आप OEM सेवा स्वीकार कर सकते हैं?
हाँ, हम OEM सेवा का स्वागत करते हैं. हम उत्पाद पर अपने लोगो मुद्रित कर सकते हैं. आप से किसी भी विचार उपलब्ध है.
